12mm 3200mm Hydraulische Guillotine-Schermaschine Cnc-Stahlblech-Schneidemaschine

Merkmale:

1. Die vordere Fütterungsplattform ist mit einem Lineal für die Plattenfütterung ausgestattet und hat auch eine glatte Oberfläche, um die Platte vor Beschädigungen beim Füttern zu schützen. Das Lineal kann zur Genauigkeitskontrolle und -prüfung auf MM oder mehr Einheiten genau sein.

2. Der Arbeitstisch ist mit Kugel- oder Rundstahl ausgestattet, um die Platte beim Einziehen zu unterstützen und auch den Schutz für Oberflächenverletzungen zu gewährleisten.

3. Die Elektronikbox wurde mit gut zertifizierten Komponenten ausgestattet. Meistens verwenden wir CE-zertifizierte SIEMENS- oder Schneider-Komponenten für Exportmaschinen und auch einige hochwertige CCC-zertifizierte Komponenten, um Kunden mit unterschiedlichen Standardanforderungen zu bestellen.

4. Der Maschinenkörperstahl, wir wählen meistens den Stahlplattenanbieter Shanghai BAOSTEEL der Spitzenmarke Chinas mit guter Qualität und wurden vor dem letzten Anstrich mit Korrosionsschutzfarbe behandelt. So wird die Maschine erstens eine gute dauerhafte Nutzung und auch ein perfektes äußeres Erscheinungsbild haben.

5. Die Klinge: Das Klingenmaterial ist 9CrSi oder 6CrW2Si, das Material ist ein tausendfach getestetes Material für hohe Steifigkeit und Schnittergebnisse. Die Aufwärtsklinge ist eine rechteckige Klinge mit vier Klingenkanten, die sich von der QC12Y Swing Beam-Schermaschine unterscheidet (die detaillierten Informationen entnehmen Sie bitte dem SIECC / SIECCTECH-Klingen, erklären das Foto und die Anleitung). Der Blattabstand kann manuell oder motorisch eingestellt werden. Beide haben das Indexzifferblatt zur Anzeige des Abstands, sodass die Steuerung und Anzeige einfach sind. Und die obere Klingenwelle verwendet eine Kippstruktur, um die Scherpräzision zu fördern.

6. Die Maschine ist mit einem Pressfuß ausgestattet, um die Platte beim Schneiden stabil zu drücken. Der Fuß wurde mit einer Kunststoffoberfläche mit hohem Anteil ausgestattet, ohne dass die Oberfläche der Platte zerstört wird. Für Lochplatten rüsten wir einen Quadratfuß für eine stabile Vierkantpresse aus.

7. Zahnradpumpe: Wir verwenden eine gute Marke „gerade konjugierte Innenzahnradpumpe“ sowohl in der chinesischen Marke Shanghai Chengjie als auch in Deutschland Eckerler. Die Innenzahnradpumpe wird in der Industrie als verschleißfreie Pumpe behandelt und wird häufig in hochpräzisen Hydraulikmaschinen mit geräuscharmem, pulsationsfreiem und langlebigem Charakter eingesetzt. Die Zahnradpumpe von Shanghai Chengjie wird auch in der chinesischen Flugzeugindustrie eingesetzt und ist daher vertrauenswürdig und zuverlässig. Wenn Sie mit hoher Geschwindigkeit arbeiten, ist der Ton flach und glatt, auch ohne Trapping. Die lange Lebensdauer hängt von seiner Schleifleistung ab. Die inneren Maschinenkomponenten sind mit einer Ölfilmschutzschicht versehen, sodass selbst bei Verwendung von normalem Hydrauliköl kein Abrieb auftritt.

8. Das Hydrauliksystem kann Deutschland Rexroth oder USA OMG System verwenden. Die Rückführung wird durch einen Stickstoffrückführungszylinder mit stabilem Arbeitsprozess und einfacher Bedienung gesteuert. Die hydraulische Presse erzwang die Kraftübertragung und der Stickstoff erzwingt den Hochschub bei guter Zusammenarbeit. (Das Arbeitsprinzip kann auf die SIECC-Technologiezeichnung von QC11Y und QC12Y zurückgreifen)

9. Der Hinteranschlag wird durch einen Zähler gezählt und kann fein eingestellt werden und wird motorisch angetrieben.

10. Die Maschine wird mit einer Zaunschutztür vor dem Schneidmesser und dem Pressfuß ausgestattet. Der Zaun kann bei Bedarf geöffnet werden. In der Nähe der Kehle sind wir mit einer offenen Tür zur Personensicherheit ausgestattet, die jedoch geöffnet werden kann, wenn eine Innenkontrolle erforderlich ist.

11. Verwenden von Rollenschienen mit drei Lagern, um Schienenlücken zu beseitigen und die Scherqualität zu verbessern. (Maschinenzeichnung verfügbar für
klar erklären)

Spezifikation

ModellMax.DickeErtragsstärkemax. LängeWinkelX. StrichFrequenzLeistungL*B*H(mm)Gewicht
QC12Y-4*25004mm≤450kN/cm2500mm1°30'20 ~ 600 mm16 mal/min5,5kW3040*1610*16203800Kg
QC12Y-4*32004mm≤450kN/cm3200mm1°30'20 ~ 600 mm14mal/min5,5kW3840*1610*16205000Kg
QC12Y-4*40004mm≤450kN/cm4000mm1°30'20 ~ 600 mm10mal/min5,5kW4600*1700*17006500kg
QC12Y-4*60004mm≤450kN/cm6000mm1°30'20 ~ 600 mm8mal/min7,5kW6460*2100*320011000Kg
QC12Y-6*25006mm≤450kN/cm2500mm1°30'20 ~ 600 mm14mal/min7,5kW3040*1610*16205000Kg
QC12Y-6*32006mm≤450kN/cm3200mm1°30'20 ~ 600 mm12mal/min7,5 KW3840*1610*16206000kg
QC12Y-6*40006mm≤450kN/cm4000mm1°30'20 ~ 600 mm8mal/min7,5 KW4620*1750*17008200kg
QC12Y-6*50006mm≤450kN/cm5000mm1°30'20 ~ 600 mm6mal/min11KW5400*1800*190010500kg
QC12Y-6*60006mm≤450kN/cm6000mm1°30'20 ~ 600 mm5mal/min11KW6480*2100*230016500kg
QC12Y-8*25008mm≤450kN/cm2500mm1°30'20 ~ 600 mm10mal/min11KW3040*1700*17006000kg
QC12Y-8*32008mm≤450kN/cm3200mm1°30'20 ~ 600 mm8mal/min11KW3860*1700*17007200kg
QC12Y-8*40008mm≤450kN/cm4000mm1°30'20 ~ 600 mm8mal/min11KW4640*1700*17008800Kg
QC12Y-8*50008mm≤450kN/cm5000mm1°30'20 ~ 600 mm8mal/min11KW5400*2100*200011500kg
QC12Y-8*60008mm≤450kN/cm6000mm1°30'20 ~ 600 mm8mal/min11KW6480*2100*235018000Kg
QC12Y-10*250010mm≤450kN/cm2500mm2°20 ~ 600 mm9mal/min11KW3040*1700*17007300kg
QC12Y-10*320010mm≤450kN/cm3200mm2°20 ~ 600 mm9mal/min11KW3860*1700*17008000Kg
QC12Y-10*400010mm≤450kN/cm4000mm2°20 ~ 600 mm8mal/min11KW4650*2100*200012050kg
QC12Y-10*600010mm≤450kN/cm6000mm2°20 ~ 1000 mm5mal/min15KW6500*2100*230024000kg
QC12Y-12*250012mm≤450kN/cm2500mm1°40'20 ~ 600 mm9mal/min18,5 KW3140*2150*20009000kg
QC12Y-12*320012mm≤450kN/cm3200mm1°40'20 ~ 600 mm9mal/min18,5 KW3880*2150*200010800Kg
QC12Y-12*400012mm≤450kN/cm4000mm1°40'20 ~ 1000 mm8mal/min18,5 KW4680*2150*200013000Kg
QC12Y-12*500012mm≤450kN/cm5000mm2°20 ~ 1000 mm6mal/min18,5 KW5900*2150*200016000Kg
QC12Y-12*600012mm≤450kN/cm6000mm2°20 ~ 1000 mm5mal/min18,5 KW6900*2600*270029500kg
QC12Y-12*800012mm≤450kN/cm8000mm2°20 ~ 1000 mm5mal/min18,5 KW9000*3500*350046500kg
QC12Y-16*250016mm≤450kN/cm2500mm2°30'20 ~ 600 mm9mal/min22KW3140*2150*200011000Kg
QC12Y-16*320016mm≤450kN/cm3200mm2°30'20 ~ 600 mm8mal/min22KW388
0*2150*2000		13000Kg
QC12Y-16*400016mm≤450kN/cm4000mm2°30'20 ~ 1000 mm8mal/min22KW4650*2150*220016300kg
QC12Y-16*500016mm≤450kN/cm5000mm2°30'20 ~ 1000 mm6mal/min22KW5900*2600*270020000Kg
QC12Y-16*600016mm≤450kN/cm6000mm2°30'20 ~ 1000 mm5mal/min22KW6900*2700*270036000Kg
QC12Y-16*800016mm≤450kN/cm8000mm2°30'20 ~ 1000 mm5mal/min22KW9000*3500*350075000Kg
QC12Y-20*250020mm≤450kN/cm2500mm3°20 ~ 1000 mm8mal/min22KW3440*2300*250015800Kg
QC12Y-20*320020mm≤450kN/cm3200mm3°20 ~ 1000 mm8mal/min22KW4150*2350*270018500Kg
QC12Y-20*400020mm≤450kN/cm4000mm3°20 ~ 1000 mm5mal/min22KW4850*2600*270021500kg
QC12Y-20*600020mm≤450kN/cm6000mm3°20 ~ 1000 mm4mal/min30KW6700*3000*300047000Kg
QC12Y-25*250025mm≤450kN/cm2500mm3°20 ~ 1000 mm8mal/min37KW3200*2700*290019000Kg
QC12Y-25*320025mm≤450kN/cm3200mm3°20 ~ 1000 mm5mal/min37KW4200*2700*290023000Kg
QC12Y-30*250030mm≤450kN/cm2500mm3°20 ~ 1000 mm4mal/min37KW3300*2900*300023500kg
QC12Y-30*320030mm≤450kN/cm3200mm3°30'20 ~ 1000 mm4mal/min40KW4200*2900*320026000Kg
QC12Y-40*250040mm≤450kN/cm2500mm4°20 ~ 1000 mm3mal/min55KW3200*3300*300038000Kg
QC12Y-40*320040mm≤450kN/cm2500mm4°1000mm3mal/min55KW4300*3300*320049000Kg

Einzelheiten

SCHERENPROZESS

Perfektes Design in jeder Hinsicht; Durch die Wahl der neuen und verbesserten CNC-Guillotine haben wir maximale Sicherheit, hohe Genauigkeit und einzigartigen Bedienkomfort.

Klingenabstand, Schnittwinkel und Schnittlänge werden alle basierend auf Materialauswahl und -dicke automatisch angepasst.

Die kritischen Teile der KEC Abkantpressen und Schermaschinen werden in Deutschland hergestellt.

Die sorgfältig ausgewählten Komponenten stammen von langjährigen Partnern weltweit.

Wir vertrauen auf unsere Qualität und geben daher auf unsere Guillotine 3 Jahre Garantie.

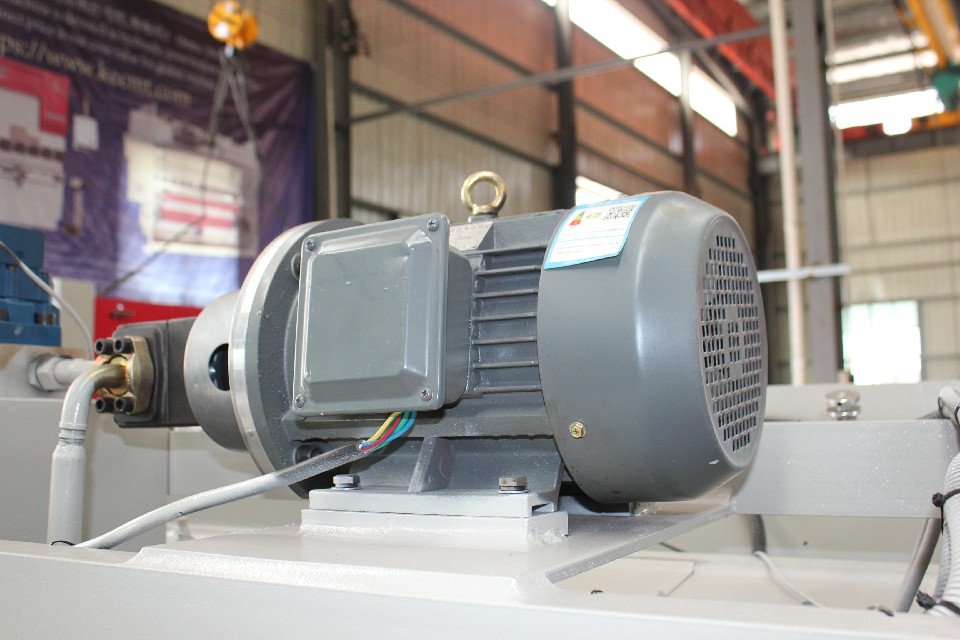

Siemens Hauptmotor

Die Verwendung von Siemens Motor garantiert die Lebensdauer der Maschine und reduziert den Lärm beim Arbeiten.

Blade Clouracant Schnelle Einstellung

Schnellverstellmechanismus zum Neuanordnen des Klingenabstands. Einfache Bedienung von Hand. Realisierung einer stufenlosen Einstellung des Blattspiels .

Vertikalitätsregler für vordere Positionierung

Vordere Positionierungsvorrichtung, Einstellung der Vertikalität und Positionierungsvorrichtung an der vorderen Stütze ganz links, die Schnittpräzision, einfache Bedienung, praktisch und effizient garantiert.

Werkbank Rollende Stahlkugel

Die rollende Stahlkugel der Werkbank kann die Reibung verringern und die Werkstückoberfläche schützen.

12mm 3200mm Hydraulische Guillotine-Schermaschine Cnc-Stahlblech-Schneidemaschine

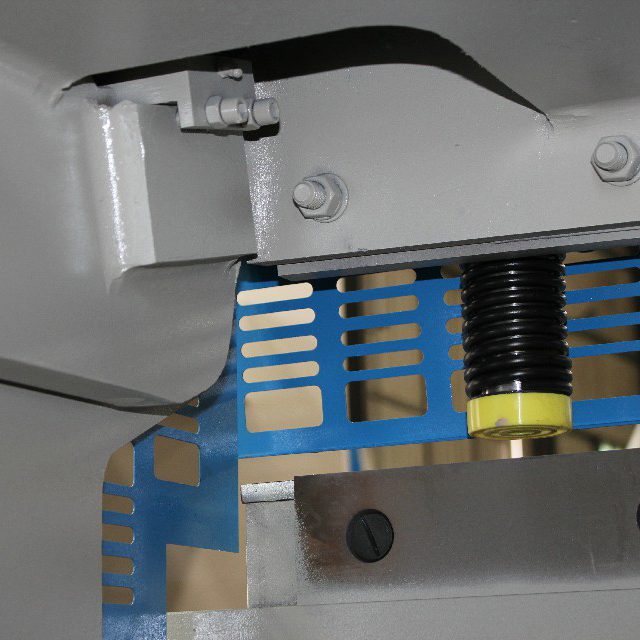

Eingebauter Federdruckzylinder

Sein unteres Ende, das mit einer Dichtung aus speziellem Material ausgestattet ist, kontrolliert den Druck separat und vermeidet Aluminiumlegierungen oder andere weichere Materialien
Materialien, die bedruckt werden.

Hochpräziser Hinteranschlag

Der einzigartige und neuartige Kugelumlaufspindel-Linearführungsstruktur-Hinteranschlag gewährleistet eine hohe Positioniergenauigkeit. Einstellbare Strahlführungsregel und synchrone Übertragungsstruktur, stabil und zuverlässig. Optionale Hebemechanismusstruktur zum Schneiden des Werkstücks außerhalb des Hinteranschlagbereichs. Beim Schneiden dünner und breiter Bleche kann eine pneumatische Stützvorrichtung gewählt werden. Der vergrößerte Positionierbereich macht das Schneiden effizienter und genauer.

Stabiler Elektroschrank

Langlebige France Schneider Elektrik sorgt für einen stabilen Betrieb der Maschine. Eine vernünftige Leitungsverbindung und -anordnung reduziert die Ausfallrate erheblich. Und der Bediener und alle Teile der Maschine spielten einen guten Schutz. Optionaler Servo und Antrieb zur Verbesserung der Positioniergenauigkeit der (X-)Achse des Hinteranschlags.

AUFBAU

CNC-Steuerungssystem: Estun E21S-Steuerung aus Nanjing

Elektrische Komponenten: Schneider Electrical aus Frankreich

Hauptmotor: Siemens aus Deutschland Marke

Winkelmessung Sensor: OPKON von Türkçe Brand

Wechselrichterantrieb: Taiwan DELTA Servomotor & Antriebssystem

SPS: Schneider Electrical aus dem Französischen

Schneidmesser: Shark Toolings aus China

Hydrauliksystem: Bosch-Rexroth aus Deutschland

Hydraulikpumpe: SUNNY von einer US-Marke oder einer gleichwertigen Marke

Schlauchverbinder: Marke EMB aus Deutschland

Kugelumlaufspindel/Führungsbüchse: HIWIN aus der Region Taiwan

12mm 3200mm Hydraulische Guillotine-Schermaschine Cnc-Stahlblech-Schneidemaschine

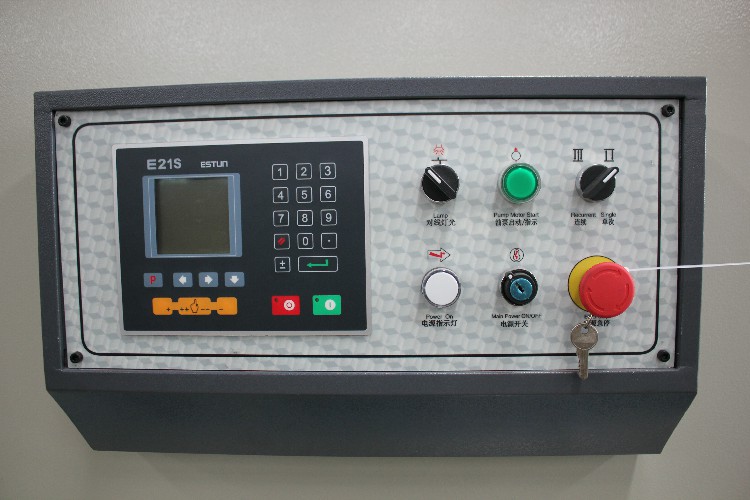

E21S-Steuerung

* Hinteranschlag und Blocksteuerung
* Steuerung für allgemeine Wechselstrommotoren, Frequenzumrichter
* Intelligente Positionierung
* Lagerzähler
* Einstellung der Halte-/Dekompressionszeit
* Programmspeicher für bis zu 40 Programme
* Bis zu 25 Schritte pro Programm
* Einseitige Positionierung
* Retract-Funktion
* One-Key-Backup/Wiederherstellung von Parametern
* mm/Zoll
* Chinesisch / Englisch

12mm 3200mm Hydraulische Guillotine-Schermaschine Cnc-Stahlblech-Schneidemaschine

FAQ

1. F: Wir sehen dort viele chinesische Marken auf dem Markt, sind das alles Hersteller? Was ist mit KEC/yaduan?

A: Es stimmt, dass von all diesen chinesischen Marken die meisten Handelsmarken sind.
Aber KEC/yaduan ist der eigentliche Hersteller, der seit 2008 hydraulische Abkantpressen und Schermaschinen herstellt.

2. F: Wie erhalte ich ein genaues Angebot von KEC?

A: Geben Sie uns einfach die Details des Materials, der maximalen Dicke und der maximalen Breite an, mit denen Sie arbeiten möchten.

3. F: Können Sie OEM-Service leisten?

A: Sicher. Ihr Design oder andere Anforderungen werden akzeptiert, Ihr eigenes Logo kann auf der Maschine ausgeführt werden.

4. F: Wie hoch sind die Versandkosten von China in Ihr Land?

A: Wir können die Maschine auf dem Seeweg an Ihren Hafen oder Ihre Hausadresse senden.

Bitte teilen Sie uns Ihren nächstgelegenen Hafen oder Adresse mit Postleitzahl mit.

Wir arbeiten mit mehreren zuverlässigen Spediteuren zusammen, um den weltweiten Versand auf verschiedene Arten zu arrangieren.

5. F: Was ist die durchschnittliche Lieferzeit?

A: Für Aktien beträgt die Lieferzeit ca. 7 Tage. Für die Massenproduktion beträgt die Vorlaufzeit 20-30 Tage nach Erhalt der Anzahlung. Die Lieferzeiten werden mit Eingang der Anzahlung wirksam. Wenn unsere Vorlaufzeiten nicht mit Ihrer Frist übereinstimmen, können wir eine spezielle dringende Produktion arrangieren, um unsere Frist einzuhalten. In allen Fällen werden wir versuchen, Ihren Bedürfnissen gerecht zu werden. In den meisten Fällen sind wir in der Lage, eine schnelle Lieferung zu verwalten.

6. F: Können Sie die relevanten Versanddokumente bereitstellen?

A: Ja, wir können die meisten Dokumente bereitstellen, einschließlich
Frachtbrief;
Analyse-/Konformitätszertifikate;
CE-Zertifikat, COC-Zertifikat;
Versicherung;
Herkunftsland;
Handelsrechnung;
Packliste und andere Exportdokumente nach Bedarf.

7. F: Akzeptieren Sie LC-Zahlungen?

A: Ja, normalerweise beträgt unsere Zahlung 30 % 70 % T/T, LC-Zahlung ist ebenfalls akzeptabel

8. F: Wie bedient man die bestellten Maschinen?

A: Videos der Maschinen vor dem Versand in unserem Werk werden Ihnen direkt zugesandt.

9. F: Was ist mit dem Inbetriebnahmeservice?

A: Wir können einen Inbetriebnahmeservice anbieten, der Käufer muss sich Flugtickets leisten.

10. F: Was ist die Produktgarantie?

A: Normalerweise 3 Jahre. Unser Engagement gilt Ihrer Zufriedenheit mit unseren Produkten. Garantie oder nicht, es ist die Kultur unseres Unternehmens, alle Kundenprobleme zur Zufriedenheit aller anzugehen und zu lösen.

11. F: Garantieren Sie eine sichere Lieferung von Produkten?

A: Ja, wir verwenden immer hochwertige Exportverpackungen. Wir verwenden auch spezielle feste Verpackungen für Gefahrgüter und validierte Kühllagerversender für temperaturempfindliche Artikel. Sonderverpackungen und nicht standardmäßige Verpackungsanforderungen werden zusätzlich berechnet.

Einzelheiten

  • max. Schnittbreite (mm): 3200
  • max. Schnittstärke (mm): 12 mm
  • Automatische Ebene: Vollautomatisch
  • Scherwinkel: 1,5 Grad
  • Klingenlänge (mm): 2400 mm
  • Hinteranschlagweg (mm): 20 - 600 mm
  • Ausladung (mm): 150 mm
  • Zustand: Neu
  • Leistung (kW): 18,5 kW
  • Gewicht (KG): 10800 KG
  • Spannung: 380 V/50 Hz/3 PH
  • Abmessungen (L*B*H): 3880*2150*2000
  • Jahr: 2021
  • Garantie: 3 Jahre
  • Hauptverkaufsargumente: Hohe Genauigkeit
  • Anwendbare Branchen: Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Bauarbeiten, Energie und Bergbau
  • Standort des Ausstellungsraums: Kanada, Großbritannien, USA, Frankreich, Deutschland, Russland, Japan, Australien
  • Marketingtyp: Neues Produkt 2021
  • Maschinenprüfbericht: Wird bereitgestellt
  • Video Ausgangskontrolle: Mitgeliefert
  • Garantie auf Kernkomponenten: 3 Jahre
  • Kernkomponenten: Lager, Motor, Pumpe, Getriebe, SPS, Druckbehälter, Motor, Getriebe
  • Steuersystem: Estun E21 NC-Steuerung
  • Schneidstoff: Metall Edelstahl Kohlenstoffstahl
  • Kundendienst: Kostenlose Ersatzteile, Installation vor Ort, Inbetriebnahme und Schulung, Wartungs- und Reparaturservice vor Ort, Online-Support, technischer Video-Support
  • Nachgarantieservice: Technischer Video-Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort
  • Lokaler Servicestandort: Kanada, Vereinigtes Königreich, Vereinigte Staaten, Frankreich, Pakistan, Mexiko, Russland, Australien, Südafrika
  • Zertifizierung: CE
