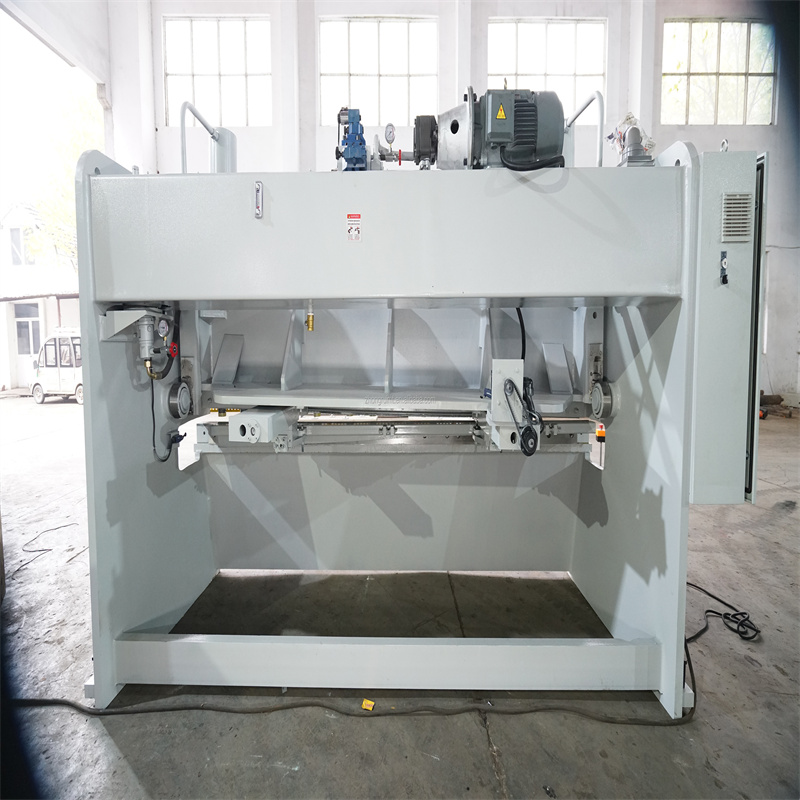

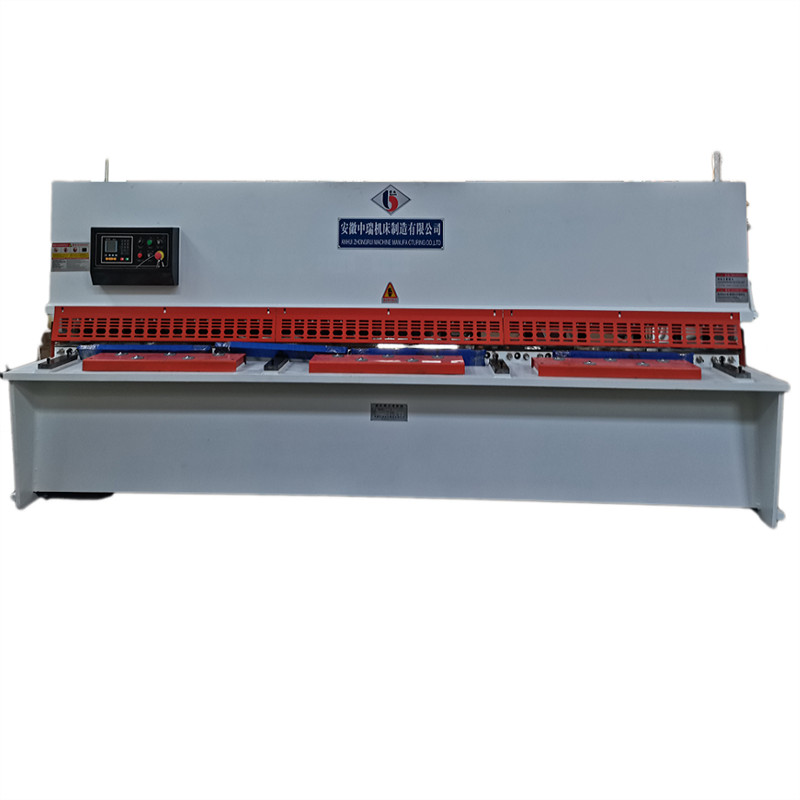

15 mm x 6000 mm Kupferstahlblech-Plattenschermaschine zu verkaufen

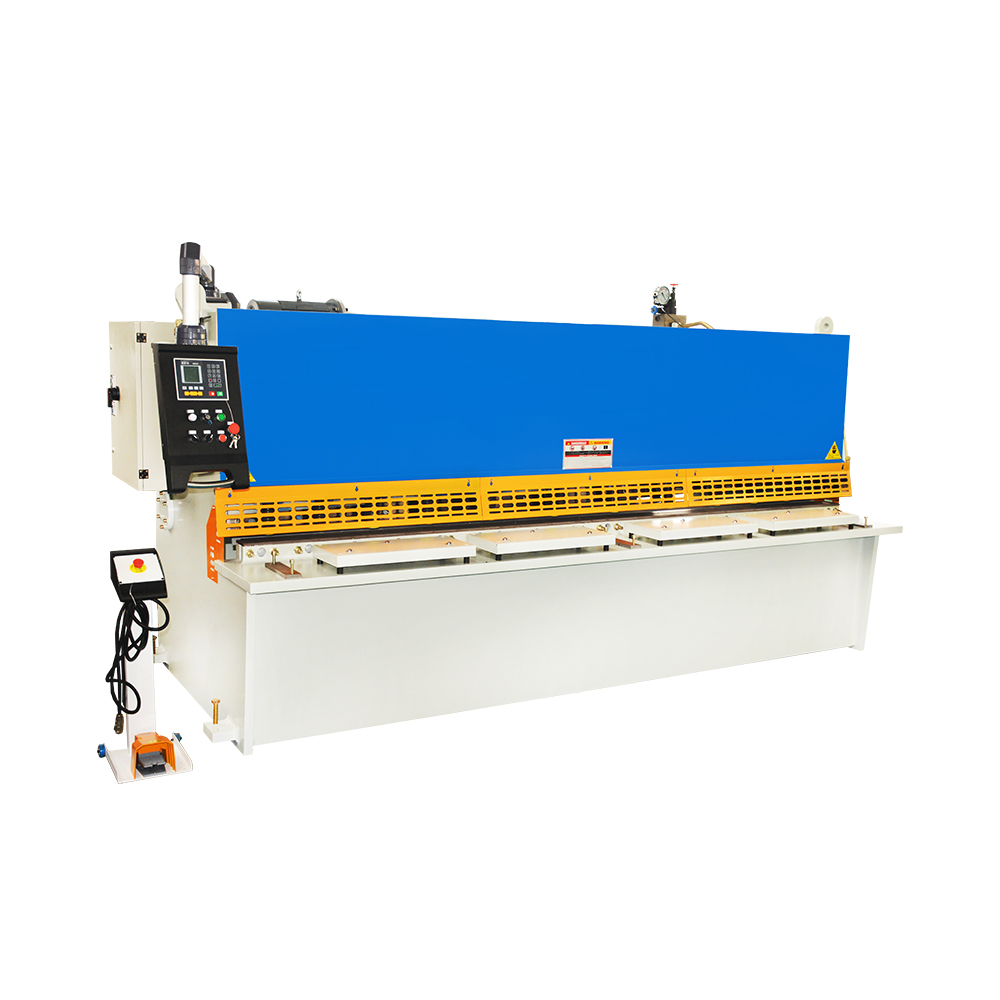

Hydraulische Schwenkbalken-Schermaschine der Serie QC12Y/K

Die RAYMAX-Schwenkbalken-Schermaschine verwendet eine Stahlplatten-Schweißstruktur, die Spannungen während der Vibration eliminiert und eine gute Steifigkeit und Stabilität aufweist. Es verfügt über eine segmentierte Schneidfunktion, eine Lichtausrichtungsfunktion, einen motorisierten Hinteranschlag und eine Digitalanzeige.

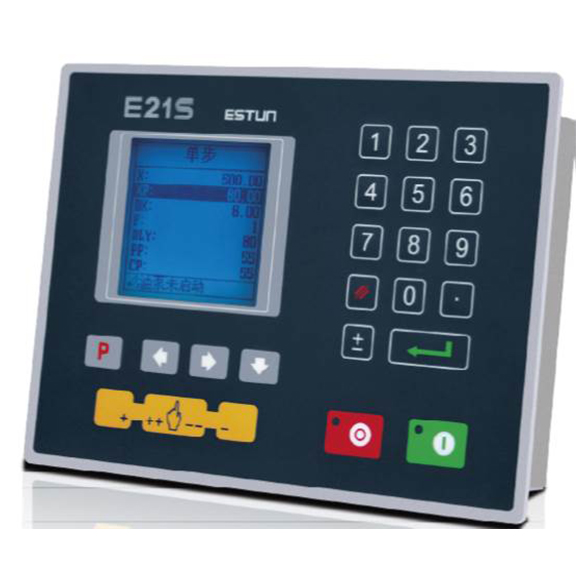

E21S-Steuerungssystem

1. Hinteranschlagsteuerung.
2. Steuerung für allgemeinen Wechselstrommotor
3. Intelligente Positionierung
4. Doppelter programmierbarer Digitalausgang, Lagerzähler
5. Programmspeicher für bis zu 40 Programme
6. Bis zu 25 Schritte pro Programm
7. Positionierung auf einer Seite, Retract-Funktion
8. Ein-Schlüssel-Backup/Wiederherstellung von Parametern
9. mm/Zoll, Chinesisch/Englisch

Optionales System

ES10 CNC-Steuerungssystem

• 7-Zoll-TFT-Echtfarb-Touchscreen
• Menü-Programmierschnittstelle
• Programmierbare Schnittfunktion
• Automatische Berechnung der Schnittlänge
• Automatische Korrektur des Hinteranschlags
• Der Hinteranschlag wird durch einen Servomotor gesteuert
• Klingenspiel automatisch berechnen
• Schnittwinkel automatisch berechnen
• Unterstützt mehrere Sprachen

DAC310 (DELEM) CNC-Steuerungssystem

• Helles LCD-Display mit 128 x 64 Pixeln
• Hinteranschlagsteuerung
• Lückenkontrolle
• Hublängenbegrenzung
• Visualisierung der tatsächlichen und programmierten Position
• Lagerzähler
• Programmierbar bis zu 100 Schritte
• Plattenbasiertes Gehäuse
• Servosteuerung / Inverter / 2-Gang
• AC-Steuerung Motor und Pumpe

Die QC12K-Schermaschine ist mit einem deutschen Siemens-Motor und einer amerikanischen Sunny-Ölpumpe ausgestattet. Der Vorteil ist geräuscharm, stabile Arbeit, lange Lebensdauer.

Die Schermaschine QC12K übernimmt die Ventilgruppe Deutschland Rexroth. Der Vorteil ist, dass die externe Leckage blockiert ist, die interne Leckage leicht zu kontrollieren ist und eine lange Lebensdauer hat.

Die Schermaschine QC12K ist mit einem Plattenpressmechanismus ausgestattet. Der Presskopf drückt nach unten, um die Platte beim Schneiden der Platte zusammenzudrücken.

Die QC12K-Schermaschine ist mit einer Stahlkugelübertragungsstruktur ausgestattet, die dem Bediener die Mühe beim Zuführen von Material erspart und die Effizienz erhöht.

Taiwan-Kugelumlaufspindel und Linearführung können die Präzision der Bewegung des Hinteranschlags sicherstellen.

Die QC12K-Schermaschine ist mit Schneider-Elektrik ausgestattet, die sicher und zuverlässig ist und eine starke Entstörungsfähigkeit aufweist.

Ausschalter bei geöffneter Tür: Die Maschine stoppt sofort, sobald der Arbeiter die Tür des Schaltschranks öffnet

Die Schermaschine der QC12K-Serie verwendet eine Leitplanke, um zu verhindern, dass der Bediener versehentlich operiert und einklemmt, und um Arbeitsverletzungen bei Schneidfehlern zu vermeiden.

Passen Sie den Spalt der Schneidklinge motorisch an die Dicke der Platte an, wodurch eine bessere Schneidleistung erzielt werden kann.

Laserlichtausrichtung (optional): Das Laserlichtausrichtungsgerät hilft Ihnen, die Schnittlinie schnell zu positionieren. Das ist bequem und zeitsparend.

Pneumatischer Hinteranschlag (optional): Der Werkzeughalter schwenkt auf und ab, die Verstellung des Hinteranschlags erfolgt motorisch. Beim Einstellen in das Steuersystem kann die Backage nach vorne und hinten reichen.

Typ	Schnittstärke (mm)	Schnittlänge (mm)	Halstiefe (mm)	Hinteranschlagbereich (mm)	Hauptleistung (KW)	Abmessung (mm)
4x2500	4	2500	100	20-600	5.5	3200 x 1600 x 1600
4x3200	4	3200	100	20-600	5.5	3900 x 1600 x 1600
6x2500	6	2500	100	20-600	7.5	3200 x 1650 x 1800
6x3200	6	3200	100	20-600	7.5	3900 x 1650 x 1800
6x4000	6	4000	100	20-600	7.5	4700 x 1650 x 1800
8x2500	8	2500	100	20-600	7.5	3200 x 1700 x 1850
8x3200	8	3200	100	20-600	7.5	3900x1700x1850
10x2500	10	2500	120	20-600	11	3200 x 1850 x 1900
10 x 3200	10	3200	120	20-600	11	3900 x 1850 x 1900
12 x 3200	12	3200	120	20-600	18.5	3900 x 2050 x 2150
16x3200	16	3200	120	20-600	18.5	3900 x 2150 x 2250
20 x 3200	20	3200	120	20-600	22	3900 x 2250 x 2350

Einzelheiten

• max. Schnittbreite (mm): 6000
• max. Schnittstärke (mm): 16 mm
• Automatische Ebene: Vollautomatisch
• Scherwinkel: 0,5-2,0
• Klingenlänge (mm): 6700 mm
• Hinteranschlagweg (mm): 10 - 900 mm
• Ausladungstiefe (mm): 120 mm
• Zustand: Neu
• Markenname: RAYMAX
• Leistung (kW): 37 kW
• Gewicht (KG): 15000 KG
• Herkunftsort: Anhui, China
• Spannung: 380/220/415/440/600 V
• Abmessungen (L x B x H): 6700 x 2150 x 2900 mm
• Jahr: 2021
• 1 Jahr Garantie
• Hauptverkaufsargumente: Automatisch
• Anwendbare Branchen: Maschinenreparaturwerkstätten, Produktionsanlagen, Bauarbeiten
• Standort des Ausstellungsraums: Vereinigte Staaten, Vietnam, Pakistan, Indien, Thailand, Japan
• Marketingtyp: Gewöhnliches Produkt
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 1 Jahr
• Kernkomponenten: Motor, Pumpe
• Kundendienst: Kostenlose Ersatzteile, Installation vor Ort, Inbetriebnahme und Schulung, Wartungs- und Reparaturservice vor Ort, Online-Support, technischer Video-Support
• Nachgarantieservice: Technischer Video-Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort
• Lokaler Servicestandort: Ägypten, Vietnam, Philippinen, Indien, Thailand, Japan
• Zertifizierung: CE
