Maschinenbeschreibung

Automatische Rohrschneidemaschine 1000w kleine Arbeitstisch-Faserlaser-Schneidemaschine

Das Laserschneiden ist die beste Schneidmethode unter den verschiedenen Schneidtechnologien, die die Menschen heute beherrschen. Die Vorteile des Laserschneidens sind: geringe thermische Verformung, hohe Schnittgenauigkeit, geringe Geräuschentwicklung, keine Umweltverschmutzung, einfach zu realisierendes automatisches Schneiden, obwohl die Anfangsinvestition groß ist (Nachteil), aber die Bearbeitungskosten sind 50% geringer als bei der mechanischen Bearbeitung. Als fortschrittliche Fertigungstechnologie bietet das Laserschneiden die Vorteile eines breiten Anwendungsspektrums, eines flexiblen Prozesses, einer hohen Bearbeitungspräzision, einer guten Qualität, eines sauberen Produktionsprozesses und einer einfachen Realisierung der Automatisierung, Flexibilität, Intelligenz und Verbesserung der Produktqualität und Arbeitsproduktivität.

Maschinenfunktion

1. Die Maschine verfügt über eine offene Arbeitstischstruktur, eine importierte hochpräzise Zahnstange und Ritzel mit zwei Antrieben und eine lineare Führungsschiene, ein stabiles Getriebe und eine hohe Präzision.

2. Sowohl das Bett als auch der bewegliche Balken nehmen eine integrale Schweißstruktur an. Das Bett wird bei 600 °C wärmebehandelt und durch 12-Meter-Portalfräsen fertiggestellt. Es wird 24 Stunden im Ofen gekühlt. Nach dem Glühen wird es geschruppt und dann einer Vibrationsalterungsbehandlung unterzogen, die die Schweiß- und Verarbeitungsanpassungsfähigkeit, gute Steifigkeit, hohe Präzision und Langzeitnutzung ohne Verformung vollständig eliminieren kann.

3. Die X-, Y- und Z-Achsen werden alle aus Frankreich mit Servomotoren mit hoher Präzision, hoher Geschwindigkeit, großem Drehmoment, großer Trägheit, stabiler und dauerhafter Leistung importiert. Stellen Sie die hohe Geschwindigkeit und Beschleunigung der gesamten Maschine sicher.

4. Es übernimmt das spezielle numerische Steuersystem der CYPCUT-Faserlaser-Schneidemaschine basierend auf dem Windows-Betriebssystem und integriert viele spezielle Funktionsmodule für die Laserschneidsteuerung mit leistungsstarken Funktionen, guter Mensch-Maschine-Schnittstelle und einfacher Bedienung.

5. Die Verschachtelungssoftware CYPNEST Expert Edition ist die Kerntechnologie für CNC-Schneidemaschinen, um "Vollzeitschneiden, hocheffizientes Schneiden und Schneiden mit hoher Verschachtelungsrate" zu realisieren. Es ist die grundlegende Garantie für eine effektive Materialeinsparung und eine Verbesserung der Schnittleistung.

6. Der Schneidkopf verwendet spezielle Faserlaser-Schneidköpfe, die von international bekannten Marken und kapazitiven Sensoren hergestellt werden, mit hoher Abtastgenauigkeit, empfindlicher Reaktion und der stabilsten und zuverlässigsten Leistung. 7. Das aus Deutschland importierte hochpräzise elektronisch gesteuerte Proportionalventil kann den Luftdruck des Schneidhilfsgases präzise steuern, um den besten Schneideffekt zu erzielen.

Maschinenkomponenten

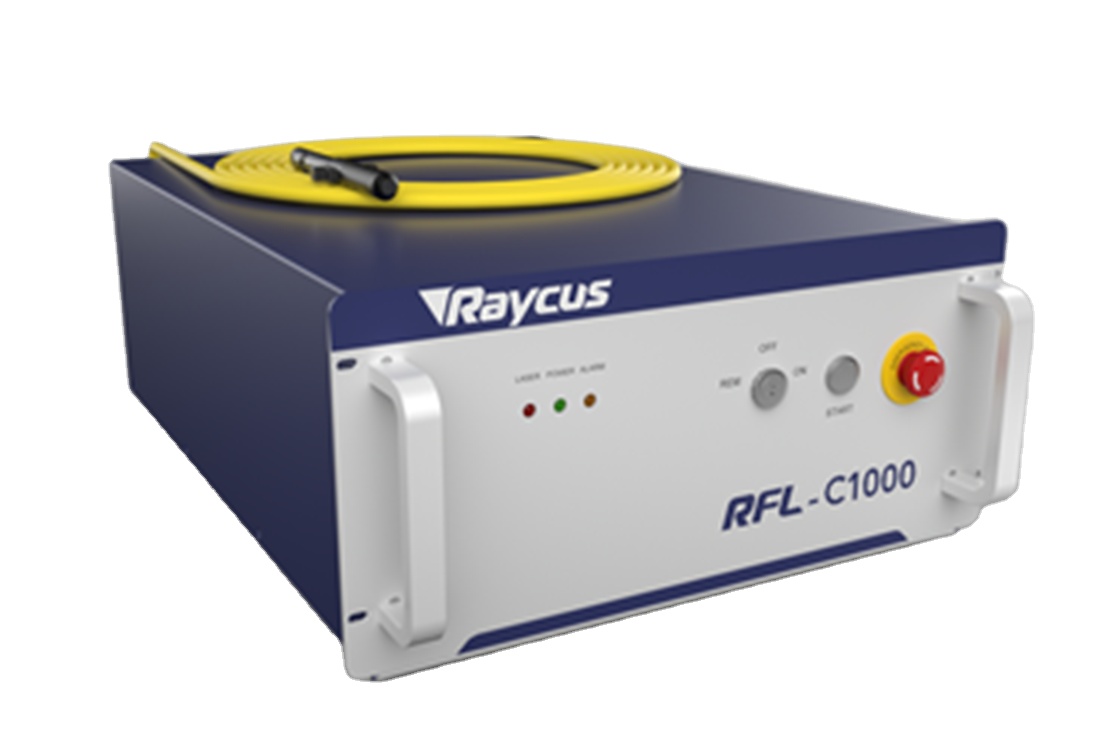

Automatische Rohrschneidemaschine 1000w kleine Arbeitstisch-Faserlaser-SchneidemaschineRaycus RFL-C1000 Faserlaserquelle

• Hervorragende Strahlqualität (BPP)

• Konstanter BPP im vollen Leistungsbereich

• Verwenden Sie eine lange Brennweite, um dennoch einen kleinen Fleck zu erhalten

• Elektrooptische Umwandlungseffizienz >25 %

• Wartungsfreier Betrieb

• Modularer Aufbau, „plug and play“

• Geringe Größe und einfache Installation

• Lebensdauer der Pumpquelle >100.000 Stunden
Automatische Rohrschneidemaschine 1000w kleine Arbeitstisch-Faserlaser-Schneidemaschine

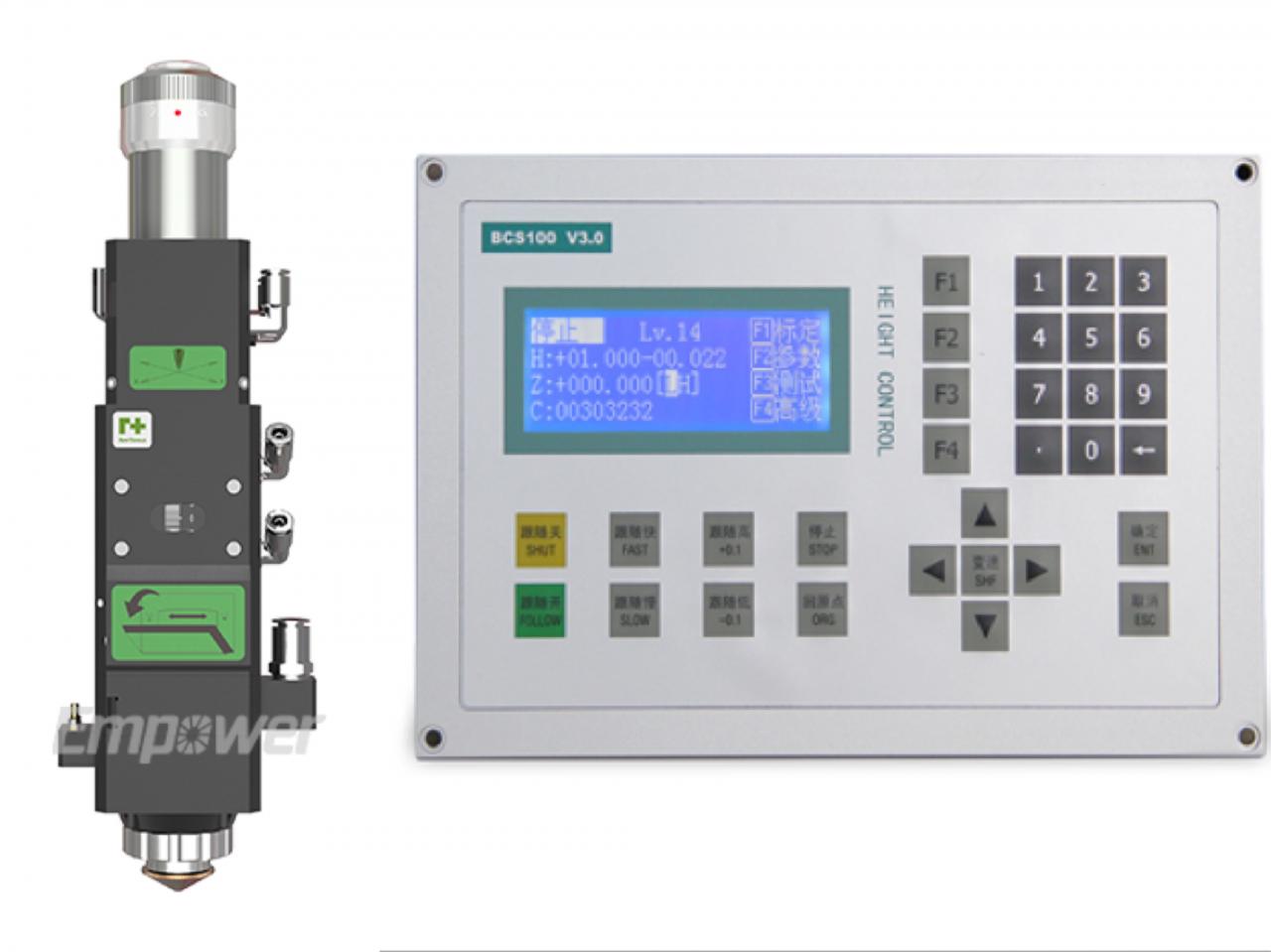

Schneidkopf und Höhenregler

• Verfügbar mit kapazitiver Höhenabtastung.

• Temperatursensoren schützen die Optik und minimieren das Risiko einer Überhitzung.

• 10 mm Linsenbewegung zum Einstellen des Fokus.

• Schneller und einfacher Zugang zum Deckglas.

• Flexibles Design zur Optimierung der Spotgröße.

• Reibungsloser Hilfsgasfluss.

• Kompaktes, leichtes Design.
Automatische Rohrschneidemaschine 1000w kleine Arbeitstisch-Faserlaser-Schneidemaschine

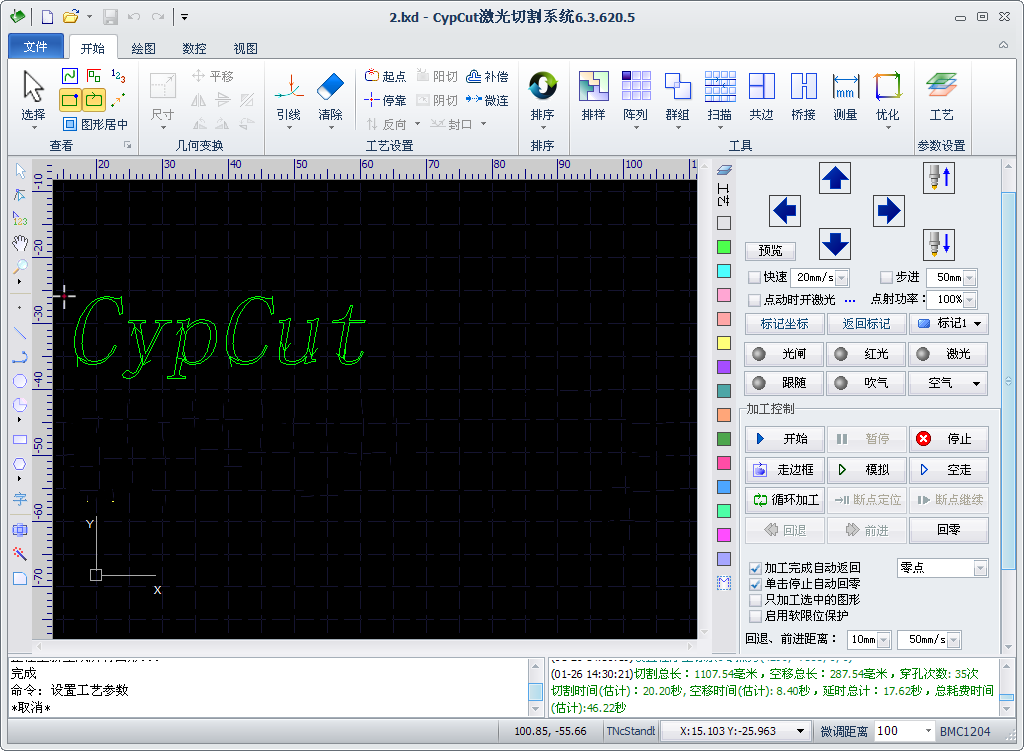

Cypcut-Schneidsystem

• Automatische Höheneinstellung

• Softwareschutz

• Steuerung der Laserstrahlleistung

• Wiederaufnahmefunktion für plötzlichen Abschaltpunkt

• Froschsprung und Funktion zur automatischen Kantenpositionierung

• Echtzeit-Antwort zur Vermeidung von Signalverzögerungen, die runde Kanten verursachen

Spezifikation

Liste der Hauptkomponenten
Nein.KomponentennameHersteller - Ursprungsort
1WerkzeugmaschinePlattenschweißmaschine--Dahan
2MaschinenstrahlAluminiumträger – Dahan
3FaserlaserquelleRaycus/Max 1000 W – China
4LaserkopfRaytools – China
5SchneidsystemZypern – China
6Servomotor & TreiberSchneider – Frankreich
7GeschwindigkeitsreduziererShimpo – Japan
8FührungsschienenHiwin – Taiwan
9Zahnstange & RitzelYYC aus Taiwan
10ProportionalventilSMC – Japan
11KühlerHanli – China
Spezifikationen
Laserleistung1000W
Schnittfläche (mm) (L×B)3000 mm × 1500 mm
Maximale Schnittgeschwindigkeit (m/min)120 m/Min
Maximal beschleunigt1,5 G
Positioniergenauigkeit±0,03 mmmm
Wiederholgenauigkeit±0,02 mm
Minimale Linienbreite0,15 mm
Max. Schnitttiefe (Baustahl)12mm
Edelstahl N25mm
Aluminium3mm
FahrwegImportierter Servomotor
ÜbertragungswegImportierter Zahnstangen- und Ritzel-Doppeltreiber
Elektrische Anforderungen380V/50Hz.60Amp
Energieverbrauch12KW
Werkstückgewicht800kg
Gewicht5500kg
Umrissgröße (mm)4800 mm × 2700 mm × 1900 mm (L × B × H)
Umrissgröße mit Palettenwechsler (mm)8400 mm × 3000 mm × 2100 mm (L × B × H)

Vorteile & Anwendungen

VORTEILE:

1, Kosteneinsparung beim Stromverbrauch / nur 20-30% der CO2-Laserschneidmaschine bei gleicher Leistung.

2, Flexibilität und Präzisionsschneiden von einfachen oder komplexen Teilen

3, nimmt importierten Weltmarken-Faserlaser/Lebenszeit über 100.000 Stunden an

4, importierter Servomotor und Getriebesystem stellen Präzisionsschneiden sicher

5, Hochwertiger Schnitt ohne zusätzliche Nachbearbeitung erforderlich

6, höhere Schnittgeschwindigkeit und effizient, Geschwindigkeit der Schneidplatte über 10 Meter pro Minute

7, berührungsloser Schnitt, dh keine Markierungen oder Verunreinigungen des Materials

8, Fähigkeit, praktisch jedes Blech zu schneiden

ANWENDUNGEN:

ANWENDBARE MATERIALIEN: Rohre aus Edelstahl, Kohlenstoffstahl, legiertem Stahl, Siliziumstahl, Federstahl, Aluminium, Aluminiumlegierungen, verzinktem Blech und anderen Metallrohren.

ANWENDBARE BRANCHE: Es ist weit verbreitet in der industriellen Pipelineverarbeitung, explosionsgeschützten Ausrüstung, Militärindustrie, chemischen Industrie, Ölexploration, Lampen und Laternen, Metallverarbeitung, Eisenwaren, Bauwesen usw.

Unser Service&Vorteile

Unser Service

1. Zwei Jahre Garantie auf diese Faserlasermaschine und Faserlaserteile; Ein Jahr Garantie auf andere Maschinen und Teile.

2. 24 Stunden professioneller technischer Online-Support.

3. Ein erfahrener Ingenieur hilft dem Kunden, das Problem rechtzeitig per TM, WhatsApp zu lösen, wenn das Problem auftritt.

4. Kostenloses Software-Update.

5. Lebenslange Wartung und Ersatzteilversorgung.

Unsere Vorteile

1. Alibaba-Authentifizierungsunternehmen

2. 12 Jahre Exporterfahrung

3. 20 Jahre Erfahrung in der Herstellung

4. OEM&ODM-Service

5. 24 Stunden Online-Service

6. Händlernetz auf der ganzen Welt

Einzelheiten

  • Anwendung: LASERSCHNEIDEN
  • Anwendbares Material: Metall
  • Zustand: Neu
  • Lasertyp: Faserlaser
  • Schneidbereich: 3000 * 1500 mm
  • Schnittgeschwindigkeit: 120 m/min
  • Unterstütztes Grafikformat: DXF
  • Schnittstärke: 1-10 mm
  • CNC oder nicht: Ja
  • Kühlmodus: WASSERKÜHLUNG
  • Steuerungssoftware: Cypcut
  • Marke der Laserquelle: Raycus/IPG/Max
  • Marke des Laserkopfs: Raytools/Precitec
  • Marke des Servomotors: Yaskawa
  • Führungsschiene Marke: HIWIN
  • Kontrollsystem Marke: Cypcut
  • Gewicht (KG): 5500 KG
  • Hauptverkaufsargumente: Lange Lebensdauer
  • Optische Linse Marke: Raytools
  • 1 Jahr Garantie
  • Anwendbare Industrien: Produktionsanlage, Blechverarbeitung
  • Maschinenprüfbericht: Wird bereitgestellt
  • Video Ausgangskontrolle: Mitgeliefert
  • Garantie auf Kernkomponenten: 2 Jahre
  • Kernkomponenten: Laserquelle
  • Maximale Schnittgeschwindigkeit (m/min): 120 m/min
  • Maximal beschleunigt: 1,5 G
  • Positioniergenauigkeit: ±0,03 mmmm
  • Wiederholgenauigkeit: ±0,02 mm
  • Min. Linienbreite: 0,15 mm
  • Max. Schnitttiefe (Baustahl): 12 mm
  • Edelstahl N2: 5 mm
  • Aluminium: 3 mm
  • Elektrische Anforderungen: 380 V/50 Hz. 60 Ampere
  • Umrissgröße mit Palettenwechsler (mm): 8400 mm x 3000 mm x 2100 mm (L x B x H)
  • Zertifizierung: Sgs
  • Erbrachter Kundendienst: Online-Support, kostenlose Ersatzteile, technischer Video-Support
  • Nachgarantieservice: Technischer Video-Support, Kein Service, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort
