Aufbau:

1. Industrielle Hochleistungsstahlkonstruktion annehmen, Plattenstahlverbindungsschweißen mit Vierkantrohrstahl, unter Wärmebehandlung, verformt sich nicht nach langem Gebrauch.

2. Konfigurieren Sie mit Japan THK-Linearschienen für alle Achsen, um eine dauerhafte und hohe Präzision für die Langzeitverarbeitung zu gewährleisten.

3. X-, Y-Achse konfigurieren mit hochpräziser schleifender Zahnstange, Untersetzungsgetriebe Japan Shimpo, hohe Geschwindigkeit und Präzision können sichergestellt werden, Z-Achse überträgt durch hochpräzise Rollkugelumlaufspindel.

4. Nehmen Sie AC-Servosystem von France Schneider für alle Achsen, größere Leistung, Close-Cycle-Steuerung, hochpräzise Positionierung, stärkere Drehmomentkraft, dynamische entsprechende Zeit ist kürzer und die Überlastfestigkeit ist stark.

5. Nehmen Sie ein industrielles Glasfaser-Schneidesystem an, das einfach zu installieren ist, Wartungs- und Nockenmodul basierend auf der Autocad-Kernel-Entwicklung, einem integrierten Prozess, und sorgen Sie für einen qualitativ hochwertigen Schneideffekt.

6. Professionelles WSX, Raytools-Laserschneidkopf, importierte optische Linse, kleinerer Fokuspunkt, präzisere Schnittlinien, höhere Effizienz und bessere Verarbeitungsqualität können sichergestellt werden.

7. Dual Air Path Control, ausgestattet mit intelligenter Gaseinheit Japan SMC, automatischer Druckregelung, Luftaustausch, Druckerkennung, einfacher zu bedienen.

8. Übertragender Faserlaser, flexible Verarbeitung, realisiertes Schneiden mit hoher Genauigkeit an jedem Punkt.

9. Kompatibel mit mehrfacher Software, kann Ameisengraphiken und -buchstaben entwerfen, wie Sie mögen, Bedienung einfach, flexibel und einfach.

ModellFC1325FC1530FC1540FC1560
Arbeitsgröße (X&Y) (mm)1300*2500mm1500*3000mm1500*4000mm1500*6000mm
LasermediumFaserlaser
Laserleistung800 W, 1000 W, 1500 W, 2000 W (optional)
SchnittstärkeJe nach Material und Leistung
0,1Mindestroutenbreite0.1
Präzision wiederholen±0,05
ZielpositionierungRote Punkte
Wellenlänge1080mm
Stromversorgung220-380 V, 50 Hz

Merkmale

1. Hochleistungsstruktur, CNC-Maschinenzentrumverarbeitung und -formung, hohe Festigkeit und gute Stabilität annehmen;

2. Stärkerer Gusseisenständer, damit die Maschine stabiler arbeitet;

3. Konfigurieren Sie mit hochgenauer THK-Linearschiene, hochgenauer Übertragung der Schrägzahnstange, mehr Stabilität, höherer Präzision;

4. Neustart nach Ausschalten, automatische Zufuhr, Wiederherstellung, Verarbeitung am Unterbrechungspunkt fortsetzen. Unterstützung von 9 Koordinateneinstellungen, benutzerfreundliches Design;

5. Konfiguriert mit SUDA 3 in 1 Kontrollsystem, Quickcalculation, starke Anti-Interferenz-Fähigkeit;

6. Ausgestattet mit einer Industriekamera ist die Sonde klar. Hohe Positioniergenauigkeit;

7. Standardmäßig konfiguriert mit 380 V 5,5 kW Hochgeschwindigkeits-Wasserkühlungs-Spindelmotor, hoher Wirkungsgrad mit hoher Leistung;

8. Unabhängiger Schaltschrank, stärkere Leistung und schwache Leistung trennen sich, Wartung leicht;

9. Mit vielen CAD/CAM-Programmen wie Type3/Artcam/Castmate/Probe/UG/Artgrave usw. kompatibel sein;

10. Standard mit industriellem Matrix-Vakuumsystem;

11. Mit manuellem Ölschmiersystem konfigurieren. Die Gerätewartung ist bequemer und schneller.

Hauptteile

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

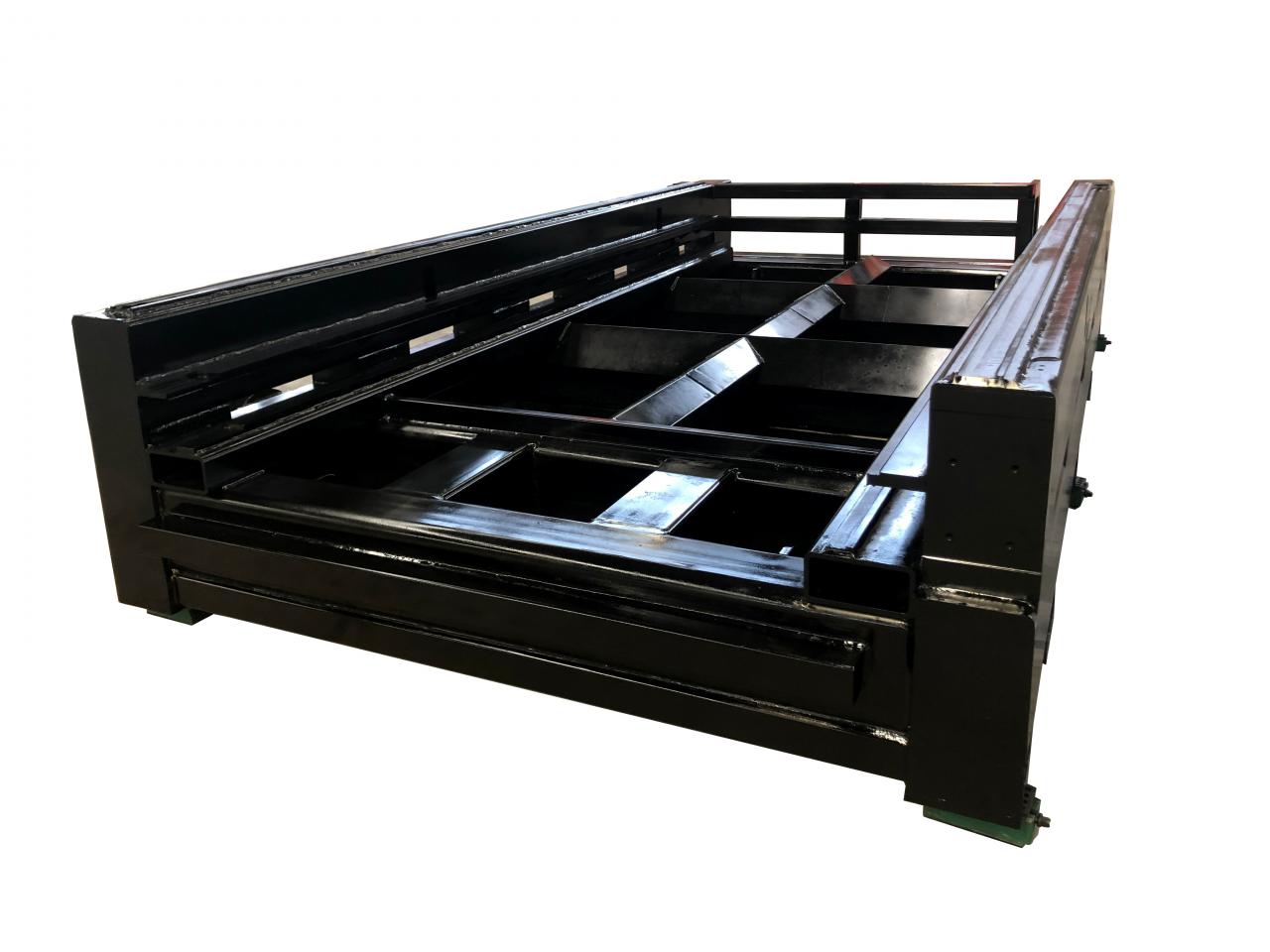

Maschinenstruktur

Die Maschinenstruktur nimmt eine industrielle schwere Stahlstruktur an, die unter Wärmebehandlung einem Anlassen und Glühen bei niedrigerer Temperatur ausgesetzt ist und sich nach längerem Gebrauch nicht verformt. Die Maschinenbasis ist bei der Bearbeitung sehr stabil.

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

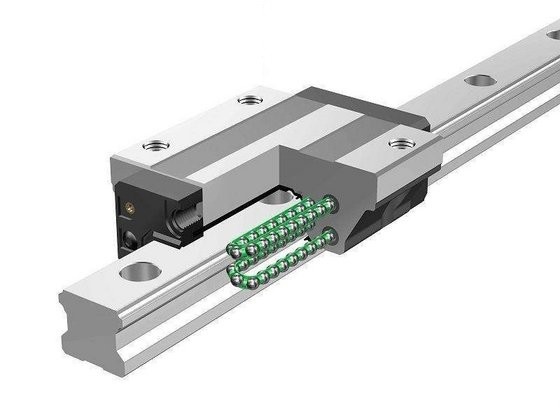

Japan THK Linearschiene und Block

Die Maschine verwendet die beste Linear- und Blockschiene aus Japan. Wir haben das Feedback unseres Kunden, dass sein Block sogar über 10 Jahre verwendet werden kann und nicht brechen kann. Die Nutzungsdauer und die Produktqualität können definitiv sichergestellt werden.

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

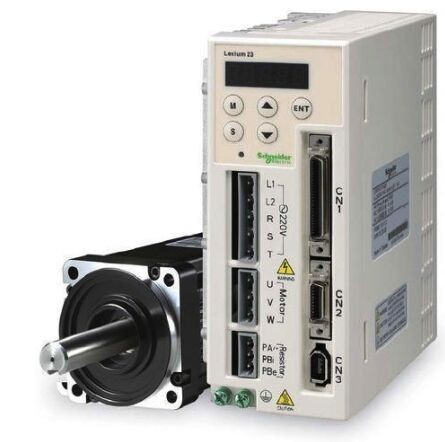

Frankreich Schneider Servosystem

Die Faserlasermaschine verwendet das importierte Servosystem aus Frankreich, einschließlich Servomotor und Servotreiber. Die Servomotorleistung der Y-Achse zwei beträgt 2 kW, die Servomotorleistung der X-Achse beträgt 2 kW, die Servomotorleistung der Z-Achse beträgt 0,4 kW.

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

CYPCUT-Steuerungssystem

Das beste Steuersystem in der Faserlasermaschinenindustrie,
Es wird in geeigneter Weise auf Hochleistungs-Faserlasermaschinen angewendet und kann die Drehvorrichtung, den Wechseltisch und den Schneidkopf mit automatischem Fokus unterstützen.

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

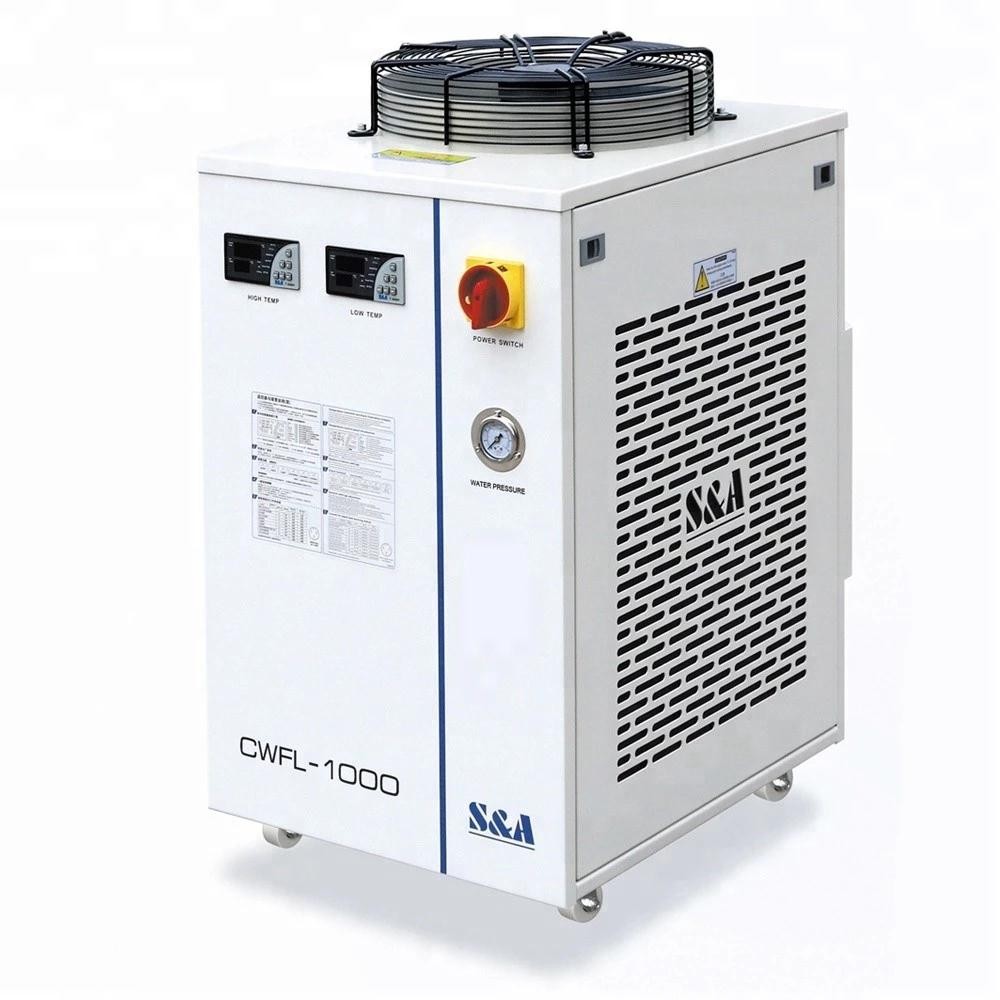

S&A Kühler

Konzentrieren Sie sich auf die Forschung und Entwicklung von industriellen Kältemaschinen, unabhängige Forschung und Entwicklung von Kernteilen implementieren streng das ISO-Produktionsmanagementsystem. Mit ausgezeichneter Qualität und führendem Forschungsrückstand ist S & A zu einem führenden Unternehmen in der heimischen Industriekälteindustrie geworden.

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

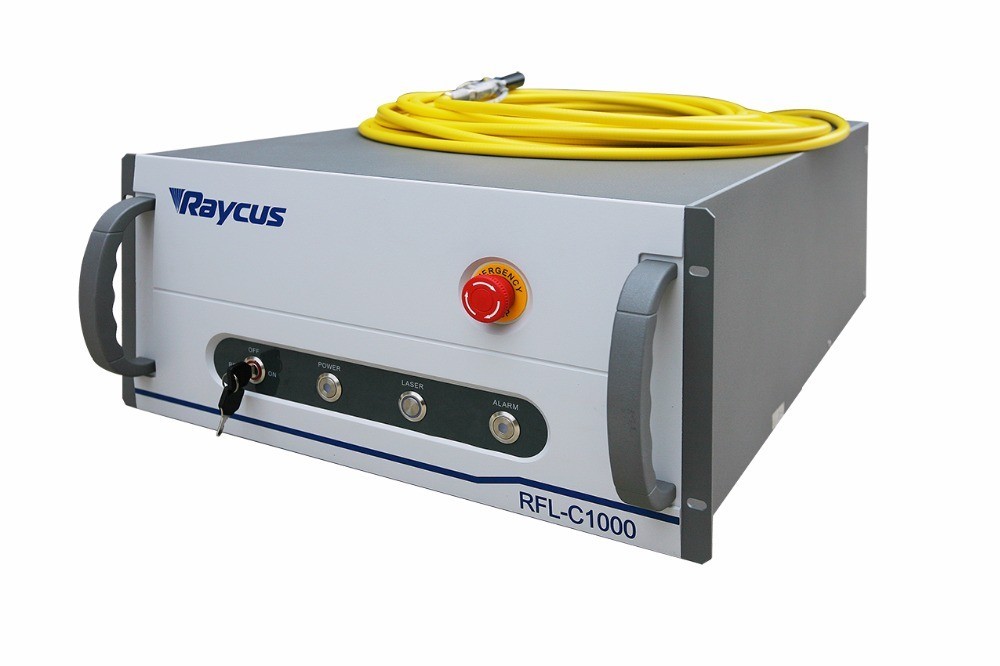

Raycus-Laserquelle

Der Faserlaser hat eine kompakte Struktur, eine stabile Leistung und ist weit verbreitet. Der Faserlaser hat eine hohe photoelektrische Umwandlungseffizienz, eine gute Strahlqualität und geringe Wartungskosten (Die USA IPG-Laserquelle ist optional).

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

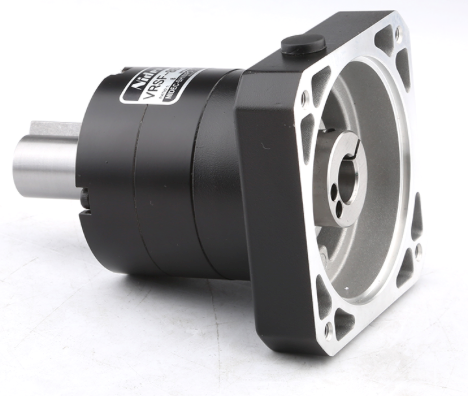

Japan Shimpo Servoreduzierer

Unsere Faserlasermaschine verwendet den Shimpo Servo Reducer aus Japan mit geringem Rauschen, wenn die Maschine die Metallmaterialien verarbeitet. Nach vielen Verfeinerungen hat sie eine geringe Größe bei der Installation, aber eine hochpräzise Funktion.

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

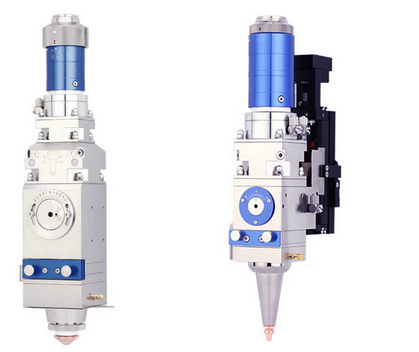

WSX Faserlaser-Schneidkopf

Unsere 1000-Watt-Faserlasermaschine installiert den WSX NO: 1-Schneidkopf mit manuellem Fokus.

Die Maschine kann optional auch den NC30-Schneidkopf mit automatischem Fokus, schnelle Perforation (insbesondere dicke Materialien), die Platte ist nicht leicht zu erhitzen, beeinträchtigt nicht die Schneidkopffolge.

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

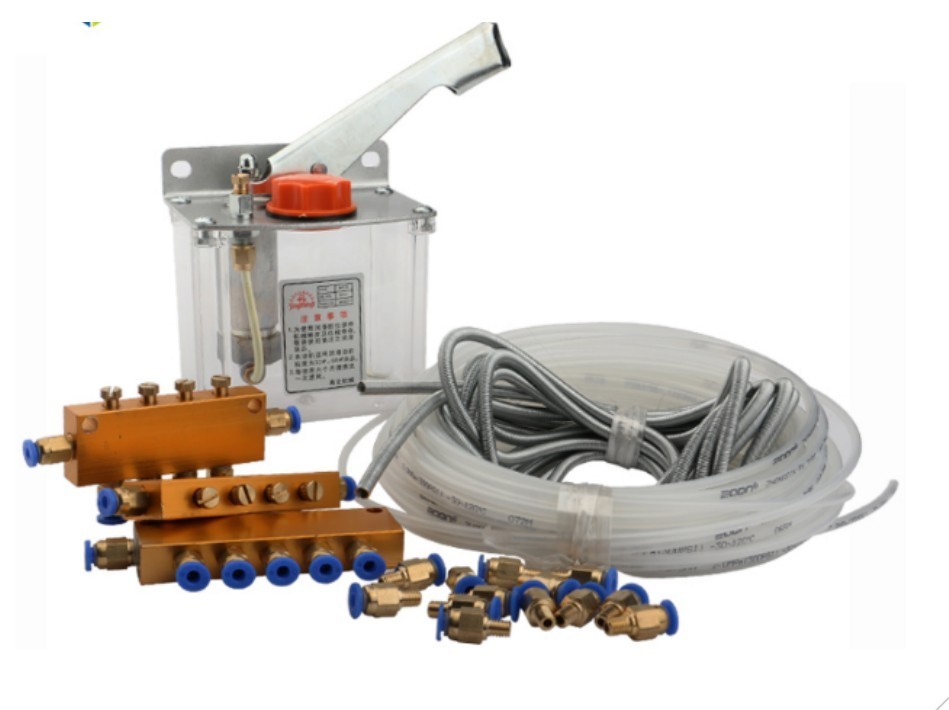

Ölschmiersystem

Dieses Maschinenzubehör wird verwendet, um die Maschinenschiene und den Block zu schmieren, damit sie reibungslos und schnell laufen und die Arbeitseffizienz verbessern.

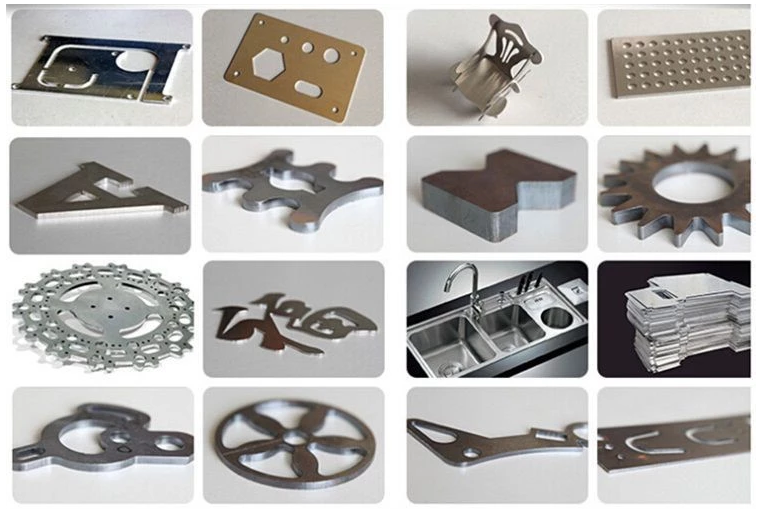

 Anwendung & Probe

China Industrial Metal Aluminium 1kw 2kw Blech-Faser-Laser-Schneidemaschine

Einzelheiten

  • Anwendung: LASERSCHNEIDEN, Laserschneiden
  • Anwendbares Material: Metall, Aluminium Cooper Kohlenstoff-Edelstahl
  • Zustand: Neu
  • Lasertyp: Faserlaser
  • Schnittbereich: 1300 * 2500 mm
  • Schnittgeschwindigkeit: 20 m/min
  • Unterstützte Grafikformate: AI, PLT, DXF, Dwg
  • Schnittstärke: abhängig von den Materialien
  • CNC oder nicht: Ja
  • Kühlmodus: WASSERKÜHLUNG
  • Steuerungssoftware: Schneider AC-Servosystem
  • Herkunftsort: Anhui, China
  • Marke der Laserquelle: RAYCUS
  • Marke des Laserkopfs: WSX
  • Servomotor Marke: Schneider
  • Führungsschiene Marke: THK
  • Kontrollsystem Marke: Cypcut
  • Gewicht (KG): 2900 KG
  • Hauptverkaufsargumente: Hohes Sicherheitsniveau
  • Marke der optischen Linse: Wellenlänge
  • 1 Jahr Garantie
  • Anwendbare Branchen: Hotels, Bekleidungsgeschäfte, Baustoffgeschäfte, Produktionsanlagen, Maschinenreparaturwerkstätten, Heimgebrauch, Einzelhandel, Druckereien, Bauarbeiten, Energie und Bergbau, Werbeunternehmen
  • Maschinenprüfbericht: Wird bereitgestellt
  • Video Ausgangskontrolle: Mitgeliefert
  • Garantie auf Kernkomponenten: 1 Jahr
  • Kernkomponenten: Motor, Getriebe, Motor, SPS, Laserleistung
  • Betriebsmodus: kontinuierliche Welle
  • Konfiguration: 3-Achsen
  • Bearbeitete Produkte: Bleche und Rohre
  • Merkmal: Wassergekühlt
  • Produktname: FC1325 FC1530
  • Laserleistung: 1000 W
  • Laserquelle: Raycus (optionaler IPG)
  • Stellmotor: France Schneider
  • Laserkopf: WSX /Raytools
  • Positioniergenauigkeit: 0,05 mm
  • Linearschiene: Japan THK
  • Reduzierstück: Japan Shimpo Reduzierstück
  • Arbeitsbereich: 3000*1500mm
