CNC-Servo-Abkantpresse 250 t / 3,2 m 3 + 1-Achse 3-Meter-Blech-Abkantpresse

Hauptmerkmal

1. Geschweißte Stahlkonstruktion durch Normalisierung und Hochfrequenzvibration zur Beseitigung von Spannungen, um die Gesamtgenauigkeit von Werkzeugmaschinen sicherzustellen, weist eine hervorragende Steifigkeit, Antiverzerrung und Antikippfähigkeit auf.

2. Die Hauptzylinder der beiden Seiten gehören zur CNC-Achse der elektrohydraulischen CNC-Biegemaschine, bei der Y1-, Y2-Achsen synchronisiert sind, die mit aus Deutschland importierten hydraulischen Servoventilen und der deutschen HEIDENHAIN-Gitterregelung kompatibel sind, genaue Rückmeldung, Schieber laufen genau, wiederholen Schiebergenauigkeit und Parallelpräzision können /- 0,01 mm erreichen.

3. Automatisches hydraulisches konvexes Kompensationssystem für den Arbeitstisch (V-Achse), um den Einfluss der Schieberverformung des Werkstücks während des Biegens zu beheben. Die Kompensationszahlen werden automatisch vom CNC-System angepasst, bequem und genau. (mechanische Kompensationstabellenstruktur für optional)

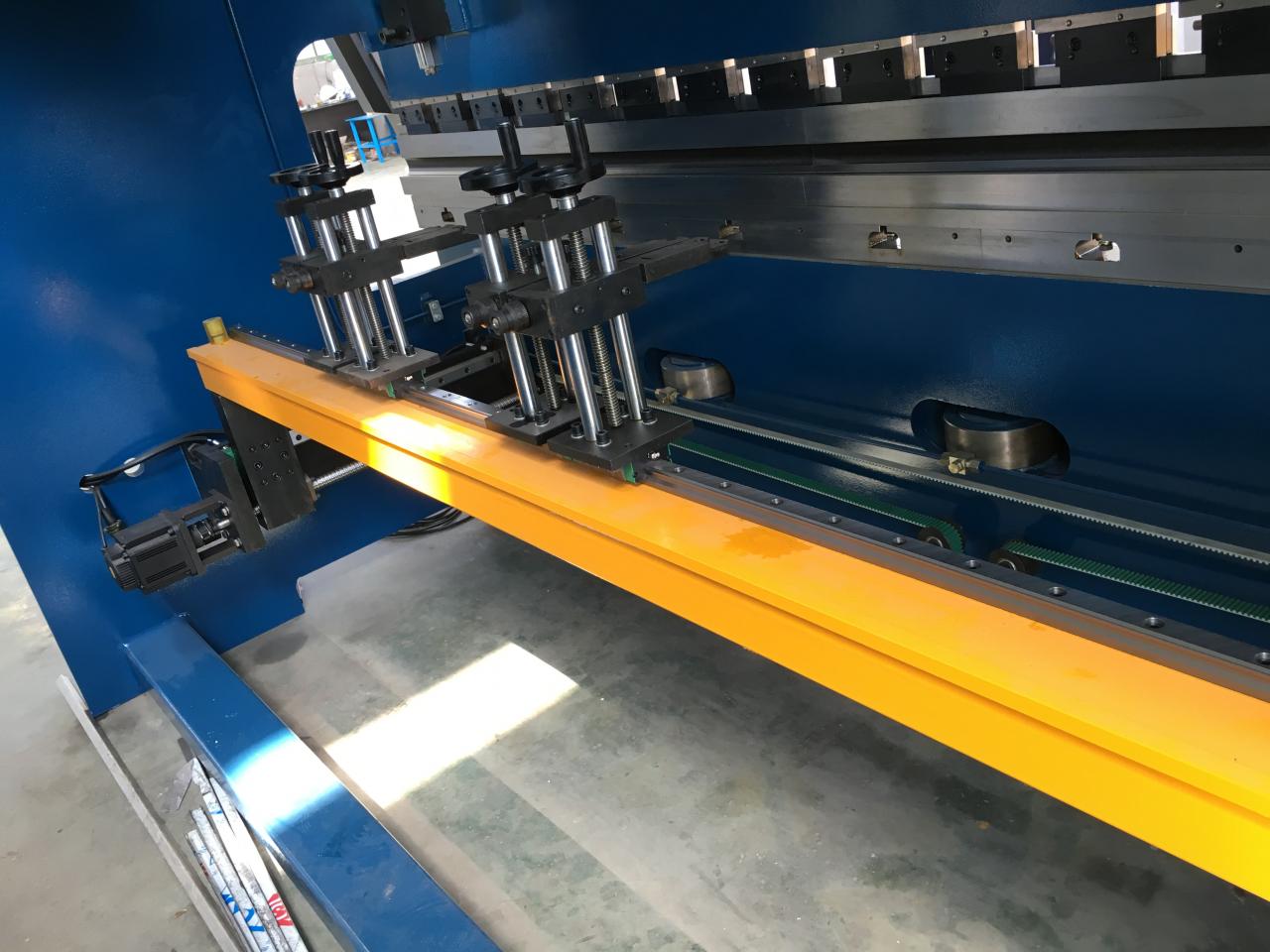

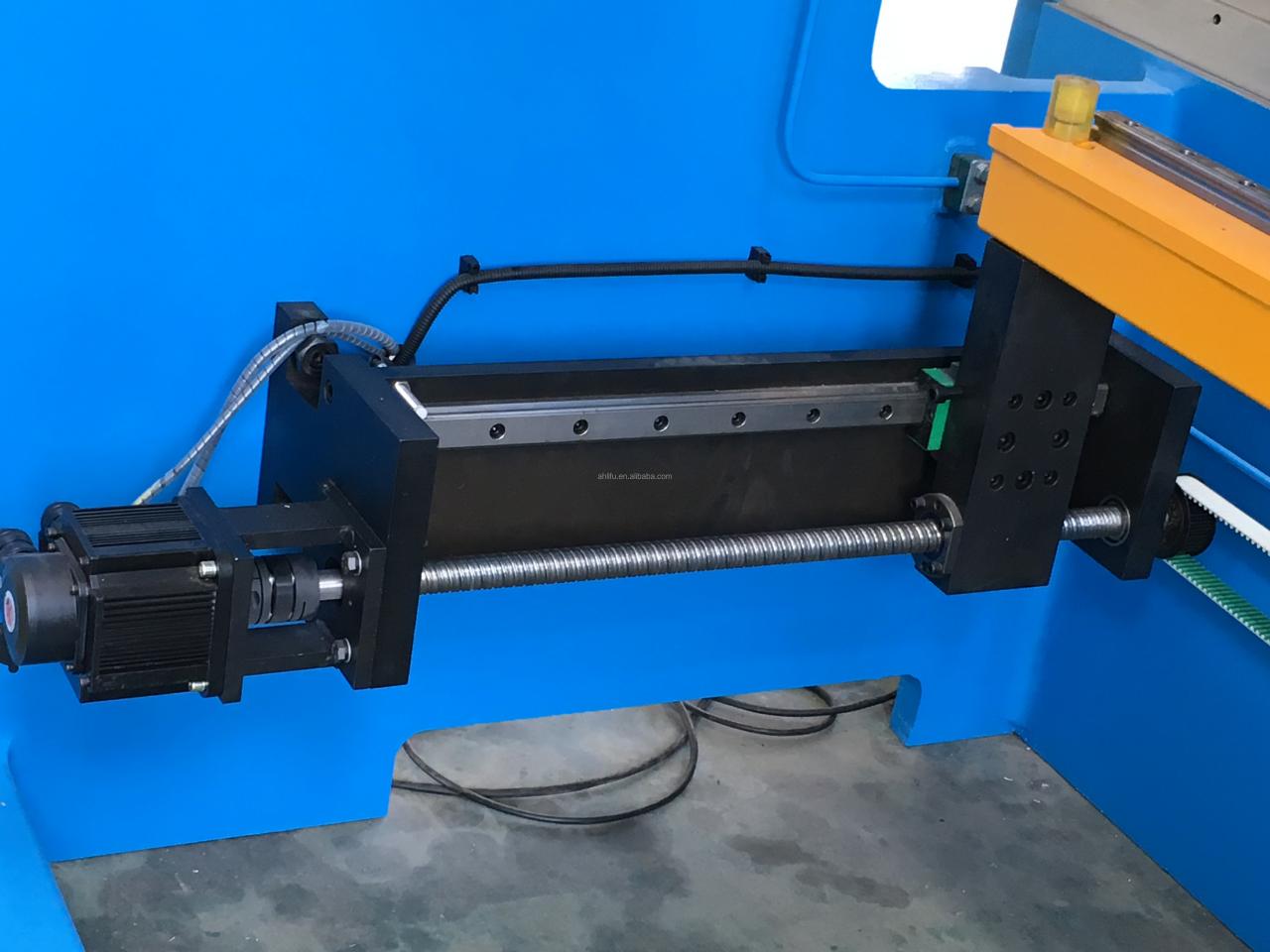

4. Hinteranschlag (vordere und hintere Position) ist die X-Achse in CNC-Biegemaschine, angetrieben von Servomotor, CNC-System, Übertragung durch Präzisionskugelumlaufspindel, Linearführung, Synchronriemenrad, läuft schnell und positioniert Daten genau. (Benutzer könnten die R-Achse oder R1-Achsen, R2-Achse, Z1-Achse, Z2-Achse usw. erweitern.)

5. Das vordere Zuführgerät bewegt sich seitlich durch eine Präzisions-Linearführung und kontrolliert leicht den Abstand zwischen den Armen. Einstellbares Höhenniveau, das den Komfort beim Biegen des Werkstücks erheblich verbessert.

6. Mit Schnellspannpaletten-Biegeform, kompatibel mit Durchbiegungskompensationsmechanismus. Kombinierter Typ einer modularen CNC-Biegeform, um eine hohe Präzision und hohe Effizienz des Biegens zu gewährleisten. Anpassung der Position der unteren Form praktisch bei unterschiedlichen Arbeitsbedingungen.

7. Beide Enden der Maschine sind mit einem Gitterlineal ausgestattet, mit dem der genaue Abstand zwischen dem Schlitten und dem Arbeitstisch gemessen wird. Mit Maschinenrahmen ausgestattete C-Typ-Platte, in der C-Platte installiertes Gitter, um die Auswirkung der Säulenverformung auf die Position des Schiebers zu eliminieren. Die Feedback-Daten der Schieberposition werden sofort an das numerische Steuersystem übertragen, um das geschätzte Servoventil-Steuersignal S1 ~ S2 und den Ausgang zu steuern und den Ausgangsstrom von zwei hydraulischen Servoventilen zu steuern, so dass zwei Zylinder synchronisiert werden.

Aktivitäten Balkenstruktur für die Vierpunktpositionierung, gute Stabilität, Y1, Y2-Achse individuell programmierbar, im Teilzustand anbaubar, konische Biegung (Schrägbiegung).

Unterbrechen Sie die Druckhaltung nach dem Biegen, um die Elastizität des Werkstücks zu verringern, die Druckhaltezeit kann eingestellt werden.

8. Sicherheitsbarriere um die Maschinerie und photoelektrische Schutzvorrichtung, zum des sicheren Arbeitens sicherzustellen. (Laserschutzgerät für optional)

Technische Parameter

NEIN	Artikel	Wert	Einheit
1	Nennkraft	1000	KN
2	Arbeitstischlänge	2500	mm
3	Abstand zwischen Löchern	2020	mm
4	Tiefe der Kehle	320	mm
5	Widder reisen	120/150	mm
6	Maximale Öffnungshöhe	320/350	mm
7	Hauptstrom	7.5/11	KW
8	Halstiefe	320	mm
9	Gewicht	6000	kg
10	Abmessungen	250016002400	mm

Haupt-Outsourcing-Teile

NEIN	Teilname	Outsourcing-Hersteller
1	Synchrongesteuertes Proportionalventil	Bosch Rexroth
2	Proportionales Druckregelventil	Bosch Rexroth
3	Ölpumpe	Bosch Rexroth
4	Dichtungsring	Japan VALQUA
5	Schlauchverbinder	EMB
6	Motor	Siemens
7	Elektrisch	Schneider
8	Kugelumlaufspindel	Taiwan HIWIN
9	Linearführung	Taiwan HIWIN
10	Gitter Lineal	Heidenhain
11	Servomotor	ESTUN

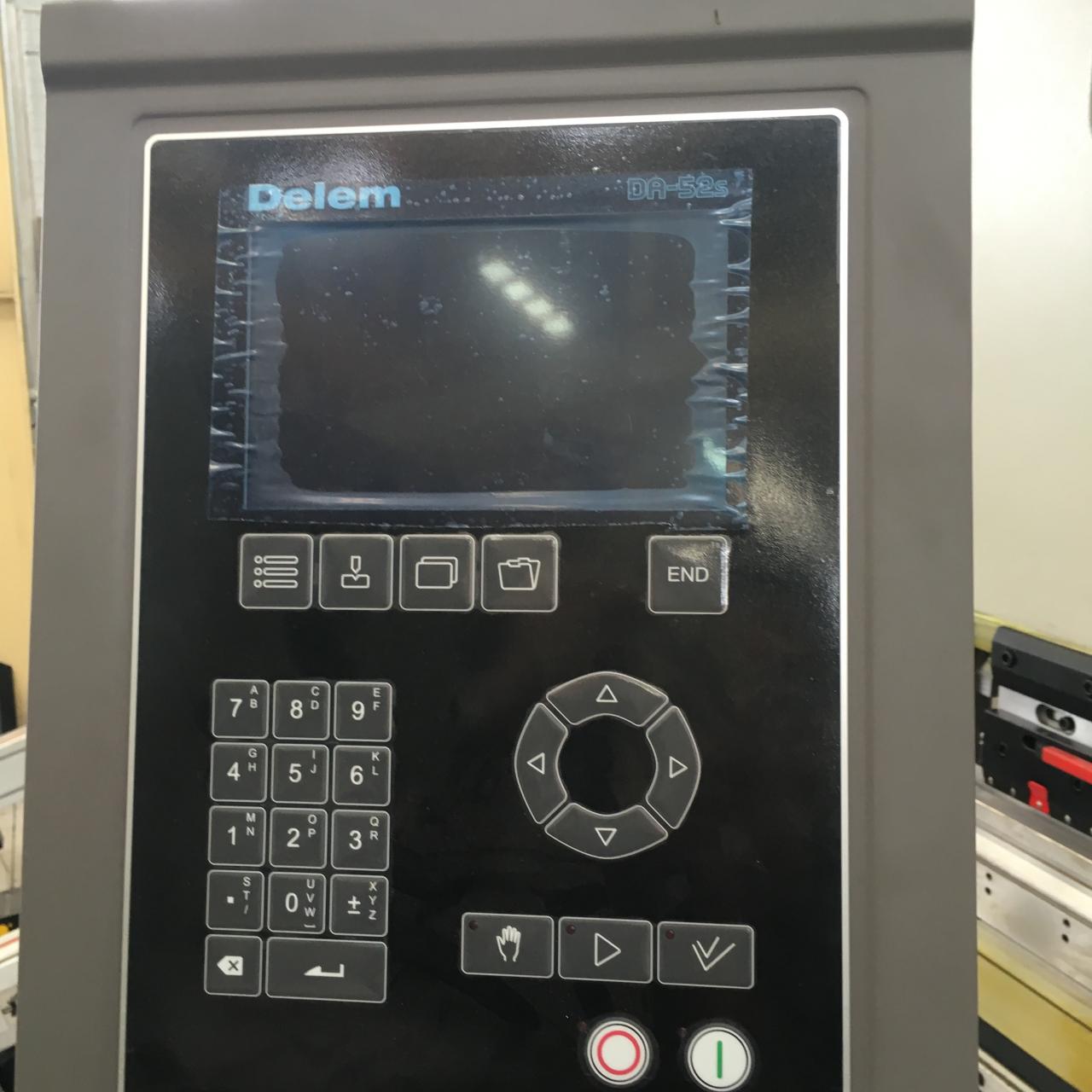

12	CNC-System	CNC-System DA52S

HINWEIS: CNC-Steuerungssystem ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S usw. optional

Detaillierte Bilder

Unser Service

Vorverkaufsservice

1. 24 Stunden online, Antwort in 2 Stunden, Lösung in 48 Stunden.

2. Empfehlen Sie die am besten geeignete Maschine entsprechend dem Zweck des Kunden,

3. Beispieltestunterstützung,

4. Fabrikbesuch wird begrüßt.

Kundendienst

1. Lösung an einem Tag bereitstellen, Beschwerde in 2 Tagen lösen.

2. Schulung zur Installation und Verwendung der Maschine

3. Ingenieure, die verfügbar sind, um Maschinen in Übersee instand zu halten

4. Ein Rabatt für einen langjährigen Kooperationskunden

5. Garantie 2 Jahre

Verpackung & Lieferung

1) Vor dem Verpacken wird die Werkzeugmaschine 48 Stunden lang getestet, um sicherzustellen, dass die gesamte Ausrüstung zu 100% hochwertig ist.

2) vor dem Laden, stabiles Paket, professioneller und erfahrener Lader reduzieren Schäden am Produkt während des Transports.

3) Wir haben unsere Maschine in einem Container mit Stahldraht befestigt, der während des Transports gut geschützt ist

4) Entladen, wir verwenden den Holzschrank, schützen die Maschine und können leicht mit dem Gabelstapler zum Entladen der Maschine verwendet werden.

FAQ

1. Wie wäre es mit Ihrer Maschinenqualität? Wir sorgen uns um die Qualität.

RE: RAYMAX ist eine ausgereifte Marke in CHINA, durch langjährige Forschung in der Technologie hat sich unser Design, einschließlich Struktur und detaillierter Sicherheit und Präzision, stark verbessert und kann alle CE-Standards oder strengere Standards erfüllen. Unsere Maschinen werden weltweit in etwa 50 Länder vertrieben, in denen es eine Metallplattenindustrie gibt, es gibt brillante Maschinen. Und wo es unsere Maschinen gibt, gibt es einen guten Ruf und die Zufriedenheit der Terminalbenutzer

2. Ob der Maschinenpreis mehr Rabatt sein kann?

BETR.: 1. RAYMAX liefert immer eine qualitativ hochwertige Maschine. Mit 10 Jahren Erfahrung hat unsere Maschine einen ausreichenden Qualitätsstandard, um sicherzustellen, dass die Maschine länger als die tatsächliche Garantiezeit arbeiten kann. Auf diese Weise sparen wir viel und denken für die Kunden voraus.

RE: 2. Eigentlich denkt RAYMAX auch über unser Preisniveau nach, wir sind sicher, Qualität = Preis und Preis = Qualität zu bieten, den passenden Preis und akzeptabel für die Kunden und langlebig für unsere Maschinen. Wir begrüßen Sie, verhandeln Sie mit uns und erhalten Sie eine gute Zufriedenheit.

3. Wie wäre es mit Ihrer Manufaktur in China?

RE: RAYMAX befindet sich in MaAnShan City, Provinz AnHui, dem führenden Gebiet in China und auch weltweit als Zentrum der Metallplattenlösungsmaschinen. Wir haben ungefähr 10 Jahre in diesem Bereich gearbeitet. Reiche Erfahrungen in diesem Bereich mit professioneller technischer Unterstützung und orientiertem Service.

Einzelheiten

Schieberhub (mm): 100 mm
Automatische Ebene: Vollautomatisch
Ausladung (mm): 250 mm
Maschinentyp: Torsionsstab, Abkantpresse
Länge des Arbeitstisches (mm): 3200
Breite des Arbeitstisches (mm): 160 mm
Zustand: Neu
Herkunftsort: Anhui, China
Material / Verarbeitetes Metall: Edelstahl, Aluminiumstahl, legierter Stahl, Eisenstahl usw
Automatisierung: Automatisch
Zusatzleistungen: Stanzen
Jahr: 2020
Gewicht (kg): 6000
Motorleistung (kw): 7,5 kw
Hauptverkaufsargumente: Multifunktional
Garantie: 3 Jahre
Anwendbare Branchen: Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Bauernhöfe, Heimgebrauch, Einzelhandel, Druckereien, Bauarbeiten, Energie und Bergbau
Standort des Ausstellungsraums: Ägypten, Kanada, Türkei, Italien, Frankreich, Vietnam, Peru, Saudi-Arabien, Indonesien, Pakistan, Indien, Mexiko, Russland, Spanien, Thailand, Marokko, Kenia, Südkorea, Chile, Vereinigte Arabische Emirate, Kolumbien, Algerien, Rumänien, Bangladesch, Südafrika, Kasachstan, Ukraine, Nigeria, Usbekistan, Tadschikistan
Marketingtyp: Neues Produkt 2020
Maschinenprüfbericht: Wird bereitgestellt
Video Ausgangskontrolle: Mitgeliefert
Garantie auf Kernkomponenten: 3 Jahre
Kernkomponenten: Lager, Motor, Pumpe, Druckbehälter, Motor
Leistung: Hydraulisch
Rohstoff: Blech
Anwendung: Biegen von Blechen
Sicherheit schützen: Schutzgitter
Motor: SIEMENS BEIDE
Elektrogerät: SCHNEIDER
Hydrauliksystem: REXROTH
Nenndruck (kN): 10000
Zertifizierung: ce
