Vollautomatische Hochleistungs-Blechbiegemaschine und CNC-Abkantpresse

Produktbeschreibung

Die Abkantpresse der PB-Serie verfügt über einen starren Rahmen für minimale Durchbiegung unter Last. Die Rahmenstähle sind deutschen Ursprungs, ultraschallkontrolliert und aus ST-44-Material. Das maschinelle Schweißen erfolgt mit Schweißgeräten und Schweißrobotern. Nach dem Schweißen führen wir einen Entspannungsprozess durch ein Vibrationssystem durch. Nach dem Entspannungsprozess geht der Maschinenrahmen zur Genauigkeit zu CNC-5-Achsen-Bearbeitungszentren. Alle Bezugsflächen und Anschlussbohrungen sind bearbeitet. Durch all diese Prozesse wird die Empfindlichkeit des Maschinenrahmens für eine lange Lebensdauer geschützt.

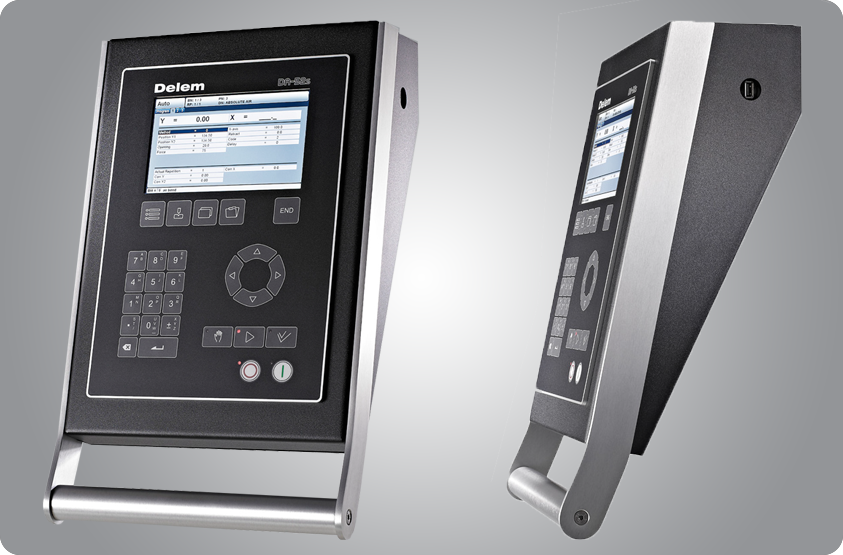

CNC-Steuerung

1. Schnelle Programmierung auf einer Seite

2. Hotkey-Navigation

3. 7-Zoll-Breitbild-Farb-TFT

4. Bis zu 4 Achsen (Y1, Y2 und 2 Hilfsachsen)

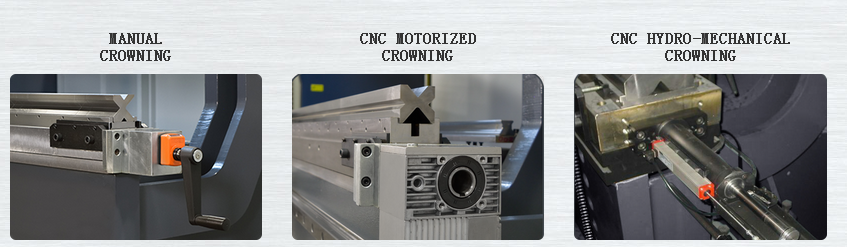

5. Balligkeitskontrolle

6. Werkzeug-/Material-/Produktbibliothek

7. USB, Peripherieschnittstelle

8. Erweiterte Y-Achsen-Steueralgorithmen für geschlossen

9. Schleifen- und Open-Loop-Ventile10.Schalttafelbasierte Steuerung mit optionalem Gehäuse

Detailbilder

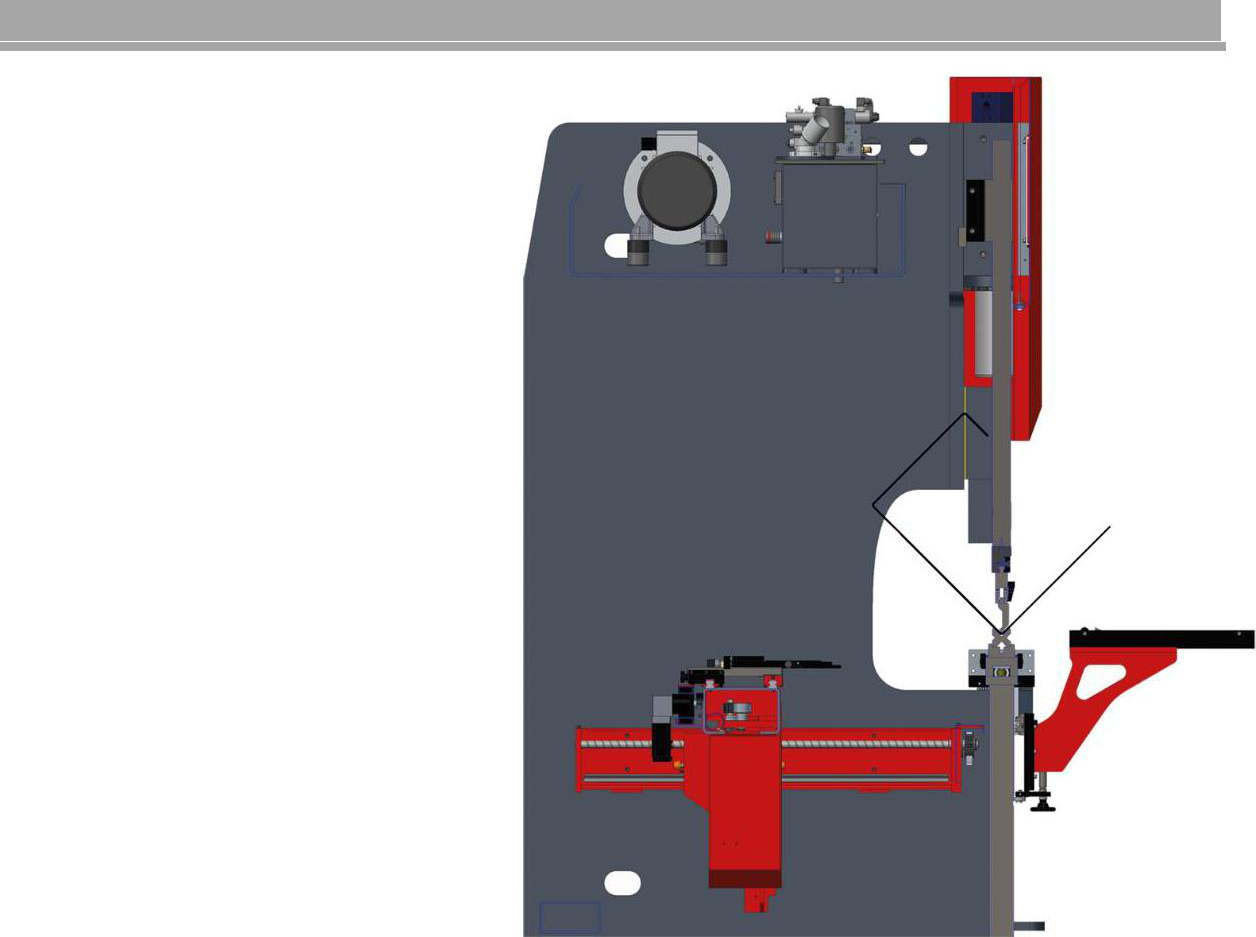

Seitenblick:

Die großen Öffnungen und Hübe der WC67K-Serie erleichtern die vielseitige Produktion von Teilen, die einen größeren Freiraum erfordern, um rentabel und einfach zu produzieren. Dies umfasst, ist aber nicht beschränkt auf die Herstellung von tief geschnittenen vierseitigen Schachteln. Dies sorgt für mehr Freiraum beim Biegen von Teilen mit größeren Flanschen. In einigen Fällen ermöglicht dies dem Käufer, eine Abkantpresse mit kleinerer Gesamtbiegelänge zu kaufen, eine Kostenersparnis, da dieser große Freiraum eine große Flanschbiegung bei den Abmessungen der Gesamtbiegelänge der Maschine ermöglicht.

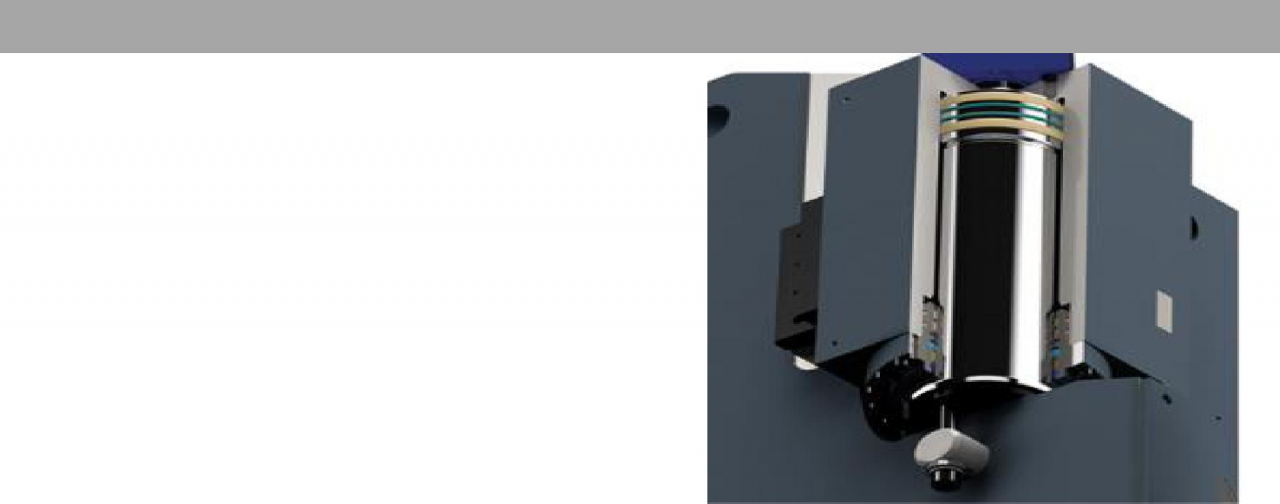

MASCHINENZYLINDER

Um ein Verkanten des Stößels ohne Beschädigung zu ermöglichen, da wir Kugelverbindungen verwenden.
Durch diese Art der Verbindung können auch Kraftspitzen schonend aufgenommen werden.

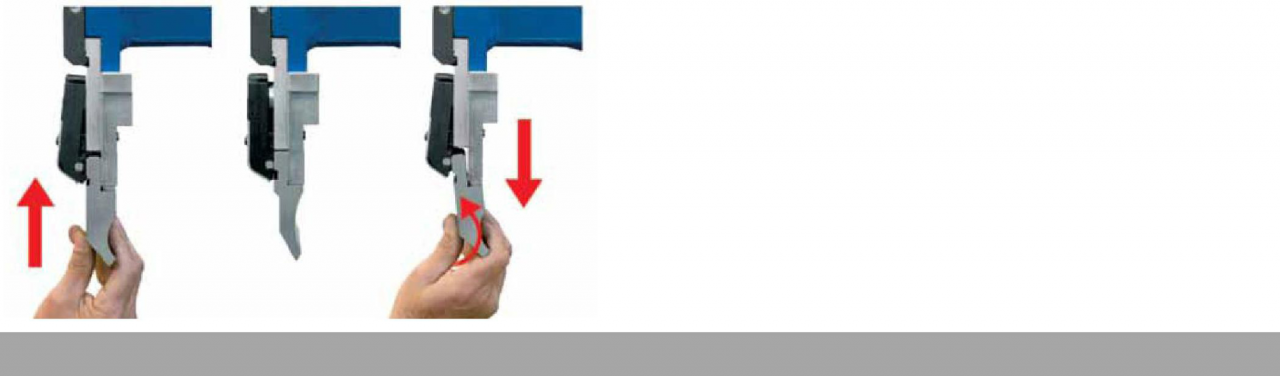

SPEED GRIP-SYSTEM

Das Speed-Grip-System reduziert den Zeitaufwand für den Werkzeugwechsel im Vergleich zu herkömmlichen Systemen um das 8,5-fache.

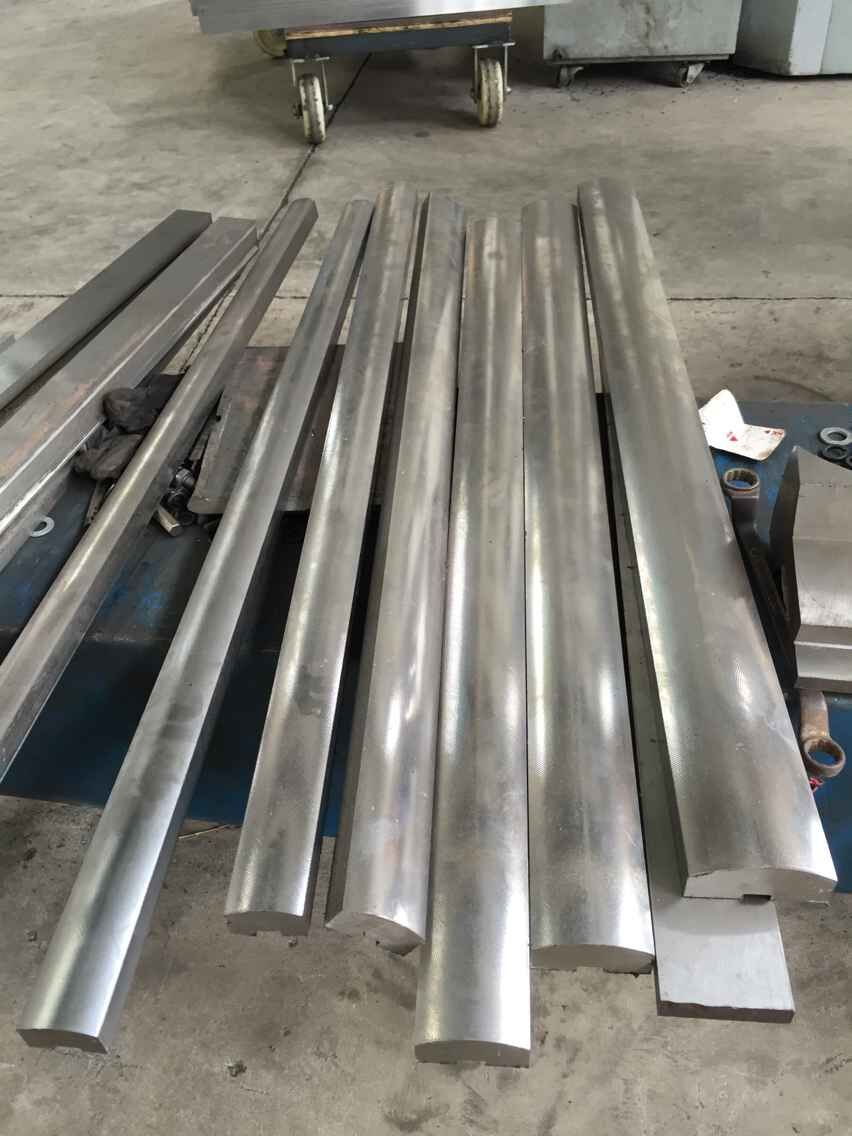

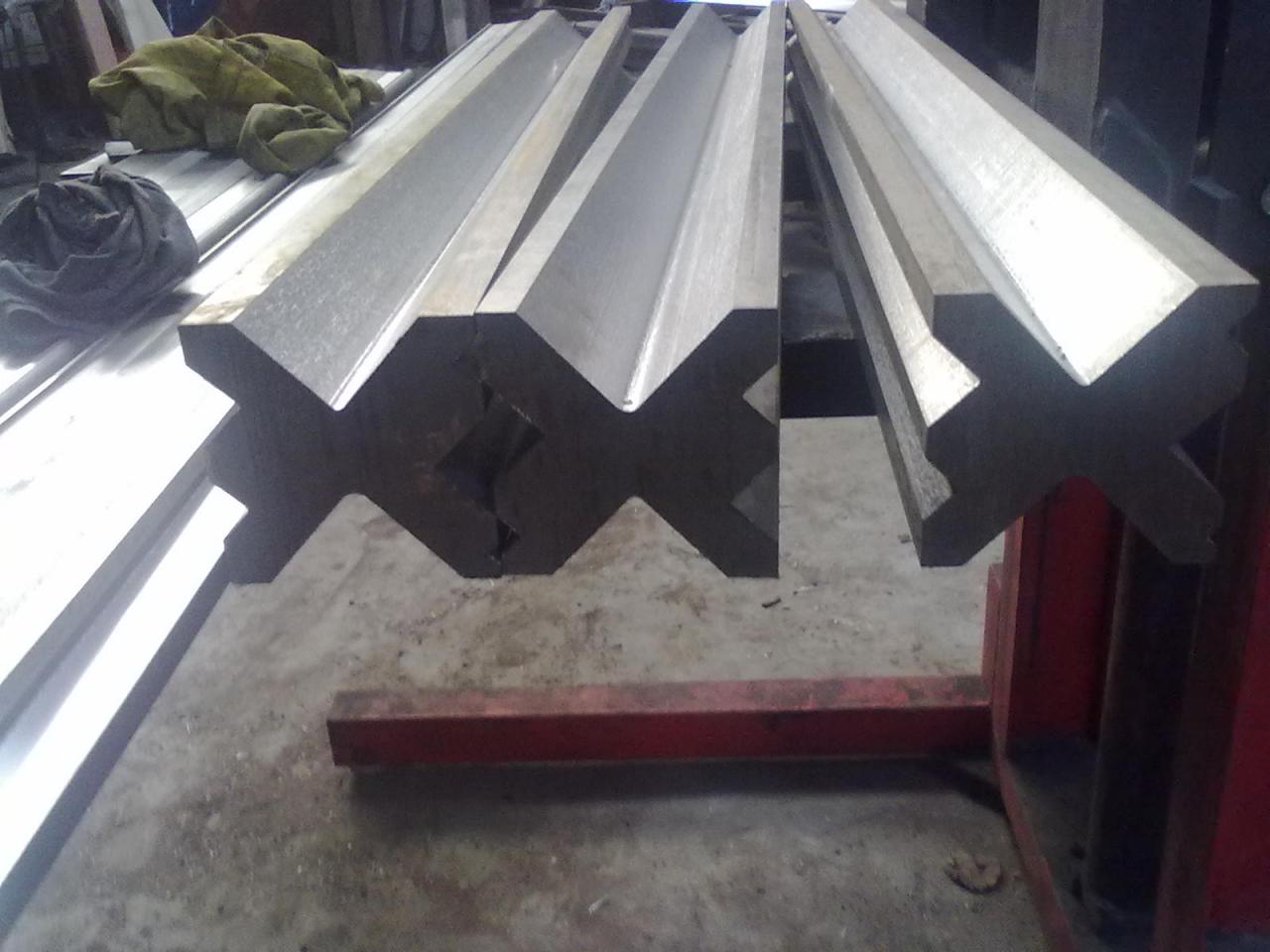

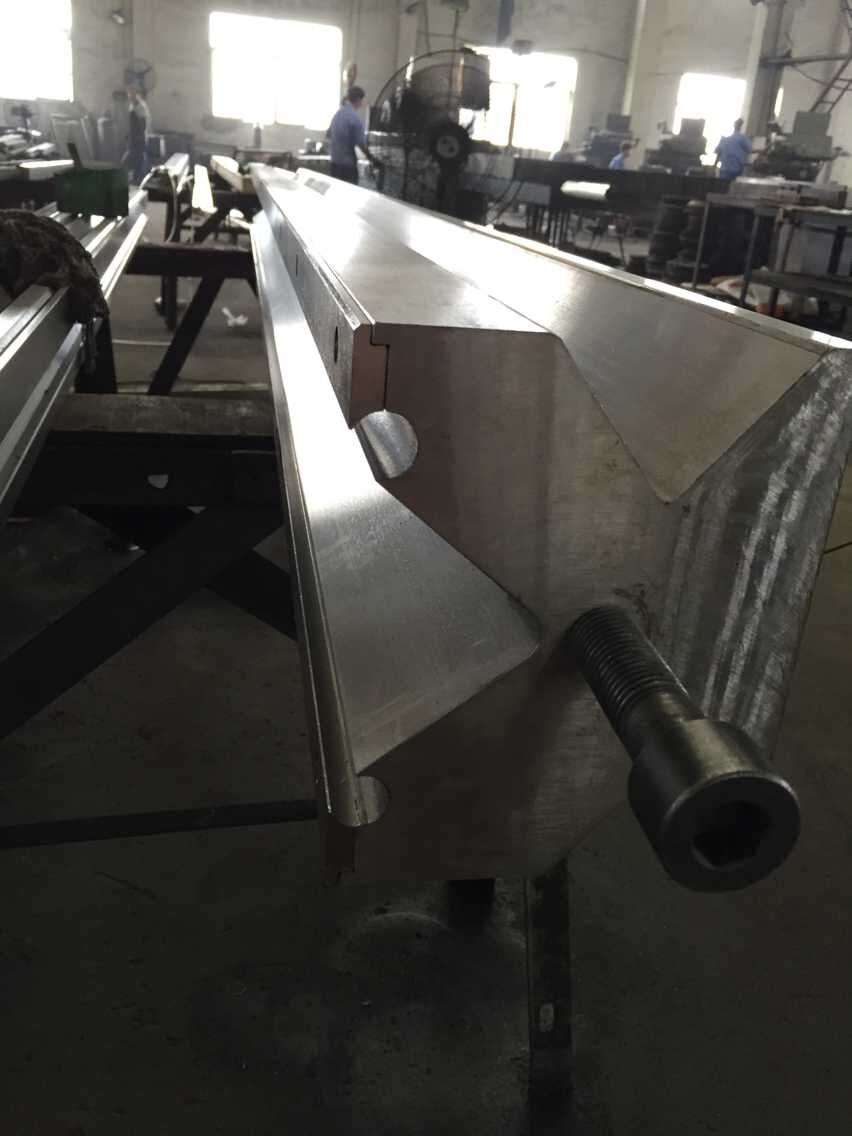

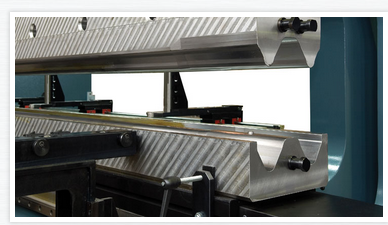

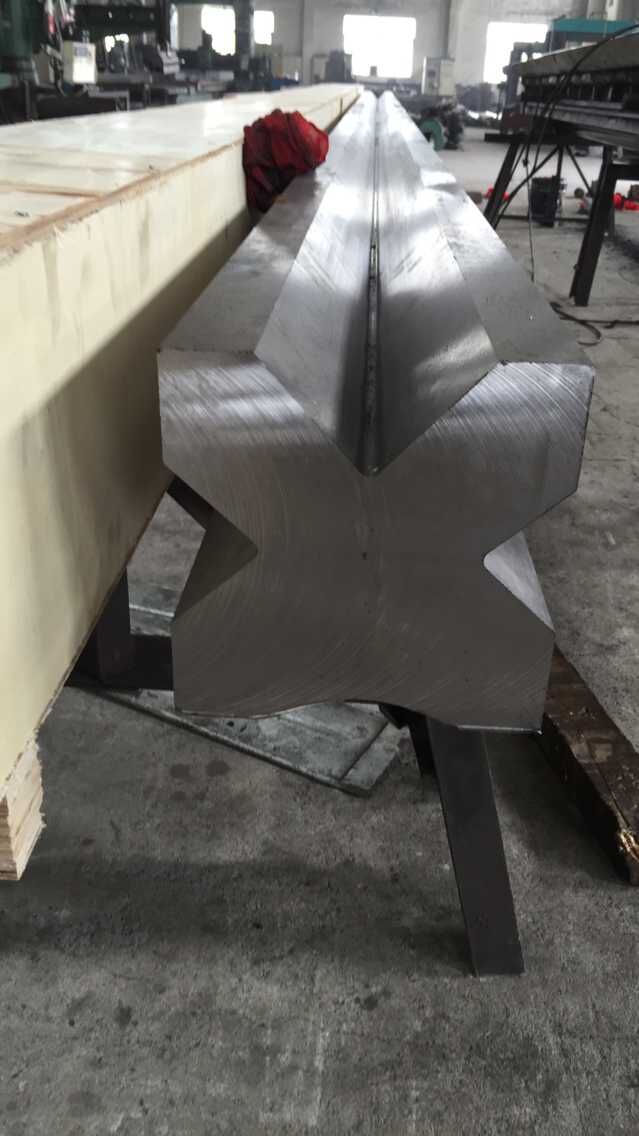

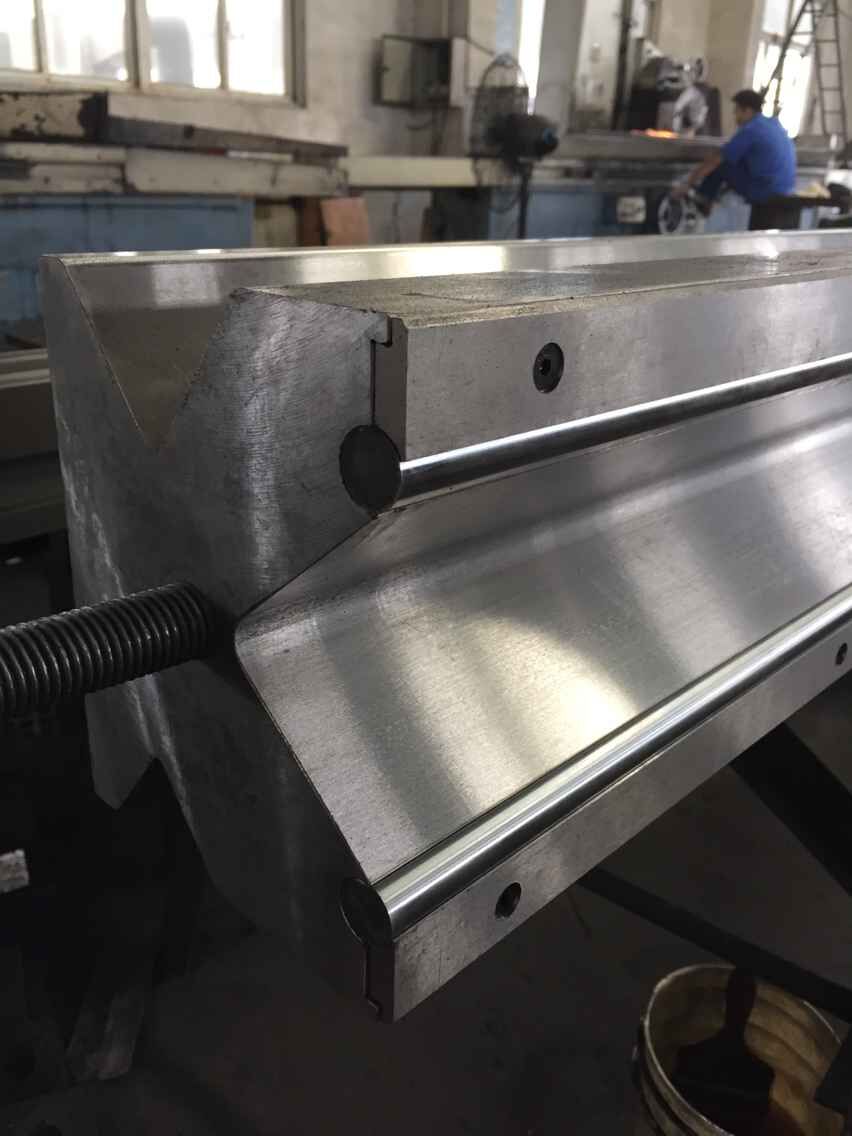

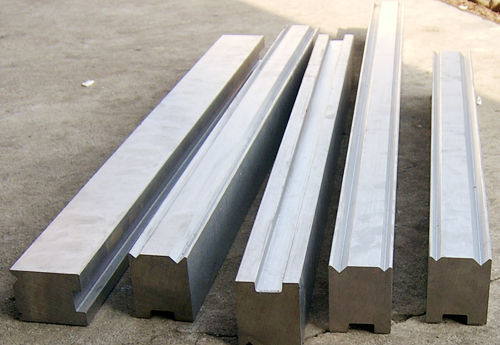

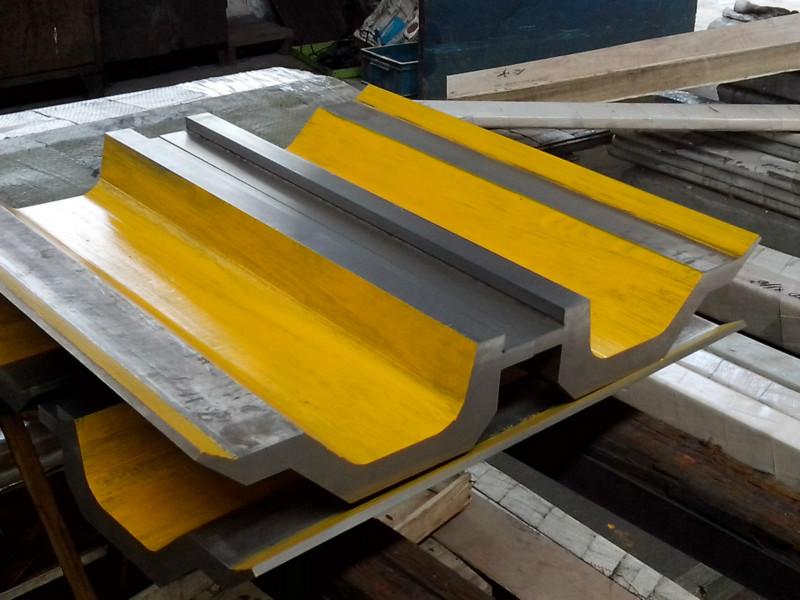

WERKZEUGE

Große Auswahl an Werkzeugen, Matrizen und Teilen auf Lager und sofort versandfertig, einschließlich Schwanenhals-, Standard-, amerikanische und europäische Werkzeuge; 4-Wege-Abkantbacken, Multi-V-Matrizen, Schnellspanner, Hinteranschläge und mehr.

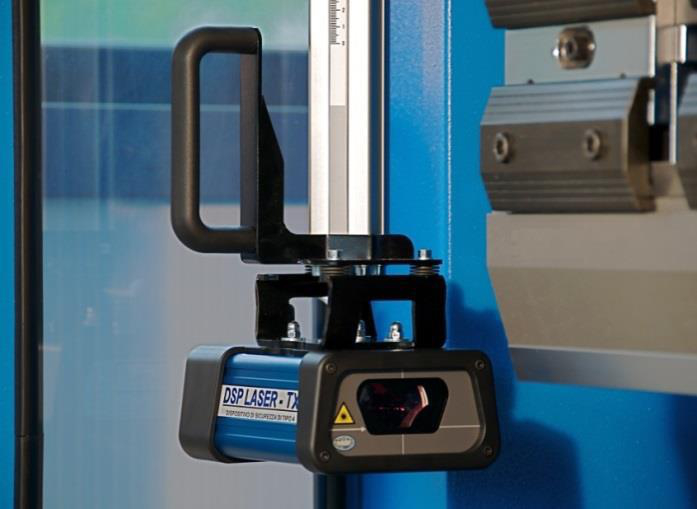

Lasersicherheitssysteme

* Innovatives Muster zum Schutz des Werkzeuggitters
* Vollständig fußpedalgesteuerter Betrieb

◦Kastenförmige Teilbiegefunktion

◦Patentierte Prozesssteuerung Typ 4

◦Innovative Sicherheitstechnik

◦Automatisierte Werkzeugkalibrierung.

◦ Biegen einer Kiste, ohne die Wirksamkeit des Sicherheitssystems zu eliminieren oder zu verringern.

◦Minimal langsamer Weg beim Biegen von Flachmaterial durch spezielle Anordnung der Laserstrahlen.

◦Zusätzliche Maschinenüberwachung (Not-Halt-Taster & Torverriegelungsschalter)

* CE-zertifizierte Sicherheitssteuerung der Kategorie 4 mit integrierten zwangsgeführten Relais und Encoder-Feedback-System.

Maschinenform:

Einzelheiten

• Schieberhub (mm): 120 mm
• Automatische Ebene: Vollautomatisch
• Ausladung (mm): 220 mm
• Maschinentyp: Synchronisiert
• Länge des Arbeitstisches (mm): 2500 mm
• Breite des Arbeitstisches (mm): 120 mm
• Abmessung: 2500*1300*2210
• Zustand: Neu
• Herkunftsort: Anhui
• Material / verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium
• Automatisierung: Automatisch
• Zusatzleistungen: Auf Länge geschnitten
• Gewicht (KG): 4000
• Motorleistung (kw): 5,5 kw
• Hauptverkaufsargumente: Automatisch
• Garantie: 2 Jahre
• Anwendbare Branchen: Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Heimgebrauch, Bauarbeiten, Energie und Bergbau, Werbeunternehmen
• Standort des Ausstellungsraums: Keine
• Marketingtyp: Neues Produkt 2021
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Lager, Motor, Druckbehälter
• Zertifizierung: ce
• Kundendienst bereitgestellt: Kostenlose Ersatzteile
• Produktname: WC67K 125T/2500mm
• Typ: PB
• Anwendung: Biegen von rostfreien Platten
• Steuersystem: DA52S
• Biegelänge: 2500 mm
• Nenndruck (kN): 1250 kN
• CNC-Steuerungssystem: CNC
