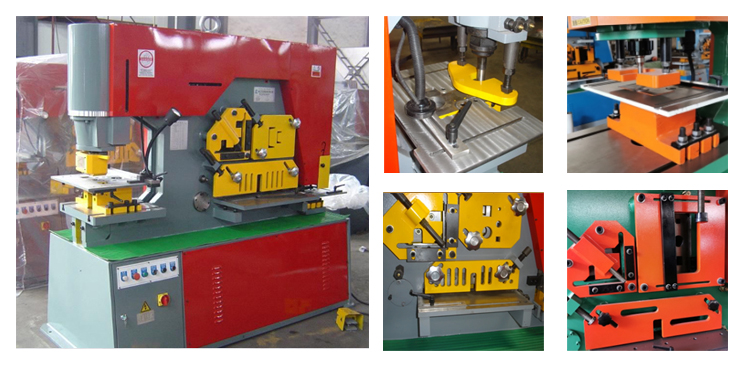

Q35y Hydraulische Hüttenarbeiter-kombinierte Bohrmaschine-Stanz- und Schermaschine

Hydraulischer Antrieb, ist derzeit die Co-Stanzmaschine die neuesten Produkte, kann Blech, Vierkantstahl, Rundstahl, Winkelstahl, U-Stahl, Langträger zum Schneiden, Stanzen und Zuführvorrichtung mit Scherblock.

Merkmale

1. Hydraulische Doppelzylinder-Stanz- und Schermaschine

2. Großer Stanztisch mit Mehrzwecktisch

3. Hintere Ausklinkstation, langsamer Schritt und einstellbarer Hub an der Stanzstation

4. Stanzen Umfassendes Sortiment an universellen Stempeln und Matrizen ist verfügbar.

5. Scheren Rund- und Vierkantscheren haben mehrere Löcher für eine Vielzahl von Größen.

6. Kerben Einzigartiges Design ermöglicht das Schneiden von Winkel- und Flachstangen. Elektrischer Verriegelungsschutz und drei Messanschläge für präzise Positionierung.

Anwendung

Die multifunktionale kombinierte hydraulische Stanz- und Schermaschine eignet sich für Stabstahlverarbeitungsanlagen, Tunnel, Brücken und andere Projekte von Autobahnen und Hochgeschwindigkeitsbahnprojekten. Sie eignet sich für die Bearbeitung von Stahlblechen, Winkeleisen, U-Stählen, I-Trägern, Rundstählen und Vierkantstählen. Diese Maschine hat mehrere Funktionen, hohe Effizienz, Arbeitsersparnis und Ausrüstungsinvestitionen. Es ist ein unverzichtbares Werkzeug für die Stahlverarbeitung.

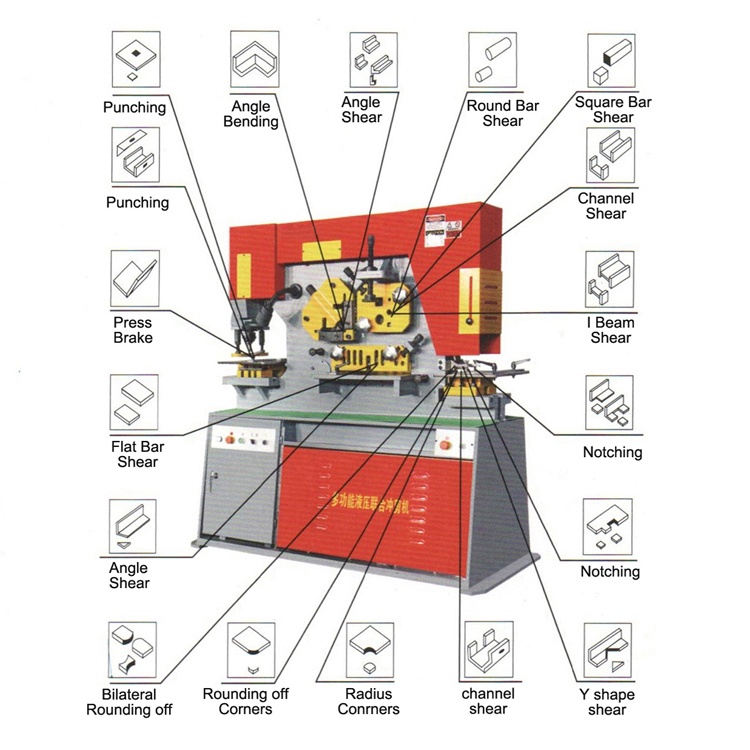

Hauptfunktionen

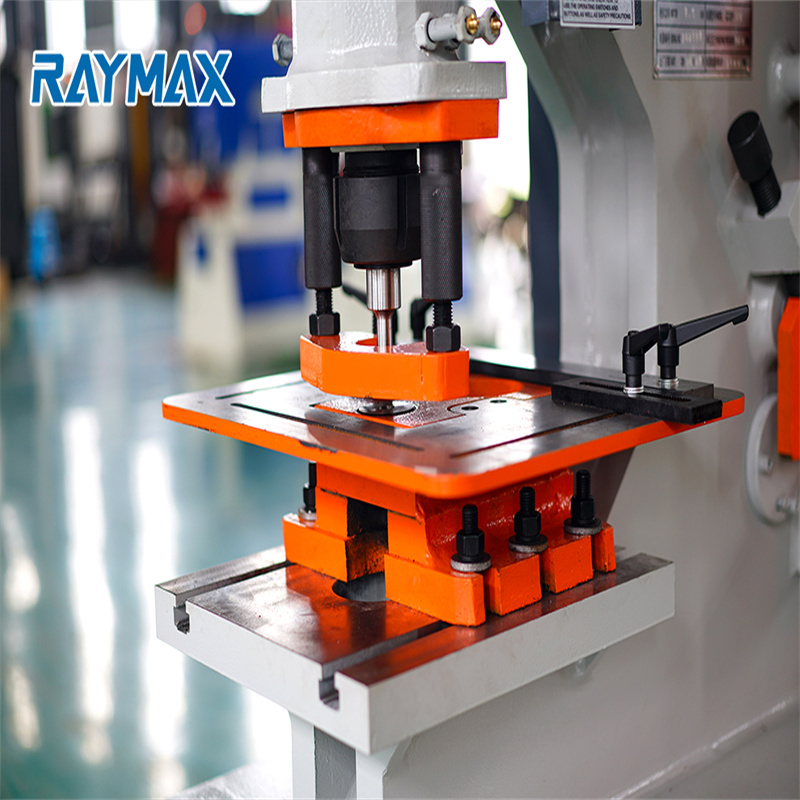

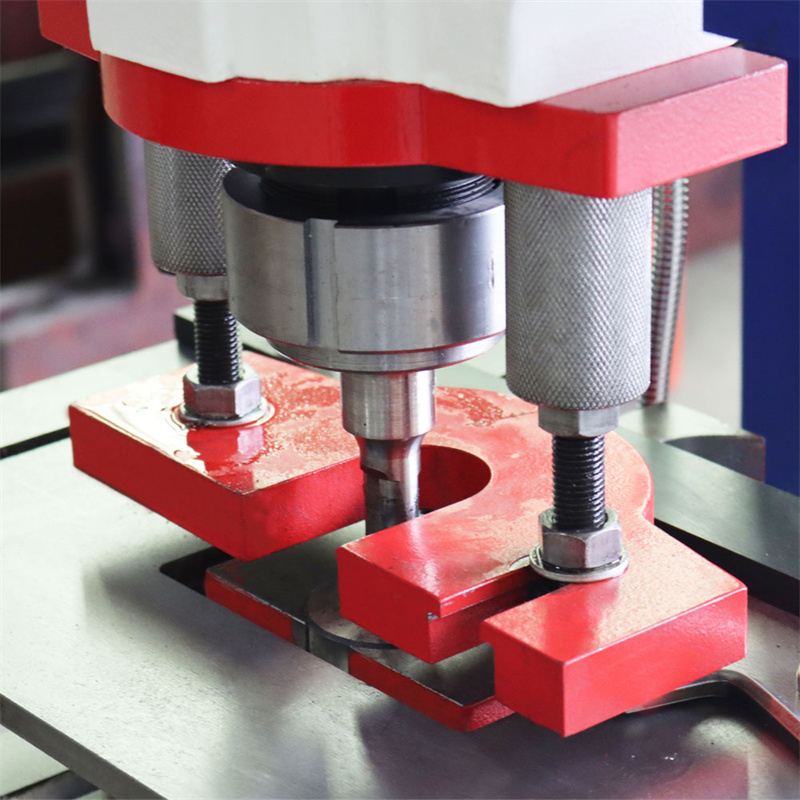

Stanzen:

Umfassendes Sortiment an universellen Stempeln und Matrizen ist verfügbar. Einzigartiger Stil ermöglicht Eisenstanzen mit großem Winkel und Stanzen mit großen Kanälen. Großes Sichtfenster am wegschwenkbaren Design des Abstreifers für einfache Bedienung Wechselkupplungsmutter und -hülse für schnellen Wechselwechsel.

Scheren:

Rund- und Vierkantscheren haben mehrere Löcher für eine Vielzahl von Größen. Einstellbarer Niederhalter zum Schneiden von Rund-/Vierkantstangen, Kanälen/Balken. Große starke Bewachung für maximale Sicherheit. Die Winkelschere hat die Fähigkeit, einen Winkel von 45° sowohl am oberen als auch am unteren Bein zu schneiden. Dies gibt dem Bediener die Möglichkeit, eine Bilderrahmenecke für perfekte Schweißnähte herzustellen. Diamantförmige Klinge für Qualitätsschnitte mit minimalem Materialverlust und minimaler Verformung. Leicht einstellbarer Niederhalter für präzises Schneiden von Platten. Großer 15-Zoll-Quadratarm mit eingelegter Skala. Spezielle, verzerrungsfreie Klinge für Qualitätsschnitt. Untere Klinge hat vier nutzbare Kanten.

Einkerbung:

Das einzigartige Design ermöglicht das Schneiden von Winkel- und Flachstangen. Elektrische Verriegelungssicherung und drei Messanschläge für präzises Positionieren. Das Ausklinkteil dieser hydraulischen Schmiede eignet sich perfekt zum Ausklinken von Blechen, Winkeleisen und vielem mehr. Die Ausklinkstation hat auch einen übergroßen Tisch mit Materialanschlägen. Dieser Teil der Maschine kann auch mit dem optionalen V-Ausklinker ausgestattet werden.

Biegen:

Biegen Sie die Platte auch unter 500 mm. Alle Komponenten der Maschine sind in ihrer Sicherheit und Funktion von höchster Qualität. Q35Y Hüttenarbeiter Scher- und Stanzmaschine CE-zugelassener hydraulischer Eisenarbeiter Q35Y

Produktparameter

SPEZIFIKATIONEN FÜR hydraulische Eisenarbeiter
Modell	Stanzdruck (T)	Max. Schnittstärke von Stahl	Eine Reisegröße (T * W) (mm)	Halstiefe (mm)	max. Motorleistung (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Wir verwenden die berühmte Marke für kombinierte Stanz- und Schermaschinenkonfigurationen für hydraulische Eisenarbeiter, reibungslose Schneidwirkung, gute Qualität und hohe Leistung.

Nein.	Artikel	Menge	Marke
1	Motor	1 Satz	Siemens China
2	Ventil	1 Satz	Yuken Japan
3	Pumpe	1 Satz	Atos Italien
4	Elektrische Hauptteile	1 Satz	Siemens China
5	Hydrauliksystem	1 Satz	Rexroth Deutschland
6	Öldichtungen	1 Satz	NOK Japan
7	Verdrahtungsklemmenblock	1 Satz	Weidmüller Deutschland
8	Zeitrelais	1 Satz	Omron Japan

FAQ

1. Akzeptiert Ihr Unternehmen ein individuelles Angebot, haben wir einen besonderen Bedarf.

RAYMAX ist ein Unternehmen, das sich auf die Forschung und Herstellung von modularen CNC-Maschinen konzentriert. Wir haben eine sehr reiche Erfahrung und starke Forschungs- und Entwicklungskapazitäten für Werkzeugmaschinen. Wir sind gerne bereit, Ihnen kundenspezifische, hocheffiziente Geräte anzubieten, solange Sie bestimmte Anforderungen haben.

2. Welches Zertifikat erhält die Maschine in Ihrem Unternehmen?

Wir haben die ISO9001-Qualitätssystemzulassung und die CE-Zertifizierung bestanden.

3. Haben Sie eine Preisliste für optionale Konfigurationen?

Wir haben verschiedene Konfigurationen und so viele verschiedene Spezifikationen, dass wir Ihnen keine Preisliste anbieten können. Bitte wenden Sie sich an unseren Vertriebsingenieur, wenn Sie an einer bestimmten Konfiguration interessiert sind.

4. Akzeptiert Ihr Unternehmen den CIF-Preis?

Der CIF-Preis beinhaltet die Versandkosten der CNC-Maschine, die je nach Zielhafen und verschiedenen Monaten angegeben werden muss. Bitte kontaktieren Sie uns, wenn Sie einen solchen Bedarf haben. Der CIF-Preis beinhaltet auch eine Seeprämie, die 2 ‰ von 1,1 * Gesamtbetrag beträgt.

5. Wenn Ihr Techniker in unser Land kommt, um die Maschine zu reparieren und eine Schulung zu absolvieren, wie viel kostet das?

Die Kosten beinhalten hauptsächlich die Kosten für Hin- und Rückflugtickets, Verpflegung und Unterkunft sowie V isa-Gebühren. Personalkosten sind
100USD/Tag/Person, normalerweise ist es ein Zwei-Personen-Job. Aber es wird für eine große Ausrüstung oder Installation und Debugging der gesamten Linie abhängen.

6. was ist die garantie?

Die Garantie beträgt 12 Monate und beginnt mit dem Tag, an dem die Maschine im Hafen des Importeurs ankommt.

7. Was sind Ihre Transportmittel?

Für die meisten Länder transportieren wir unsere Maschine auf dem Seeweg, während wir für Binnenländer den Eisenbahn- oder Autobahntransport nutzen können. Exportierte CNC-Maschinen werden alle in einer Holzkiste verpackt, die in einem 40 HQ befestigt werden kann.

8. Wenn die Garantie für die Maschine abgelaufen ist, wie werden die Kosten für Zubehör in Rechnung gestellt?

Für die Maschine außerhalb der Garantie, die Ersatzteile benötigt, berechnen wir gemäß dem Ersatzteilangebot. Wenn Sie Fragen haben, senden Sie uns bitte eine E-Mail für eine Beratung.

9. Was würde ich bei einem Maschinenausfall tun?

Wenn die Fehlfunktion des Geräts und die Benutzer nicht behoben werden können, senden Sie uns bitte eine E-Mail zur Beratung. Unsere Serviceabteilung wird innerhalb von 24 Stunden antworten.

10. Wie definiere ich die Maschinengarantie? Wann hast du mit der Zeitmessung begonnen?

Wir identifizieren die Garantie anhand der Fabriknummer. Der Garantiezeitraum beginnt nach der Inbetriebnahme und Abnahme der Ausrüstung. Wenn Sie Fragen haben, senden Sie uns bitte eine E-Mail für eine Beratung.

11. Wie lange ist die Garantiezeit der Werkzeugmaschine?

Wir verpflichten uns zu Kundenmaschinen mit einer einjährigen Garantie. Für den Kauf des Benutzers, der als Mitglied auf dieser Website registriert ist, mit der Fabriknummer der Maschine, genießen Sie eine erweiterte Garantie von 3 Monaten. Einzelheiten entnehmen Sie bitte dem Mitgliederservice.

12. Hat RAYMAX ein Wartungshandbuch und eine Bedienungsanleitung?

Jede CNC-Maschine, die das Werk verlässt, wird zusammen mit verwandten Serien oder Modellen die englische Anleitung einschließlich Wartungshandbuch und Bedienungsanleitung enthalten. Angehängte Dokumentationen können auch CNC-Steuerungsanweisungen, Teileanweisungen, die Sie gekauft haben (wie Drehtisch, Ölkühler) enthalten.

Einzelheiten

• CNC oder nicht: Normal
• Zustand: Neu
• Nennkraft (kN): 650
• Energiequelle: Hydraulisch
• Jahr: 2021
• Spannung: 380 V/220 V optional
• Abmessungen (L*B*H): 1860 x 800 x 1900 mm
• Motorleistung (kW): 4
• Gewicht (T): 3
• Hauptverkaufsargumente: Konkurrenzfähiger Preis
• 1 Jahr Garantie
• Standort des Ausstellungsraums: Rumänien, Ägypten, Kenia, Marokko, Russland, Thailand, Vereinigtes Königreich, Sri Lanka
• Anwendbare Branchen: Bauernhöfe, Produktionsanlagen, Bauarbeiten, Werbeunternehmen, Maschinenreparaturwerkstätten, Baustoffgeschäfte
• Kundendienst angeboten: Ingenieure stehen zur Verfügung, um Maschinen im Ausland zu warten
• Name: Q35Y-16 Hydraulische Eisenarbeitermaschine und Scherstahlstanzen
• Leistung: Hydraulischer Antrieb
• Verwendung: Blechstanzen Schneiden Biegen
• Typ: Co-Stanzen
• Verarbeitungsmaterial: Stahl
• Verwendung: Quadratischer I-Träger aus Stahl
• Unter Verwendung von FÜR: Runder Stahlkanalstahl des Engelsstahls
• Verwenden von IN: Stanzen
• Verwendung auf: Stanz- und Zuführgerät
