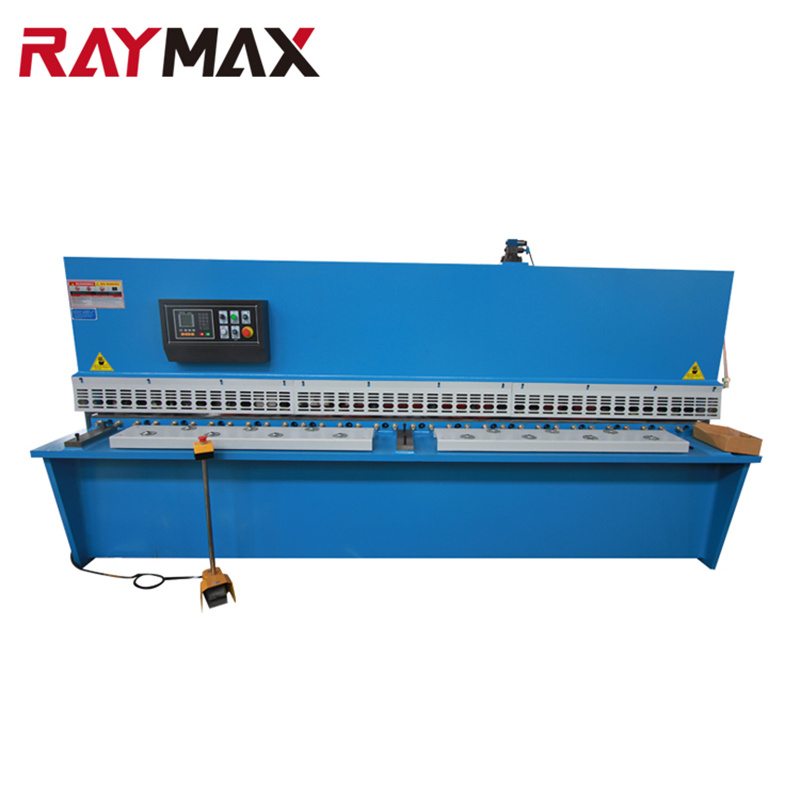

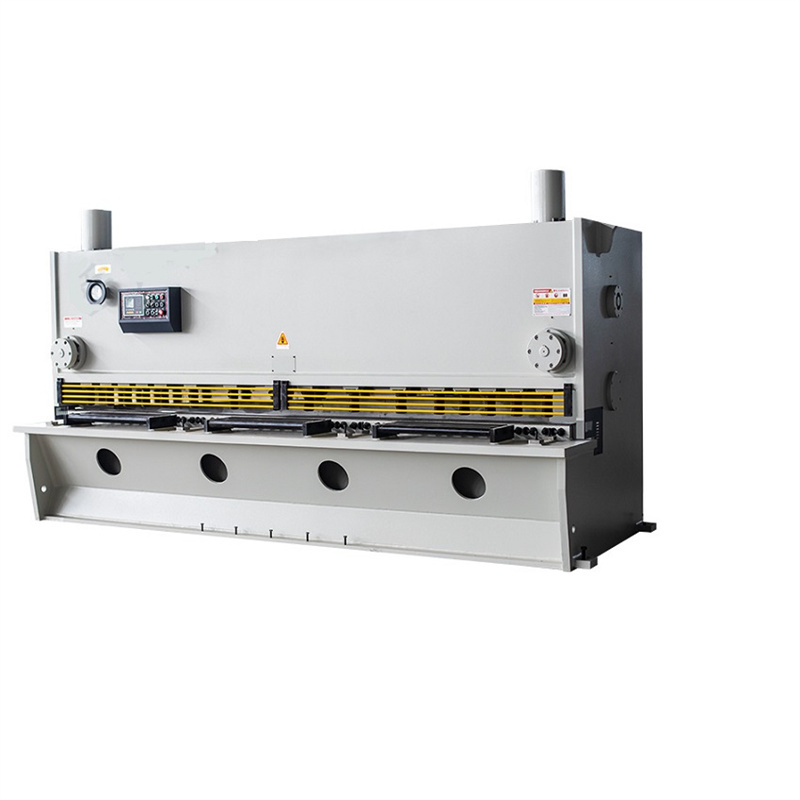

QC11K 10 12 16 mm 3200 4000 mm Metall-Guillotine-Schere CNC-Guillotine-Schermaschine

Produktinformation

CNC Hydraulische Guillotine | QC11K 10 12 16 mm 3200 4000 mm Metall-Guillotine-Schere CNC-Guillotine-Schermaschine

* Stromlinienförmiges Design aus der EU, die Art der Werkzeugmaschine besteht aus Zahnstange, Messerhalter, Ölzylinder, Hydrauliksteuerung, Hinteranschlag und anderen Komponenten. Finite-Elemente-Analyse von Hauptteilen, Schweißteilen verwendet Tempern, Vibration und andere Verarbeitungsmethoden, um Spannungen zu beseitigen, um die strukturelle Festigkeit und Steifigkeit des Gestells und der Komponenten zu gewährleisten;

* Der Schneidhalter verwendet eine rollende Führungsschiene mit Dreipunktunterstützung, wodurch die Reibung weitestgehend reduziert und ein nahtloses Rollen während der Bewegung des Schneidhalters realisiert wird.

* Vorderer Halter ganz links, konfiguriert mit Vertikalitätsregler und vorderer Positionierungsvorrichtung, einfache Bedienung und hohe Effizienz;

* Ein einfacher und effektiver Einstellmechanismus wird verwendet, um den Klingenabstand über das CNC-System neu zu ordnen und die Schnittqualität zu verbessern.

* Feine Kugelgewinde- und Stangenstruktur, leistungsstarker Frequenzumrichter wird zur Positionierung der X-Achse verwendet, um Genauigkeit, einzigartig gestalteten Zeitübertragungsmechanismus, Stabilität und Zuverlässigkeit zu gewährleisten.

* Licht- und Schattenlinie ist leitfähig zum manuellen Anreißen zum Schneiden; Stabile und zuverlässige Hydraulikübertragung, integriertes Hydrauliksystem ist in der Lage, Probleme, die durch Leckagen von Hydraulikflüssigkeit verursacht werden, erheblich zu lindern.

* Hergestellt aus hochwertigem legiertem Werkzeugstahl, der widerstandsfähig gegen Stoßbelastung und hohe Verschleißfestigkeit beim Schneiden ist.

* In Bezug auf ergonomisches Design, einfache CNC-Systemoberfläche, Verbesserung der Betriebspräzision und des Komforts; Rollkugel-Arbeitstisch, um die Reibung zu reduzieren und das Verkratzen des Werkstücks zu verhindern; neuartige und praktische Sicherheitsschutzvorrichtung, die der Sicherheitsspezifikation entspricht, schützt die persönliche Sicherheit; filigranes Design, kleine Werkstücke können leicht von Hand erledigt werden.

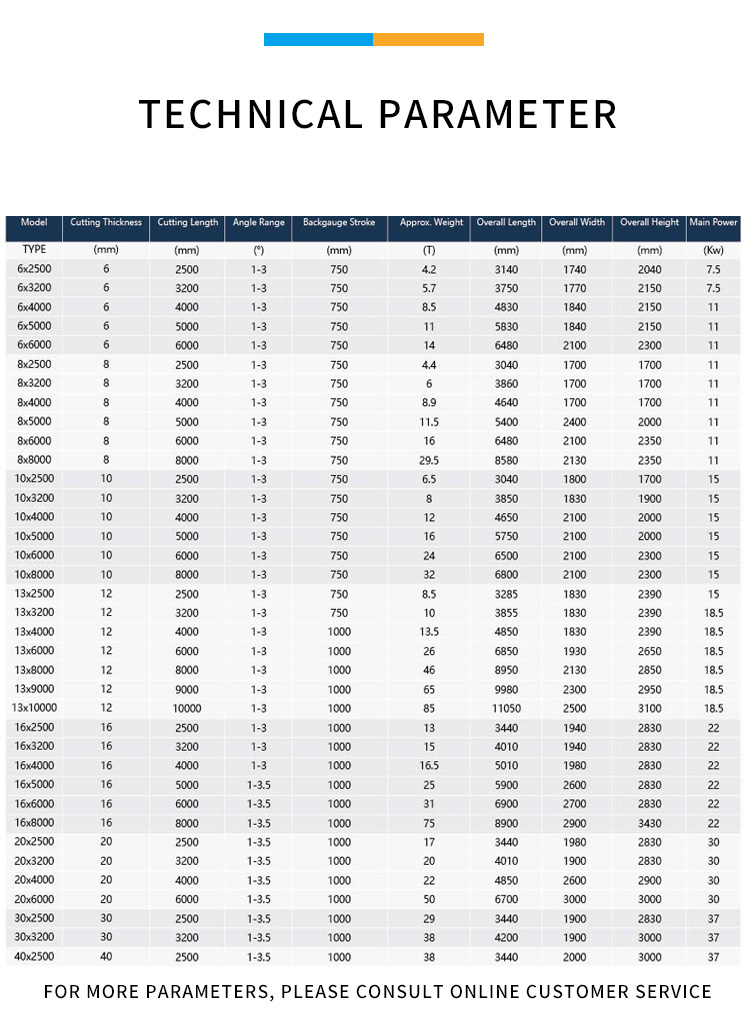

Hydraulische Schwenkbalkenschere	Scherdicke	Scherlänge	Engel schneiden	Materialstärke	Stopper Einstellbereich	Schlagzeiten	Hauptstrom
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

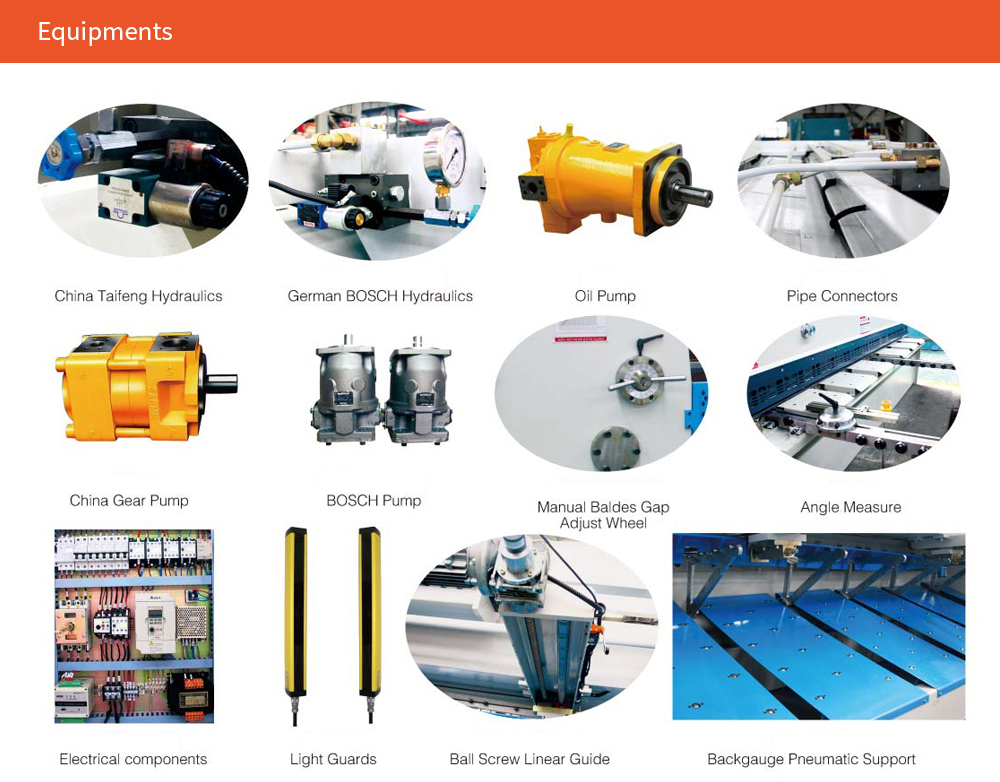

Hauptkonfiguration
Hauptmotor	Siemens, Deutschland
Elektrik	Schneider, Frankreich
Hydraulikventil	Rexroth, Deutschland
Ölpumpe	Sonnig, USA

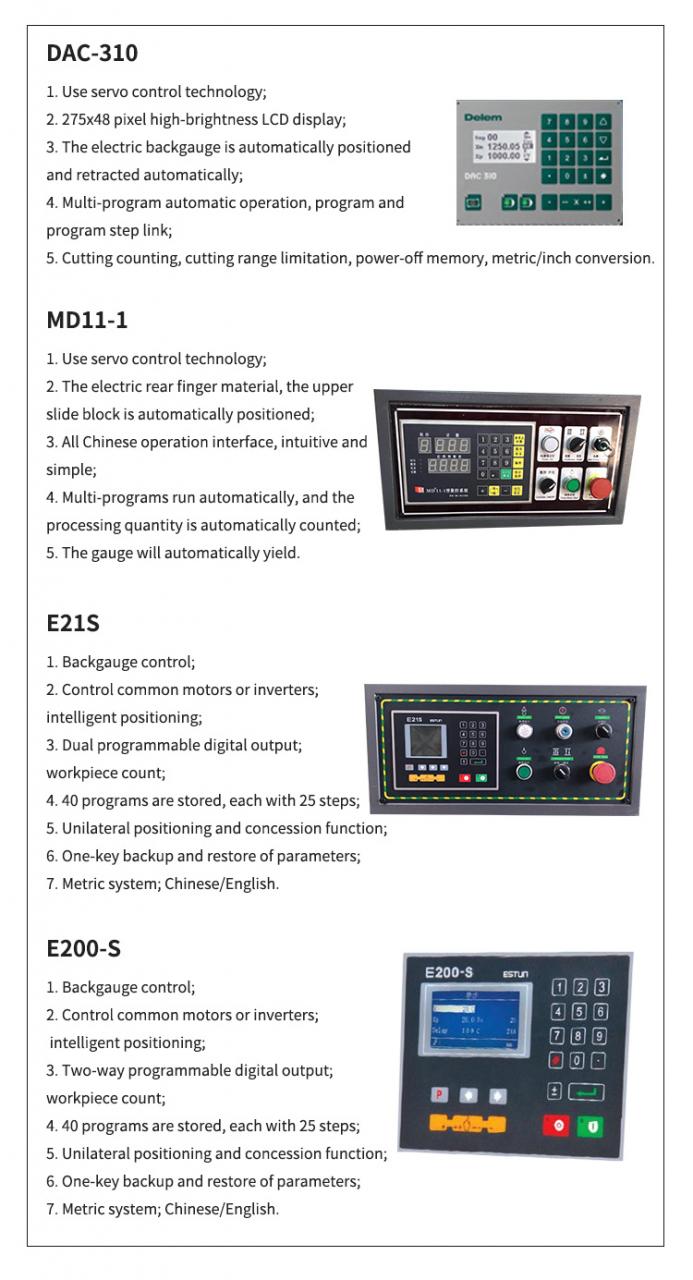

Regler	E21s ESTUN, MD11
Fußschalter	Karcon, Südkorea

Einzelheiten

• max. Schnittbreite (mm): 4000
• max. Schnittstärke (mm): 16 mm
• Automatische Ebene: Halbautomatisch
• Scherwinkel: 1,5
• Klingenlänge (mm): 4000 mm
• Hinteranschlagweg (mm): 20 - 600 mm
• Ausladungstiefe (mm): 100 mm
• Zustand: Neu
• Leistung (kW): 11 kW
• Gewicht (KG): 4000 KG
• Herkunftsort: China
• Spannung: 110 V/220 V/380 V/440 V angepasst, 110 V/220 V/380 V optional
• Abmessungen (L x B x H): 2800 x 1600 x 1800 mm
• Jahr: 2021
• Garantie: 2 Jahre
• Hauptverkaufsargumente: Konkurrenzfähiger Preis
• Anwendbare Branchen: Hotels, Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Lebensmittel- und Getränkefabriken, Bauernhöfe, Restaurants, Heimgebrauch, Einzelhandel, Lebensmittelgeschäfte, Druckereien, Bauarbeiten, Energie und Bergbau, Lebensmittel- und Getränkegeschäfte , Sonstiges, Werbeunternehmen
• Standort des Ausstellungsraums: Keine
• Marketingtyp: Neues Produkt 2021
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Lager, Motor, Pumpe, Getriebe, SPS, Druckbehälter, Sonstiges, Motor, Getriebe
• Produktname: Hydraulische CNC-Schermaschine
• CNC-Steuerungssystem: E21/MD11
• Anwendung: Schneiden von rostfreien Platten
• Maschinentyp: 3200-mm-Schermaschine für Bleche
• Rohstoff: Hydraulische Schermaschine Q235A
• Stichwort: Hydraulische Schere
• Verwendung: Schneiden von Blechen
• Typ: MS-Stahlplattenschneidemaschine
• Hauptmotor: 5,5 kW
