Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse Maschine

Produktübersicht

Ein spezielles numerisches Steuersystem ist mit dem Hauptrahmen der hydraulischen Abkantpresse ausgestattet.

Die Multi-Work-Step-Programmierfunktion ist in der Lage, einen automatischen Betrieb und eine kontinuierliche Positionierung von Multi-Step-Verfahren sowie eine automatische Präzisionseinstellung für die Positionen des hinteren Stoppers und des Gleitblocks zu erreichen.

Die Maschine ist mit einer Biegezählfunktion für eine Echtzeitanzeige der Verarbeitungsmenge, einem Stromausfallspeicher der Positionen Stopper und Gleitblock sowie Verfahren und Parameter ausgestattet.

Für den hinteren Stopper werden importierte Kugellager-Leitspindeln und lineare Führungsschienen verwendet, um die Positioniergenauigkeit des hinteren Stoppers sicherzustellen, damit die Bearbeitungsgenauigkeit der Maschine höher ist.

Leistung und Funktionen:

1. Der Maschinenkörper besteht aus einer insgesamt geschweißten und insgesamt bearbeiteten Struktur, und die Finlte-Elemente-Analyse-Software ANSYS wird zur Analyse auf Hauptteile des Maschinenkörpers angewendet, was die Zuverlässigkeit der Werkzeugmaschine und die Präzision der gesamten Maschine gewährleistet hat.

2. Closed-Loop-Steuerungsmodus, bestehend aus einem aus Deutschland importierten elektrohydraulischen Servoventil und einem importierten Gitterlineal, wird für die Hauptölzylinder auf beiden Seiten übernommen, um das Hubsteuerungsmuster traditioneller Biegemaschinen des mechanischen Stoppertyps zu durchbrechen, das für hohe typisch ist Feedback-Präzision für die Position des Gleitblocks, genauer und stabiler Betrieb, gute Synchronisierungsleistung und hohe wiederholte Positioniergenauigkeit des Gleitblocks.

3. Importierte Teile werden für alle Funktionsteile im hinteren Stopper verwendet, um die Stopppräzision des hinteren Stoppers sicherzustellen, und der Mechanismus des hinteren Stoppers wird mehrere Stoppwellen für vollständigere Funktionen gemäß den Kundenanforderungen einsetzen.

4. Das aus Deutschland importierte integrierte Steuerungssystem wird für das gesamte Hydrauliksystem übernommen, um die Installation von Rohrleitungen zu vereinfachen und einen stabilen Betrieb sowie ein einfaches und ansprechendes Erscheinungsbild der Werkzeugmaschine zu gewährleisten.

5. C-förmige Platten sind auf beiden Seiten des Maschinenkörpers angebracht, und das hochpräzise Gitterlineal ist auf den C-förmigen Platten montiert, um so den Einfluss auf die anstehende Präzision zu vermeiden, der durch Verformung des Maschinenkörpers während des Biegevorgangs entsteht.

6. Die untere Werkbank ist mit einem automatischen Ausgleichsmechanismus für die hydraulische Durchbiegung ausgestattet, um einen effektiven totzonenfreien Ausgleich mit hoher Biegepräzision und garantierter langer Stabilität zu erreichen.

Das numerische Steuersystem bezieht sich auf das numerische Steuersystem speziell für elektrohydraulische Servo-Biegemaschinen der italienischen ESA, der niederländischen DELEM. oder Schweizer CYBELEC-Unternehmen, die in der Lage sind, die Funktionen der grafischen Programmierung für Biegewinkel, Kompensation für Winkeländerung, automatische Berechnung und Anpassung des Biegedrucks, automatische Berechnung der Kompensation für Werkbankverzug, Verlängerung der Werkstücke, Biegedruck für alleiniges Pressen, Öffnungsabstand zu erreichen , und Herausziehen des hinteren Stoppers usw .

FEATURES AUF EINEN BLICK

DELEM DA53T Controller-Funktion:

1. 10,1″ hochauflösendes True-Color-TFT-Display.
2. Steuerung von bis zu 4 Achsen (Y1, Y2 2 Hilfsachsen)
3. Steuerung der Durchbiegungskompensation mit Modus/Material/Produktbibliothek.
4. Unterstützt die Servo- oder Frequenzumwandlungssteuerung.
5. Der fortschrittliche Steueralgorithmus der Y-Achse kann sowohl das Ventil mit geschlossenem Regelkreis als auch das Ventil mit offenem Regelkreis steuern.
6. Netzwerk-Dual-Computer-Verbindung (optional).
7. USB-Peripherieschnittstelle. Offline-Programmiersoftware Profile-53tl.

Multi-V-Form (optional)
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse MaschineRückhaltesystem

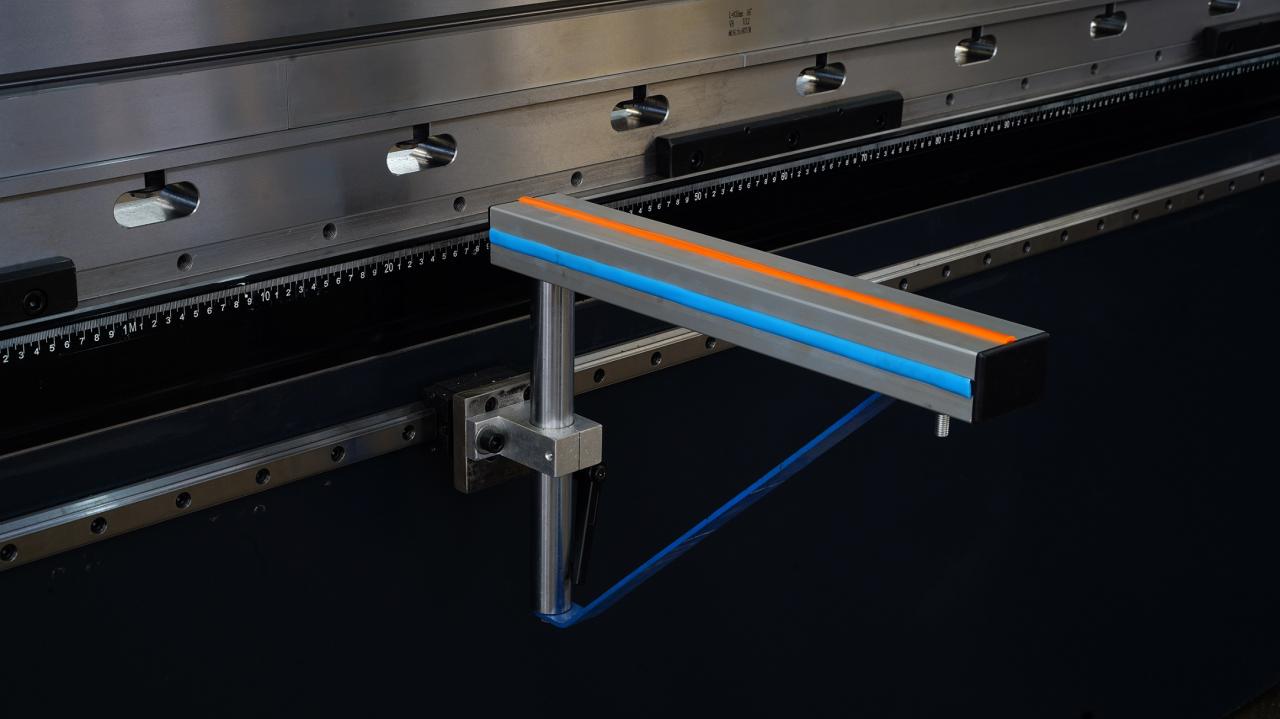

Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse MaschineBewegen der vorderen Stützvorrichtung

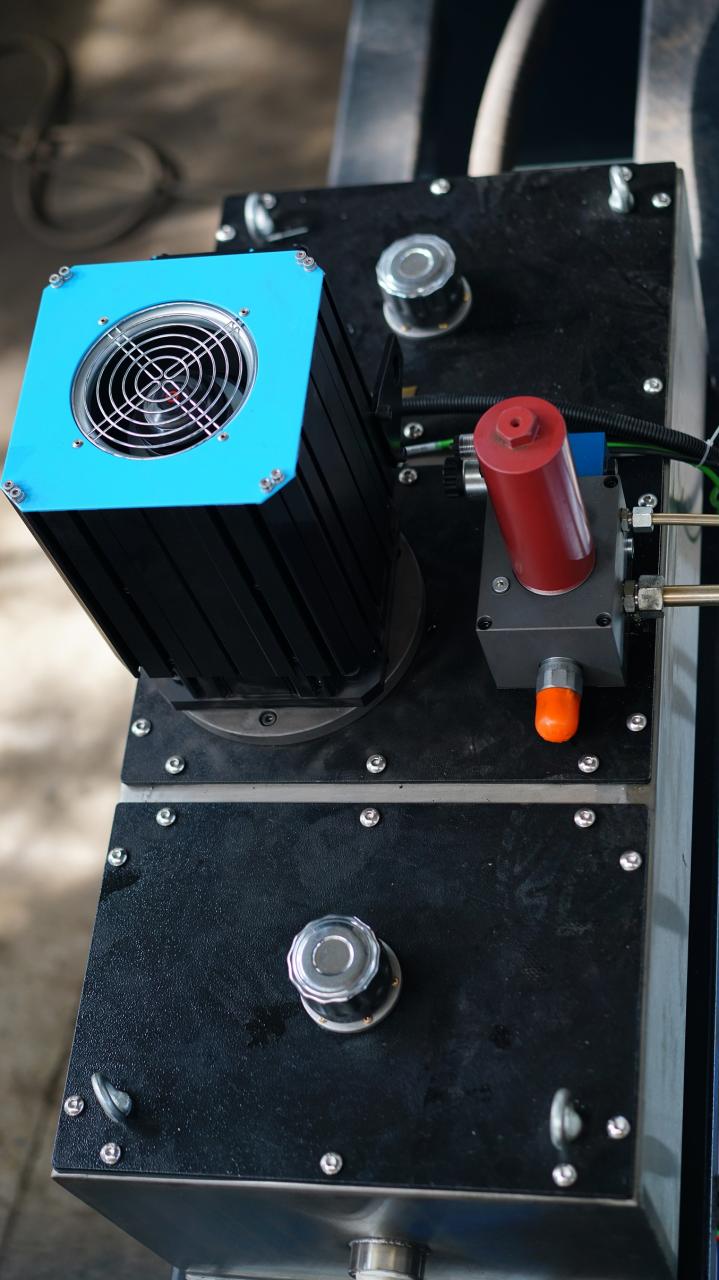

Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse MaschineMontage des Servopumpen-Steuersystems
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse Maschine
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse Maschine
Manuelles Anheben des Hinteranschlags

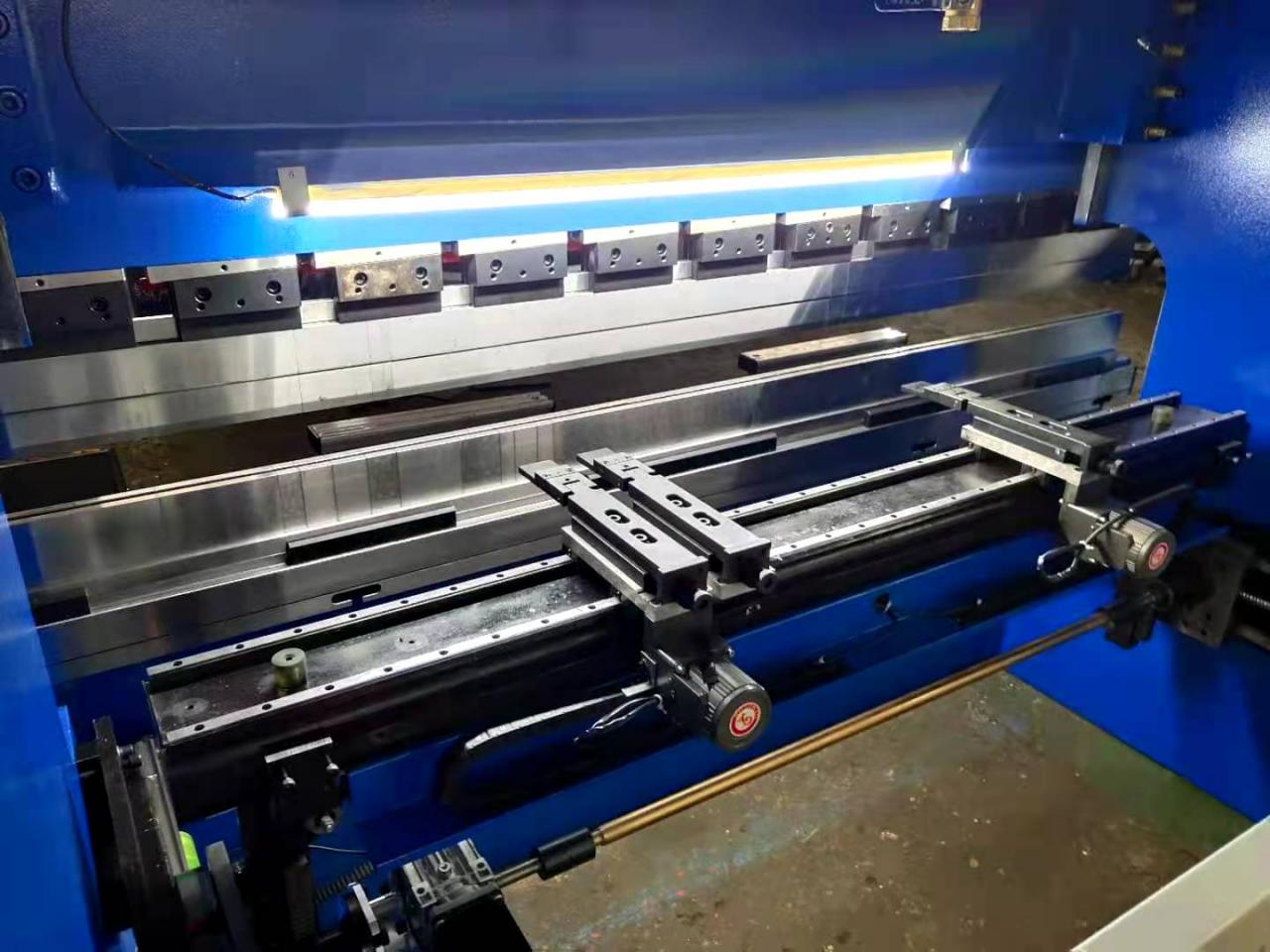

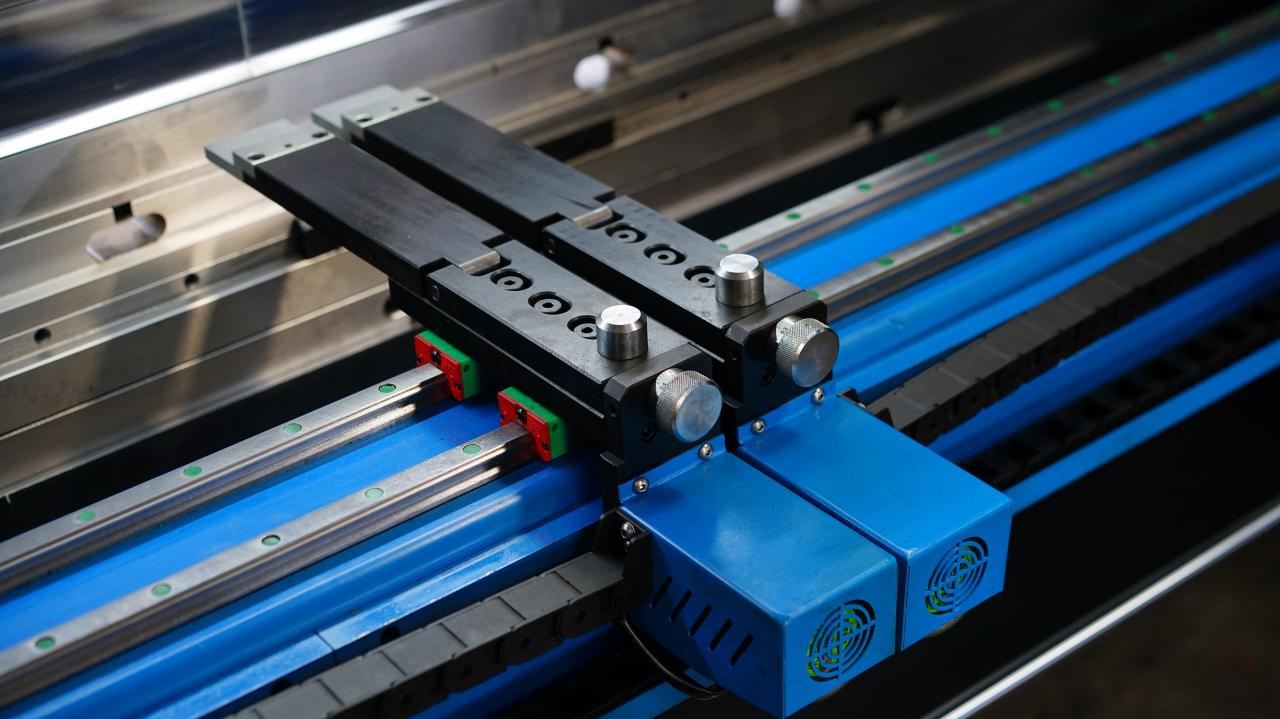

Anschlagfinger mit hoher Genauigkeit, doppelte Linearführung für leichtes Bewegen
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse MaschineSynchronrad und Riemen sorgen für eine präzise Bewegung des Hinteranschlags
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse MaschineSchütz

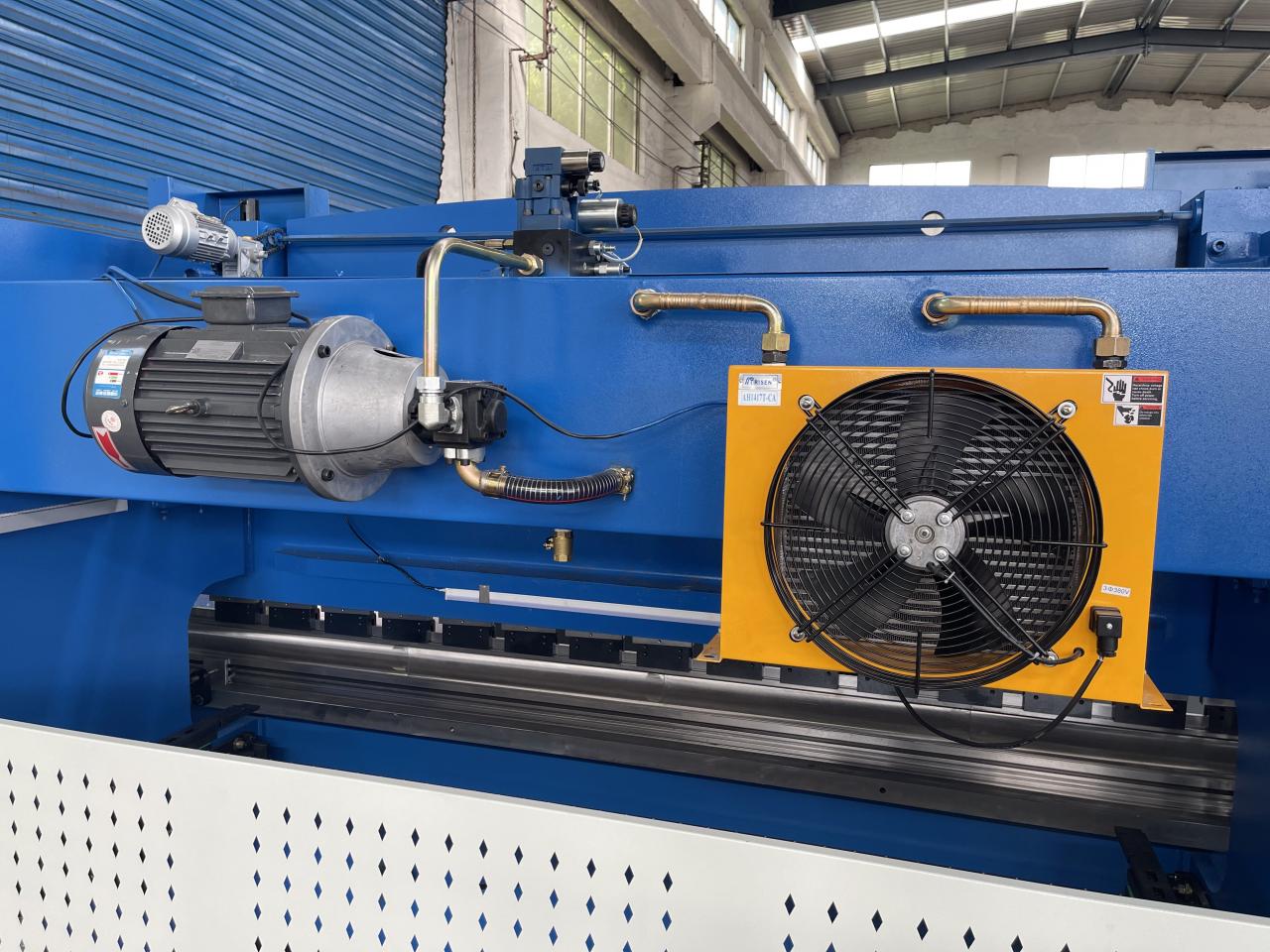

Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse MaschineLüfterkühler (Optional)

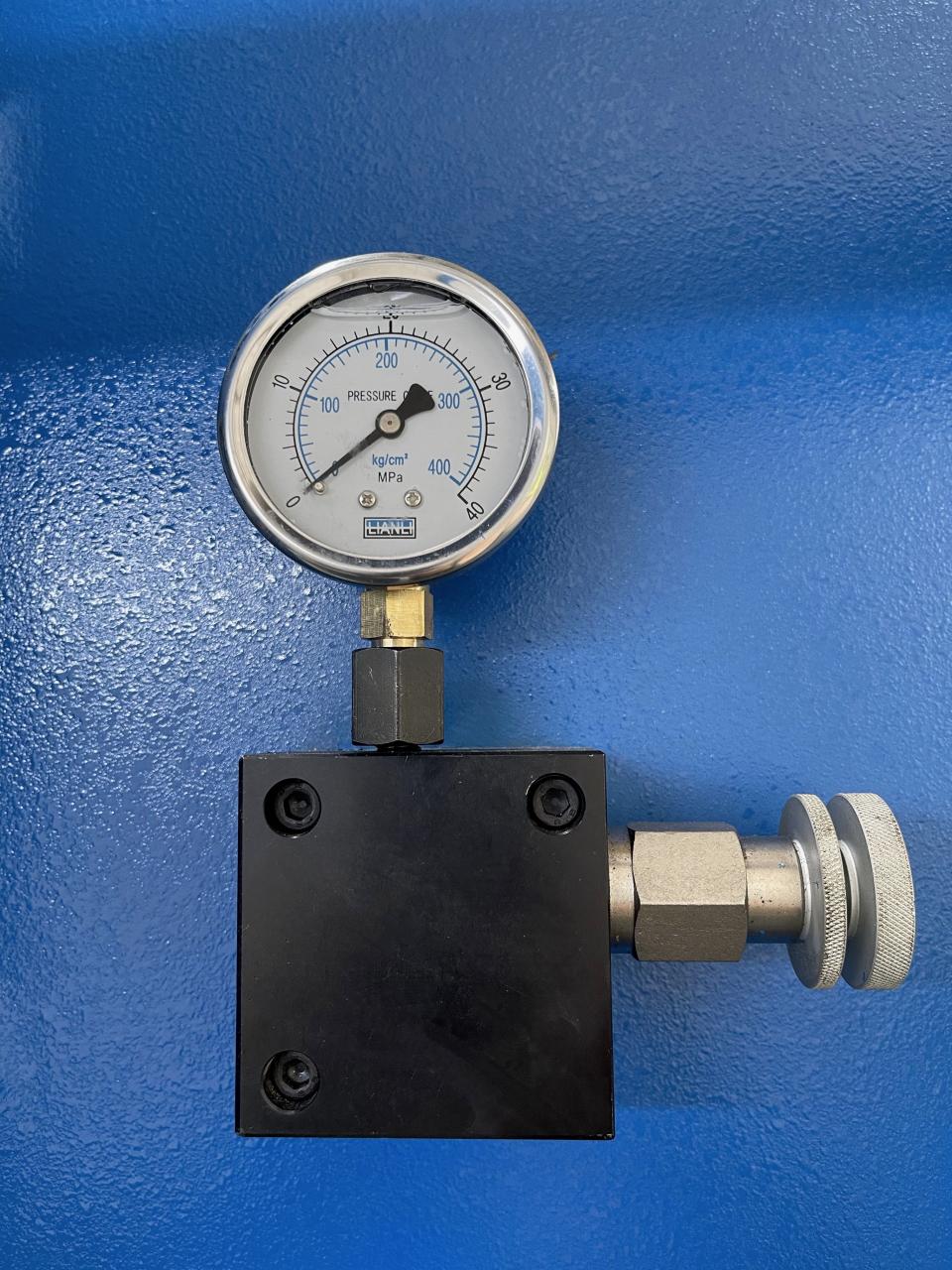

Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse MaschineDruckanzeige
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse Maschine
EMB-Ölschlauch
sorgen für eine lange Lebensdauer und kein Auslaufen von Öl
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse Maschine

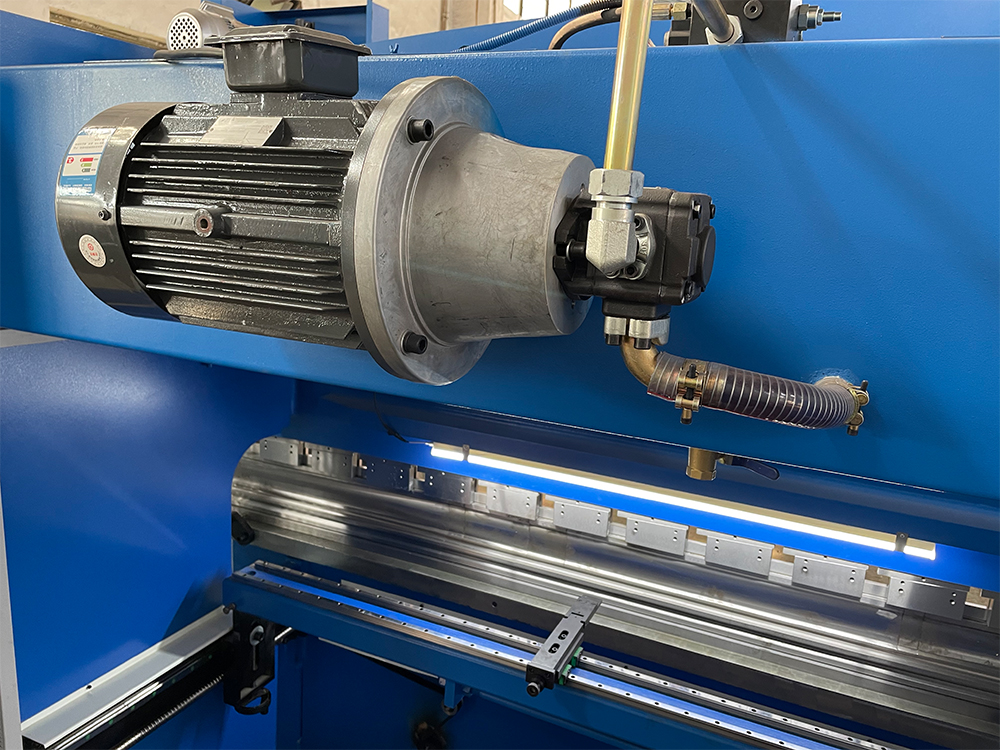

Siemens-Motor, geringes Arbeitsgeräusch, lange Lebensdauer
Bosch Rexroth-Ventil, geringes Arbeitsgeräusch, gute Leistung
Wc67k-400T Cnc Plc Manuelle Blechbiegemaschine Hydraulische Nc Abkantpresse Maschine

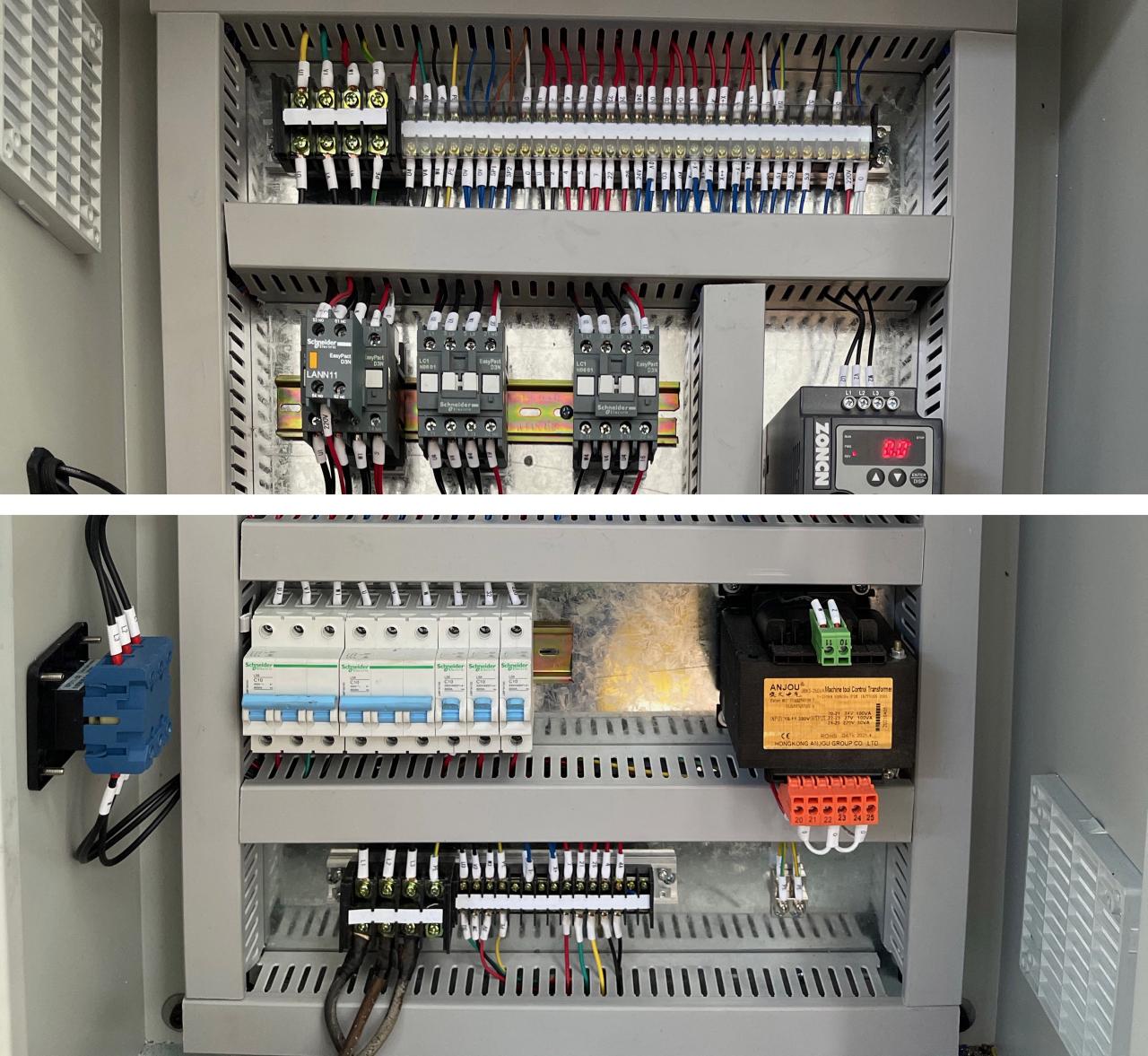

Schaltschrank mit Komponenten der Marke Schneider

PRODUKTSPEZIFIKATIONEN

Artikel400T/4000400T/5000400T/6000
Nenndruck400040004000KN
Länge des Arbeitstisches400050006000mm
Abstand zwischen Löchern300040005000mm
Halstiefe400400400mm
Schlaganfall250250250mm
Max. offene Höhe590590590mm
Hauptmotorleistung303030kw
Abmessung (L*B*H)4200*2600*40005200*2600*41006200*2600*4300mm

Einzelheiten

  • Schieberhub (mm): 250 mm
  • Automatische Ebene: Vollautomatisch
  • Ausladung (mm): 400 mm
  • Maschinentyp: Synchronisiert
  • Länge des Arbeitstisches (mm): 5000 mm
  • Breite des Arbeitstisches (mm): 200 mm
  • Abmessungen: 5200 x 2600 x 4100 mm
  • Zustand: Neu
  • Material / verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium
  • Automatisierung: Automatisch
  • Zusatzleistungen: Endenumformung
  • Jahr: 2021
  • Gewicht (kg): 23000
  • Motorleistung (kw): 30 kw
  • Hauptverkaufsargumente: Nachhaltig
  • Garantie: 2 Jahre
  • Anwendbare Branchen: Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Bauarbeiten, Blechverarbeitung
  • Standort des Ausstellungsraums: Keine
  • Marketingtyp: Neues Produkt 2022
  • Maschinenprüfbericht: Wird bereitgestellt
  • Video Ausgangskontrolle: Mitgeliefert
  • Garantie auf Kernkomponenten: 2 Jahre
  • Kernkomponenten: Lager, Motor, Pumpe, Getriebe, SPS, Druckbehälter, Motor, Getriebe
  • Produktname: Hydraulische CNC-Abkantpresse
  • Steuersystem: E21/DA41S/Cyb Touch8
  • Motor: SIEMENS BEIDE
  • Hydrauliksystem: Rexroth
  • Elektrische Komponenten: Schneider
  • Dichtungsring: NOKJapan
  • Kugelumlaufspindel/ Linearführung: HIWIN
  • Farbe: Kunde wählen
  • Lieferung: 15 Tage
  • Merkmal: Hohe Leistung
