CNC Hydraulische Abkantpresse Modell Wc67k-80tx3200

Produktanwendung

Unser Sortiment an hydraulischen Abkantpressen ist einfach zu bedienen, leicht zu starten und bequem zu warten. Es ist die Mainstream-Maschine auf dem Metallbiegemarkt, die in der blechverarbeitenden Industrie weit verbreitet ist.

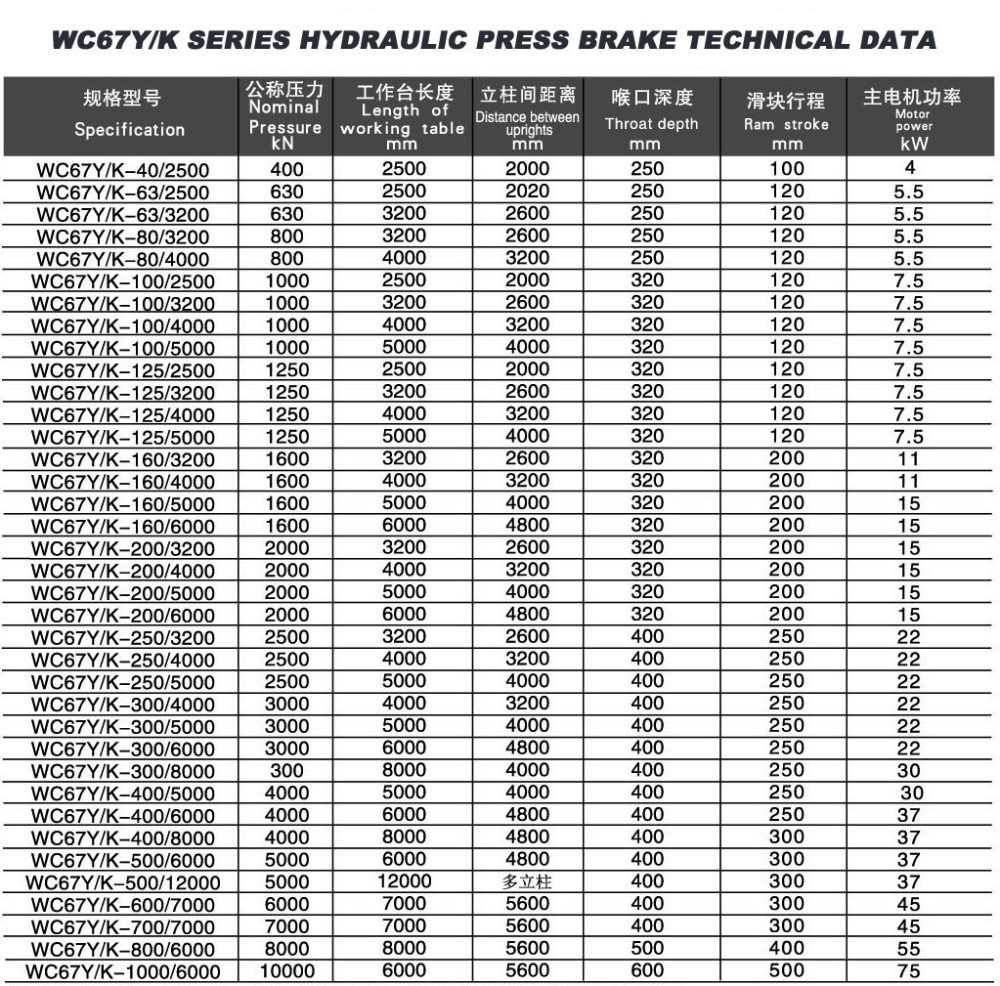

TECHNISCHE PARAMETER
1	Maschinen-Modell	WC67Y-100TX3200
2	Nenndruck	KN	1000
3	Länge des Arbeitstisches	mm	3200
4	Stärke des Scherblechs	Mpa	ób≤450
5	Halstiefe	mm	320
6	Schlaganfall	mm	120
7	Maximale offene Höhe	mm	380
8	Hauptmotorleistung	KW	7.5

Haupteigenschaften

1. EU-optimiertes Design, alle Komponenten der Maschine werden unter Anleitung des computergestützten Designs und der Software von CAD / CAE / CAM entworfen, um die Intensität und Steifigkeit aller Komponenten vollständig zu gewährleisten.

2. RAYMAX-Ingenieure verwenden parametrisches 3D-SolidWorks mit FEM- und DOE-Analyse sowie statischer und mechanischer Analyse.

3. Der gesamte Maschinenkörper besteht aus einer Monoblock-Schweißbaugruppe aus hochwertigen Stählen. Nach dem Schweißvorgang wird der Maschinenkörper gefräst, um die Balance und Präzision zu gewährleisten.

4. Der mechanische Synchronmechanismus und die komplexe Kompensation sind so ausgelegt, dass die Präzision der Werkstücke erhöht wird.

5. Nehmen Sie integriertes Hydrauliksystem an, das zuverlässiger und pflegeleichter ist.

6. Der Hub und Abstand des Hinteranschlags wird vom Motor eingestellt und von Hand gut eingestellt, die Einstellung wird durch digitale Messgeräte angezeigt

7. Inch-, Einzel- und Dauerbetriebsmodus, der für die Maschine ausgelegt ist, und Umkehr- und Haltezeit können durch die Zeitrelais gesteuert werden

8. Humanistisches Sicherheitsdesign in allen Details und auch die wissenschaftlichen Details durch den RAYMAX-Standard.

Standard Ausrüstung

1. Keilkompensation bei Oberstempelklemmung

2. Plattenstützarme

3. Zusammenklappbarer Backstop-Finger

4. Standardobere Matrizen und untere Multi-V-Matrizen

5. Hydraulischer und elektrischer Überlastungsschutz

6. Winkelarm und vordere Stützarme

7. Matrizen können unter Kundenanforderung entworfen werden. Die Maschine wird mit Standardformen ausgestattet und die Zeichnung wird gesendet. Und die nicht standardmäßigen Formen / Matrizen können entworfen werden, wenn die Kunden die Form- / Matrizenzeichnung oder die Werkstücke bereitstellen können, die wir entwerfen. Die Oberform kann im Schnitt erfolgen.

8. SIEMENS-Motor oder Qualitäts-Motor Chinas Hanneng

9. Hydrauliksystem Deutschlands Bosch Rexroth oder CHINA-Spitzenniveau Youtong-Hydrauliksystem.

10. USA SUNNY Hydraulische Zahnradpumpe oder CHINA Shanghai YONGMING Hochwertige hydraulische Zahnradpumpe, die für die chinesische Flugzeugindustrie verwendet wird.

11. Die Dichtungsteile stammen von JAPAN VALQUA.

12. Deutschland SIEMENS oder Frankreich SCHNEIDER Elektrische Hauptelemente.

13. Taiwan HIWIN Kugelumlaufspindel und polierte Stange mit 0,05 mm Genauigkeit.

14. ESTUN E21 NC-System oder anderes CNC-Steuerungssystem.

Merkmale des E21 NC-Steuerungssystems

1. Positionierkontrolle des Hinteranschlags.

2. Intelligente Positionierungssteuerung.

3. Einseitige und bidirektionale Positionierung, die das Spindelspiel effektiv eliminiert.

4. Rückzugsfunktionen.

5. Automatische Referenzsuche.

6. One-Key-Parametersicherung und -wiederherstellung.

7. Schnelle Positionsindizierung.

8. 40 Programme Speicherplatz, jedes Programm hat 25 Schritte.

9. Ausschaltschutz.

10. mm/Zoll, Chinesisch/Englisch . Detaillierte Bilder

Wie zähle ich die Biegekraft?

8 (Verhältnis) x 2 mm (Dicke) x 2,5 Meter (Breite) = 40
Sie benötigen also eine WC67Y-40T/2500 Abkantpresse, um 2 mm dicken x 2500 mm breiten Baustahl zu biegen.

FAQ

Q1. Sind Sie ein Fabrik- oder Handelsunternehmen und wo befinden Sie sich?

A: Wir sind eine Fabrik in Anhui, China. Der Transport ist bequem.

Q2. Wie lang ist Ihre Maschinengarantiezeit?

Antwort: 12 Monate. Unsere Maschine wird mit 1 Jahr Garantie geliefert, mit Ausnahme von Verschleißteilen und Schäden, die durch unsachgemäßen Gebrauch / Fahrlässigkeit entstanden sind. Nach dieser Zeit können Sie unseren Service immer noch genießen.

Q3. Hat Ihr Unternehmen eine Zertifizierung?

A: Ja. Wir haben CE, ISO 9001 und so weiter.

Q4. Haben Sie eine Maschinenbedienungsanleitung?

A: Ja. Wir haben eine englische Maschinenbedienungsanleitung zusammen mit der Maschine.

Q5. Was ist die Lieferzeit?

A: Im Allgemeinen dauert es 15-25 Werktage, um eine Bestellung abzuschließen. Die genaue Lieferzeit wird durch weitere Kommunikation bestätigt.

Q6. Kann ich mein eigenes LOGO auf die Produkte setzen?

A: Ja. Sie können Ihr eigenes LOGO auf die Produkte setzen. Verwandte Produkte ",

Einzelheiten

• Schieberhub (mm): 120 mm
• Automatische Ebene: Halbautomatisch
• Ausladung (mm): 320 mm
• Maschinentyp: Torsionsstab
• Länge des Arbeitstisches (mm): 3200
• Breite des Arbeitstisches (mm): 200 mm
• Abmessungen: 3300 x 1500 x 2200 mm
• Zustand: Neu
• Material / Verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium, Kunststoff, PVC, Kohlenstoffstahl, Edelstahl, Aluminium
• Automatisierung: Automatisch
• Zusatzleistungen: Endenumformung
• Gewicht (kg): 6000
• Motorleistung (kw): 7,5 kw
• Hauptverkaufsargumente: Konkurrenzfähiger Preis
• Garantie: 2 Jahre
• Anwendbare Branchen: Hotels, Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Lebensmittel- und Getränkefabriken, Bauernhöfe, Restaurants, Heimgebrauch, Einzelhandel, Lebensmittelgeschäfte, Druckereien, Bauarbeiten, Energie und Bergbau, Lebensmittel- und Getränkegeschäfte , Sonstiges, Werbeunternehmen
• Standort des Ausstellungsraums: Vereinigte Staaten, Vietnam, Philippinen, Indonesien, Mexiko, Thailand, Sri Lanka, Bangladesch, Malaysia
• Marketingtyp: Gewöhnliches Produkt
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Lager, Motor, Getriebe, SPS
• Produktname: Hydraulische Abkantpresse
• Farbe: Kundenspezifisch
• Spannung: 220 V/380 V/415 V/440 V/kundenspezifisch
• Typ: Hydraulische Metallbiegemaschine
• Elektrische Elemente: Deutschland Siemens
• Kontrollsystem: Estun E21
• Gewicht: 6000 kg
• Zertifizierung: ISO 9001:2000
• Kundendienst bereitgestellt: Online-Support
