Cnc-Abkantpresse mit photoelektrischem Schutz Elektrohydraulische Synchron-Biegemaschine

Elektrohydraulische Abkantpresse

Die RAYMAX-Abkantpresse verfügt über ein CNC-Bombiersystem für verbesserte Qualität, ein servogetriebenes Hinteranschlagsystem für
erhöhte Geschwindigkeiten und 3D-fähige grafische Steuereinheit zur Simulation von Biegefolgen und Kollisionspunkten. Hat auch erhöhte Arbeitsgeschwindigkeiten, Hub, Tageslicht und Presskapazitäten von Maschinen der GENIUS-Serie. Die Zukunft - Durch steigende Energiekosten und immer kostengünstigere drehzahlgeregelte Antriebe, die am Markt angeboten werden, sind drehzahlvariable Lösungen auf dem Vormarsch.

Produktspezifikationen

Typ	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nennkraft (KN)	630	800	1000	1600	2000	2500	3000
Biegelänge (mm)	2500	3200	3200	3200	3200	2700	3200
Vertikaler Abstand (mm)	1900	2700	2700	2700	2700	2700	2700
Kehltiefe (mm)	350	350	400	400	400	400	400
Schieberweg (mm)	170	170	200	200	200	200	200
Max.Öffnung (mm)	380	380	420	420	420	420	420
Hauptleistung (kW)	5.5	7.5	7.5	11	15	15	22
Krähende Zylinder	2	3	3	3	3	3	3
Steuerachsen	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Verfahrweg der X-Achse (mm)	500	500	500	500	500	500	500
Geschwindigkeit der X-Achse (mm/s)	200	200	200	200	200	200	200
Gesamtdimension (LxBxH)(mm)	3100 x 1450 x 2050	3500x1550x2100	3500x1580x2400	3500 x 1650 x2500	3500 x 1680 x2550	3500x1700 x2600	3500 x 1800 x2730
Gewicht (Tonne)	5.8	7.8	8.5	11	14.2	15.6	16.8

Produkt Konfiguration

Steuerungssystem DA-53T

* „Hotkey“-Touch-Navigation

* 10,1 Zoll hochauflösendes Farb-TFT

*Bis zu 4 Achsen (Y1,Y2 + 2 Hilfsachsen)

* Balligkeitskontrolle

*Werkzeug-/Material-/Produktbibliothek

*Servo- und Frequenzumrichtersteuerung

*Erweiterte Y-Achsen-Steueralgorithmen für geschlossene und offene Ventile.

*TandemLink (Option)

*USB-Speicherstick-Schnittstelle

*Profile-T Offline-Software

Schnelle Klemmungen

*Standard-Doppel-V-Unterwerkzeuge mit unterschiedlicher Größe und verschieden geformten Schlitzen zur Auswahl, bequem zum Austauschen von Werkzeugen, geeignet zum Biegen normaler Platten, mit CNC-Doppel-V-Werkzeugwerkbank mit hohem Kosten-Leistungs-Verhältnis, bequem für die Installation von segmentierten Werkzeugen.

Taiwan HIWIN Kugelumlaufspindel und Linearführungsschiene

* Ausgestattet mit einer Kugelumlaufspindel Taiwan HIWIN und einer linearen Führungsschiene, nimmt der Hinteranschlag eine horizontale Installationsschalenstruktur mit hoher Stabilität, einschaliger Doppelführungsschiene, hoher Präzision, X-Achsenantrieb und automatischem CNC-System an

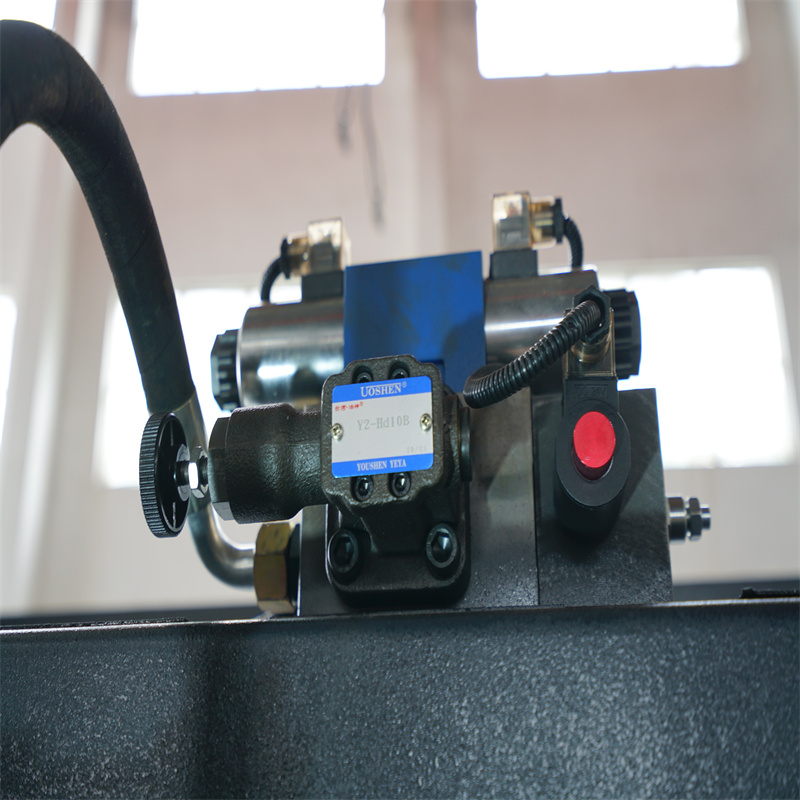

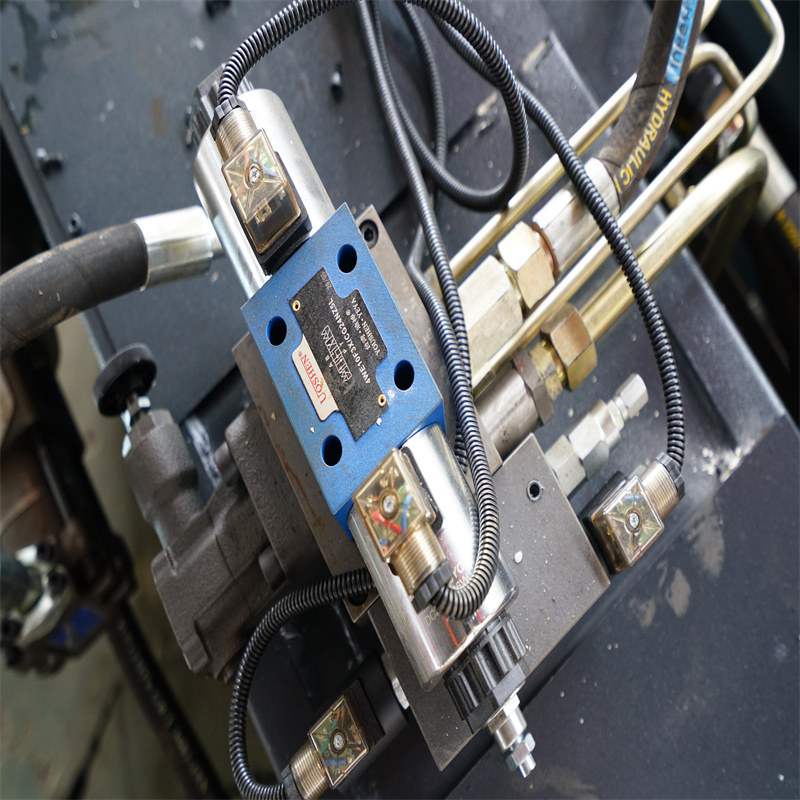

Weltberühmter hydraulischer Wertesatz

Nehmen Sie das Flaschenventil bester Qualität Deutschlands BOSCH REXROTH an, um eine hohe Leistung und hohe Zuverlässigkeit, keine Öllecks und Fehler zu gewährleisten.

V- -Achse Mechanisches Krähen

Mechanische Krähung der V-Achse zur Verbesserung der Genauigkeit des Biegewinkels und der Linearität

Siemens-Motor

Garantiert die Lebensdauer der Maschine und reduziert den Lärm beim Arbeiten

Fußschalter

* Es ist beweglich und kann den Betrieb jederzeit per Notfallknopf stoppen. Erhöhung der Lebensdauer und optionaler Empfindlichkeit. Es ist zuverlässiger.

Manueller Hinteranschlagsfinger

*2 bis 5 Hinteranschlagfinger (Standard 3)

Ölpumpe

*Amerikanische weltberühmte Marke für Hydraulikpumpe. Es funktioniert gut und bietet eine große Leistung für das gesamte System. Die Verwendung der Sunny-Pumpe gewährleistet die Lebensdauer der Pumpe und ein geringeres Arbeitsgeräusch.

42CrMo-Werkzeuge

* Die Matrizen bestehen aus 42CrMo-Stahl mit einer Härte nach der Wärmebehandlung von bis zu 42 Grad, wodurch die Lebensdauer der Matrizen gewährleistet wird

Spanien FAGOR Gitterlineal

* Das Positionssignal des Schiebers wird vom spanischen FAGOR-Gitterlineal an die Steuerung zurückgemeldet, dann passt die CNC-Steuerung die Kraftstoffmenge an, indem sie die Öffnungsgröße des synchronen Ventils ändert, wodurch der Schieber (Y1, Y2) gesteuert wird, der auf derselben Frequenz läuft, wobei die Parallele beibehalten wird Zustand des Arbeitstisches.

Leistungsstarkes Kabinett

*Französische Schneider-Elektrik zur Gewährleistung der Maschinenstabilität und Estun-Servoantrieb zur Steuerung der Genauigkeit der X- und Y-Achsen.

*Offene Tür

*Ausschalten

Einzelheiten

• Schieberhub (mm): 120 mm
• Automatische Ebene: Vollautomatisch
• Ausladung (mm): 320 mm
• Maschinentyp: Synchronisiert
• Länge des Arbeitstisches (mm): 3200
• Breite des Arbeitstisches (mm): 3200 mm
• Abmessungen: 3500 x 1700 x 2200 mm
• Zustand: Neu
• Herkunftsort: China
• Material / verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium
• Automatisierung: Automatisch
• Zusatzleistungen: Auf Länge geschnitten
• Jahr: 2021
• Gewicht (KG): 2800
• Motorleistung (kw): 13,5 kw
• Hauptverkaufsargumente: Automatisch
• Garantie: 2 Jahre
• Anwendbare Branchen: Hotels, Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Lebensmittel- und Getränkefabriken, Bauernhöfe, Restaurants, Heimgebrauch, Einzelhandel, Lebensmittelgeschäfte, Druckereien, Bauarbeiten, Energie und Bergbau, Lebensmittel- und Getränkegeschäfte , Sonstiges, Werbeunternehmen
• Standort des Ausstellungsraums: Keine
• Marketingtyp: Neues Produkt 2021
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Lager, Motor, Pumpe, SPS, Motor
• CNC-Steuerungssystem: DA53T
• Funktion: Blechbiegen
• Leistung: 13kw
• Produktname: Abkantpresse
