Produktbeschreibung

CNC-Biegemaschine mit hydraulischer Abkantpresse mit Präzisions-Hinteranschlag, Servomotor, Sicherheitsschutz, Schnellspanner, Kugelumlaufspindel und Linearführung. Alles aus Deutschland, USA, Holland, Italien Markenteile. Die Bogendicke und -länge kann kundenindividuell gefertigt werden.

Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine
Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine
Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine

Hochpräziser Hinteranschlag

Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine
Schneidbare Grafiken
Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine

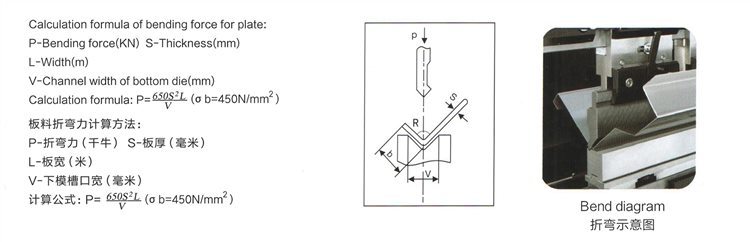

Berechnungsverfahren der Blechbiegekraft
Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine
Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine

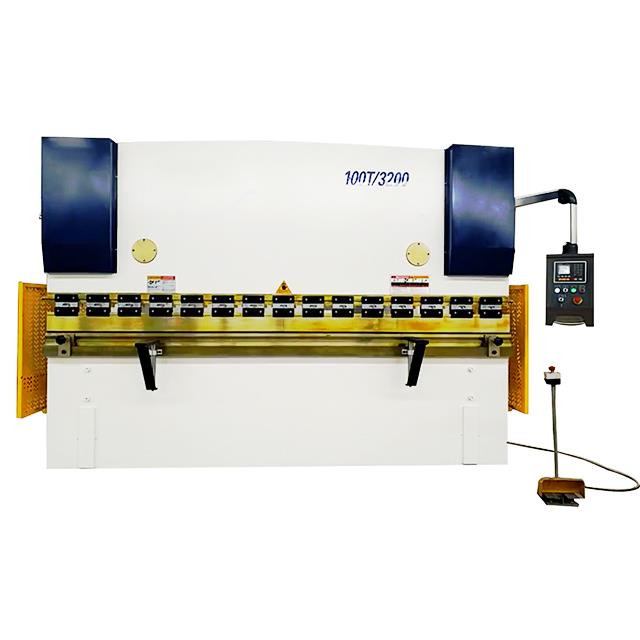

Abkantpresse WC67Y/K

  • Servomotorsteuerung
  • Speichern Sie bis zu 100 Programme
  • Bis zu 25 Biegungen pro Programm
  • Werkzeugbibliothek & Werkzeugprogramm
  • Automatisches Biegewinkelprogramm
  • Höhere Ramm- und Backgahge-Geschwindigkeit
  • Höhere Biege- und Positioniergenauigkeit

WC67Y/K-Funktionen

  • Die gesamte geschweißte Maschinenstruktur erreicht eine hohe Steifigkeit; Die Maschine wurde von der ANSYS-Software entwickelt, die die Zuverlässigkeit und Präzision der Abkantpresse gewährleisten kann.
  • Die Motoren für den Hinteranschlag werden durch einen Wechselrichter gesteuert, der eine hohe Positioniergenauigkeit des Hinteranschlags und des Stößels erreichen kann, indem er die Frequenz und Spannung des Motors ändert.

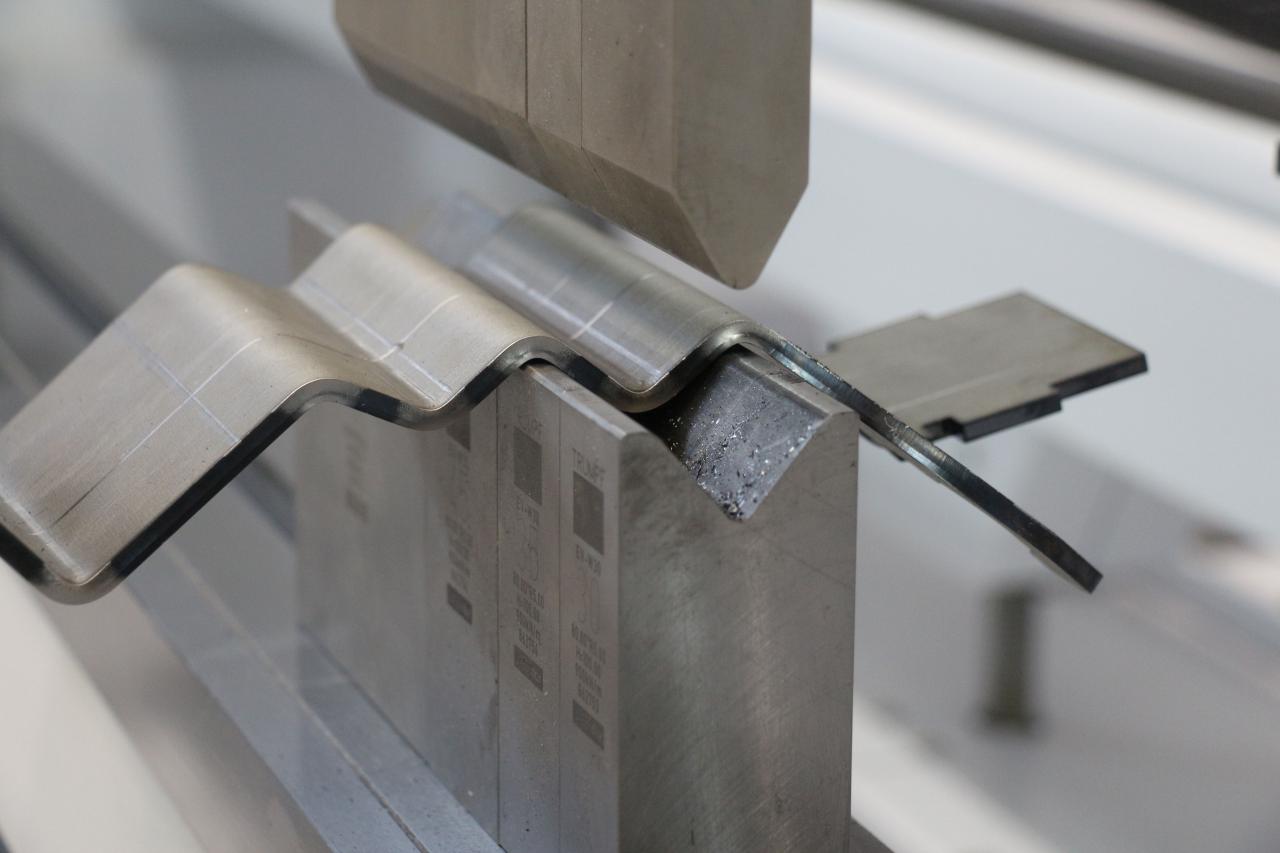

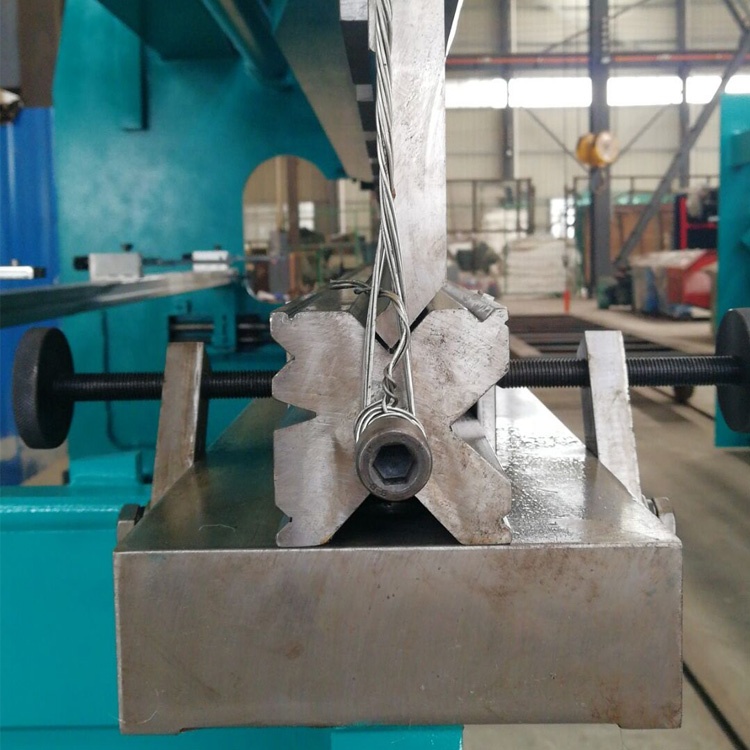

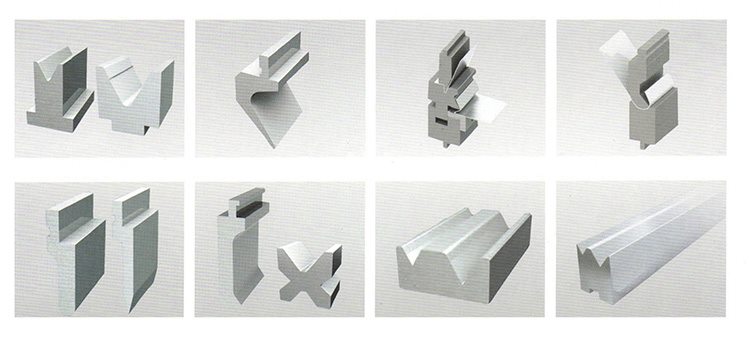

  • Je nach Kundenwunsch sind verschiedene Stempel und Matrizen optional, z. B. Multi-V-Matrize, Radiusmatrize, Schwanenhalsmatrize usw. Ein Satz kompletter Standardstempel und Matrizen wird kostenlos mitgeliefert.
  • Die X-Achse (Backgahge) und die Y-Achse (Stößelhub oder Zylinderhub) können über den E21-Systemcontroller programmiert werden, der bis zu 40 Programmgruppen speichern kann. Seitlicher und hinterer Metallschutz erfüllt den europäischen Sicherheitsstandard.
  • Hydraulische Überlastung kann durch Überströmventil geschützt werden, Systemdruck kann durch Druckschalter einfach reguliert werden.
  • Fußschalter mit Notknopf kann die Maschine sofort stoppen, wenn ein Unfall passiert.
TypNenndruckLänge des ArbeitstischesSpaltenabstandHalstiefeSchieben Sie den SchlaganfallMaximal offenMotorleistungMaße
(KN)(mm)(mm)(mm)(mm)(mm)(KW)(mm)
WC67Y- 40t/2200400220017752501003205.52300 × 1500 × 2000
WC67Y- 40t/2500400250019752501003205.52600×1500×2000
WC67Y- 63t/2500630250020952501203605.52600×1600×2300
WC67Y- 63t/3200630320025702501203605.53300×1600×2300
WC67Y- 80t/3200800320025653201203607.53300×1700×2300
WC67Y- 80t/4000800400031653201203607.54100×1700×2300
WC67Y- 100t/32001000320025603201203607.53300×1800×2400
WC67Y- 100t/40001000400031653201203607.54100×1800×2500
WC67Y- 125t/32001250320025503201203607.53250×1920×2450
WC67Y- 125t/40001250400034503201203607.54100×1920×2500
WC67Y- 160t/3200160032002540320180440113300×1600×2600
WC67Y- 160t/4000160040003140320180440114100×2000×2600
WC67Y- 160t/6000160060004740320180440116100×2000×2600
WC67Y- 200t/3200200032002540320250530113300 × 2100 × 2800
WC67Y- 200t/4000200040003140320250530154100×2100×2900
WC67Y- 200t/5000250050003120400250530155100×2100×3000
WC67Y- 250t/400025004000312040025056018.54100×2200×3500
WC67Y- 250t/500025005000392040025056018.55100×2200×3500
WC67Y- 250t/600025006000472040025056018.56100×2200×3500
WC67Y- 300t/50003000500039100400250560225100×2600×4000
WC67Y- 300t/6000300060004710400250560226100×2600×4000
WC67Y- 300t/7000300070005620400250560227100×2600×4400
WC67Y- 350t/6000350060005100400250560306100×2600×4200
WC67Y- 350t/7000350070005620400250560307100×2600×4500
WC67Y- 400t/4000400040003100400300620304100×2700×3800
WC67Y- 400t/6000400060004280400320630306100×2800×4200
WC67Y- 500t/5000500050004100400320630375100×3000×4400
WC67Y- 500t/6000500060004820400320630376100×3000×4700
WC67Y- 500t/7000500070005620400320630377100×3000×4900
WC67Y- 600t/6000600060004820400320630456100×2965×4700
WC67Y- 600t/7000600070005620400320630557100×2965×4900

Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine

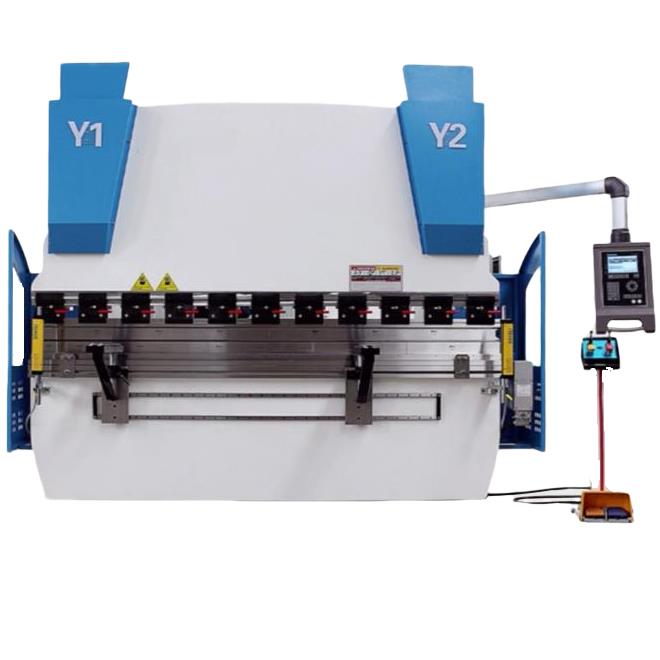

Abkantpresse WE67K

Die CNC-Biegemaschine der elektrohydraulischen Servo-Abkantpresse der WE67K-Serie verfügt über eine integrierte Schweiß- und Verarbeitungsstruktur.

Die Hauptkomponenten des Körpers werden mit der Finite-Elemente-Analysesoftware ANSYS analysiert, die die Zuverlässigkeit und Gesamtgenauigkeit der Werkzeugmaschine gewährleistet.

Der Hauptölzylinder auf beiden Seiten durchbricht den Hubsteuerungsmodus der herkömmlichen Biegemaschine mit mechanischer Prallwand und übernimmt den Regelmodus, der aus dem aus Deutschland importierten elektrohydraulischen Servoventil und dem aus Deutschland importierten Gitterlineal besteht.

WE67YK-Funktionen

  • Erweiterte Konfiguration, hochpräzise und hocheffiziente CNC-Hydraulik-Abkantpresse
  • Ganzheitliche Schweißstruktur
  • Elektrohydraulisches Servosystem, der geschlossene Regelkreis steuert die Schiebersynchronisation
  • Doppelter Krönungsmechanismus

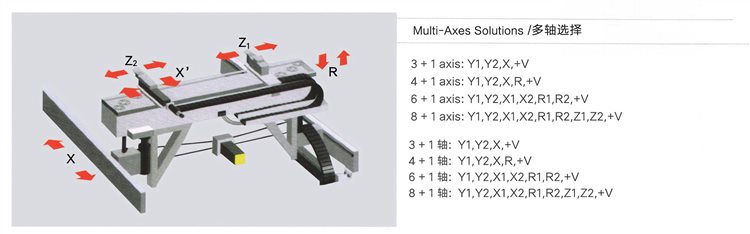

  • Standardkonfiguration mit 3 1-Achsen:
    Y1 (aufwärts-abwärts des linken Zylinders)
    Y2 (aufwärts-abwärts des rechten Zylinders)
    X (Vorwärts-Rückwärts des Hinteranschlags)
    V (hydraulische Bombierung)
  • Hinteranschlagsystem optional:
    4achsiger Hinteranschlag (X. R, Z1. Z2)
    5achsiger Hinteranschlag (XR Z1. Z2,X')
    6-Achsen-Hinteranschlag (X1. X2. R1. R2, Z1. Z2)
TypNenndruckLänge des ArbeitstischesSpaltenabstandHalstiefeSchieben Sie den SchlaganfallMaximal offenMotorleistungMaße
(KN)(mm)(mm)(mm)(mm)(mm)(KW)(mm)
WE67K-40t/2200400220017752501753205.52300 × 1500 × 2000
WE67K-40t/2500400250019752501753205.52600×1500×2000
WE67K-63t/2500630250020952501753605.52600×1600×2300
WE67K-63t/3200630320025702501753605.53300×1600×2300
WE67K-80t/3200800320025653201753607.53300×1700×2300
WE67K-80t/4000800400031653201753607.54100×1700×2300
WE67K-100t/32001000320025603202153607.53300×1800×2400
WE67K-100t/40001000400031653202153607.54100×1800×2500
WE67K-125t/32001250320025503202153607.53250×1920×2450
WE67K-125t/40001250400034503202153607.54100×1920×2500
WE67K-160t/3200160032002540320215440113300×1600×2600
WE67K-160t/4000160040003140320215440114100×2000×2600
WE67K-160t/6000160060004740320215440116100×2000×2600
WE67K-200t/3200200032002540320215530113300 × 2100 × 2800
WE67K-200t/4000200040003140320215530154100×2100×2900
WE67K-200t/5000250050003120400215530155100×2100×3000
WE67K-250t/400025004000312040021556018.54100×2200×3500
WE67K-250t/500025005000392040021556018.55100×2200×3500
WE67K-250t/600025006000472040025056018.56100×2200×3500
WE67K-300t/50003000500039100400250560225100×2600×4000
WE67K-300t/6000300060004710400250560226100×2600×4000
WE67K-300t/7000300070005620400250560227100×2600×4400
WE67K-350t/6000350060005100400250560306100×2600×4200
WE67K-350t/7000350070005620400250560307100×2600×4500
WE67K-400t/4000400040003100400300620304100×2700×3800
WE67K-400t/6000400060004280400320630306100×2800×4200
WE67K-500t/5000500050004100400320630375100×3000×4400
WE67K-500t/6000500060004820400320630376100×3000×4700
WE67K-500t/7000500070005620400320630377100×3000×4900
WE67K-600t/6000600060004820400320630456100×2965×4700
WE67K-600t/7000600070005620400320630557100×2965×4900

Hydraulische Abkantpresse 3 Meter 160 Tonnen Hochwertige CNC Wc67y-Biegemaschine

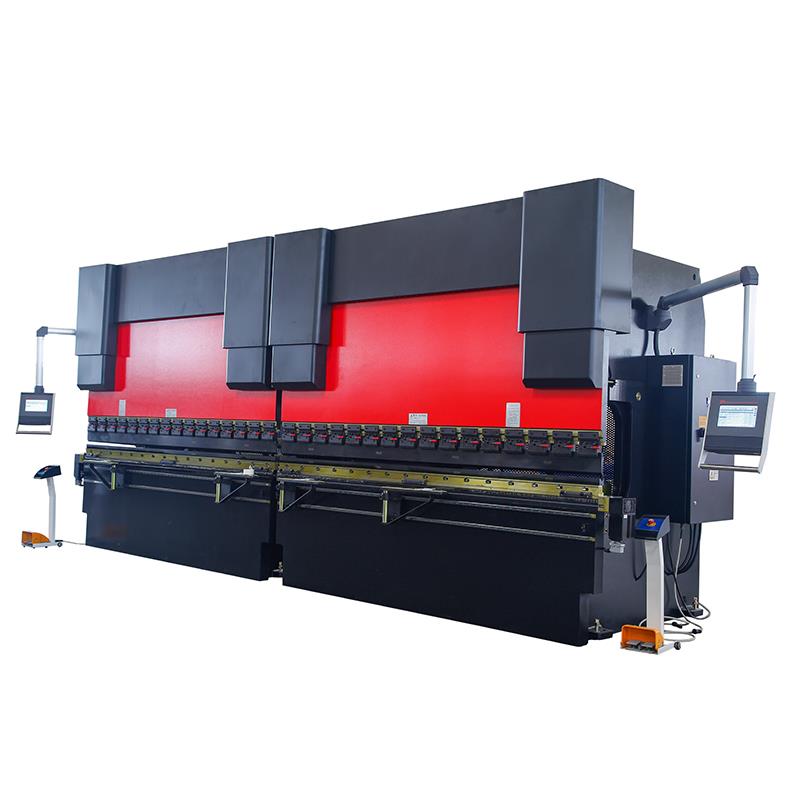

Tandem-Abkantpresse

  • Zwei Mainframes (WC67Y/WE67K) wurden ausgewählt, um die synchrone Ausrüstung mit zwei Maschinenverbindungen zu konfigurieren.
  • Die kombinierte Biegemaschine mit zwei Maschinen kann superlange Werkstücke verarbeiten, die sich besonders für den Stadtbau, Autobahnlichtmasten, Strommasten usw. eignen.
  • Die beiden Arten von Werkzeugmaschinen können auch separat verwendet werden, um die Produktionseffizienz zu verbessern, und sind mit einem Durchbiegungsausgleichsmechanismus ausgestattet.
  • Der Synchronmechanismus nimmt mechanisches flüssiges Servo und mechanischen Block an.
  • Diese Maschine wurde mit zwei Sätzen von 400-Tonnen-Abkantpressen kombiniert.
  • Tandemsteuerung erreichen synchrones Arbeiten. Eine einzelne Maschine wurde durch einen Arbeitstisch, eine rechte und eine linke Wandplatte kombiniert.
  • Aufgrund des Transports nehmen wir eine zusammengebaute Struktur an. Das Gestell hat eine starke Steifigkeit, zwei Zylinder wurden an der rechten und linken Wandplatte installiert, das Hydrauliksystem stand unter der Wirkung des elektrischen Systems, der Antriebsstößel arbeitete nach unten. Auf dem Stößel befinden sich obere Matrizen, wenn obere Matrizen und untere Matrizen berührt werden, erhöht das System den Druck und formt die Werkstücke.
  • Mit verschiedenen Matrizen und unter verschiedenen Biegearten kann es zu unterschiedlichen Formen von Werkstücken kommen. Die Qualität ist stabil und
    zuverlässig.
TypNenndruckLänge des ArbeitstischesSpaltenabstandHalstiefeSchieben Sie den SchlaganfallMaximal offen
(KN)(mm)(mm)(mm)(mm)(mm)
WE67K-500t/5000500050004100400320630
WE67K-500t/6000500060004820400320630
WE67K-500t/7000500070005620400320630
WE67K-600t/6000600060004820400320630
WE67K-600t/7000600070005620400320630
WE67K-700t/8000700080005300400320630
WE67K-700t/100007000100005300400320630
WE67K-800t/8000800080005300400320630
WE67K-1000t/1000010000100005300400320630
WE67K-1000t/1200010000120005300400320630
WE67K-1200t/1200012000120005300400320630
WE67K-1200t/140001200086005300400320630

FAQ

Q1. Was ist unser Hauptprodukt?

A1: Unser Unternehmen ist eine professionelle Blechbearbeitungsmaschine von RAYMAX. Konzentrieren Sie sich auf Viersäulenpressmaschine, Prägetürpressmaschine, Biegemaschine, Schermaschine, CNC-Plasmaschneidemaschine, Walzmaschine, Stanzmaschine, hydraulische Hüttenarbeiter, Schweißgeräte. Alle diese Maschinen werden für den Tank, die Pfanne, den Wagen usw. gelöst.

Q2. Wann bekomme ich den Preis?

A2: Wir bieten das Angebot normalerweise innerhalb von 8 Stunden an. Für dringende Angebote wenden Sie sich bitte an uns.

Q3. Was ist die Handelsklausel?

A3: Wir akzeptieren Ex-Work-Fabrik, FOB Dalian, CNF oder CIF als Ihre Anforderung.

Q4. Wie lange ist unsere Produktionsvorlaufzeit?

A4: Es hängt von der Art der Ausrüstung ab.
Wir liefern die Ware oft innerhalb von 35 Tagen.

Q5. Was ist die Zahlungsfrist?

A5: Durch T/T vor Versand oder durch L/C am Anblick.

Q6. Wenn während des Versands Produkte beschädigt werden, wie erhalten Sie Ersatz?

A6: Zuerst sollten wir die Ursache des Schadens untersuchen. Gleichzeitig werden wir die Versicherung selbst in Anspruch nehmen oder dem Käufer behilflich sein.
Zweitens senden wir den Ersatz an den Käufer. Die für den oben genannten Schaden verantwortliche Person übernimmt die Kosten für den Ersatz.

F7. was sind ihre bedingungen der verpackung?

A7: Verpackung: exportwürdige Verpackung, die für den Containertransport geeignet ist.
Holzkiste, Eisenpalette, Plastikfolie ect.

Q8. Testen Sie alle Ihre Waren vor der Auslieferung?

A8: Ja, wir haben einen 100%-Test vor der Auslieferung.

Q9: Wo befindet sich Ihre Fabrik?

A9: Unsere Fabrik befindet sich in Dalian, Provinz Liaoning.

Q10: Was ist Ihre Garantie?

A10: Gewährleistung: 24 Monate nach Handelsbetrieb oder 18 Monate ab Versanddatum, vorbehaltlich des früheren Ablaufs.

Q11: Können Sie eine Inspektion vor dem Versand durch dreißig Parteien arrangieren?

A11: Vorversandkontrolle: Die Vorversandkontrolle des Lieferanten ist endgültig; Vorversandkontrolle durch Dritte auf Kosten des Käufers.

Q12: Können wir unser OEM-Logo machen?

A12: Ja, für die von Ihnen gelieferten Produkte mit Zeichnung bringen wir natürlich Ihr Logo an ",

Einzelheiten

  • Schieberhub (mm): 320 mm
  • Automatische Ebene: Halbautomatisch
  • Ausladung (mm): 450 mm
  • Maschinentyp: Torsionsstab, Abkantpresse
  • Länge des Arbeitstisches (mm): 3200
  • Breite des Arbeitstisches (mm): 400 mm
  • Abmessungen: 3260 x 3100 x 3800 mm
  • Zustand: Neu
  • Material / verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium
  • Automatisierung: Automatisch
  • Zusatzleistungen: Bearbeitung
  • Gewicht (KG): 44000
  • Motorleistung (kw): 37 kw
  • Hauptverkaufsargumente: Automatisch
  • 1 Jahr Garantie
  • Anwendbare Branchen: Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, landwirtschaftliche Betriebe, Einzelhandel, Bauarbeiten, Werbeunternehmen
  • Standort des Ausstellungsraums: Vereinigte Staaten, Brasilien, Peru, Thailand, Argentinien, Chile, Kolumbien, Algerien
  • Marketingtyp: Neues Produkt 2020
  • Maschinenprüfbericht: Wird bereitgestellt
  • Video Ausgangskontrolle: Mitgeliefert
  • Garantie auf Kernkomponenten: 1 Jahr
  • Kernkomponenten: Lager, Motor, Pumpe, Getriebe, SPS, Druckbehälter, Motor, Sonstiges, Getriebe
  • Leistung: Hydraulisch
  • Rohstoff: Blech- / Plattenwalzen
  • Angebotener Kundendienst: Ingenieure für die Wartung von Maschinen im Ausland verfügbar, kostenlose Ersatzteile, Installation vor Ort, Inbetriebnahme und Schulung, Wartungs- und Reparaturservice vor Ort, technischer Video-Support, Online-Support
  • Name: Preis der Abkantpresse
  • CONTROLLER: ESTUN E21s
  • Steuerung: AC-Motoren Frequenzumrichter
  • Halstiefe: 450 mm
  • Typ: Hydraulische Biegewerkzeuge
  • Anwendung: Biegen von rostfreien Platten
  • Zertifizierung: ce
  • Service nach der Garantie: Technischer Video-Support, Online-Support
