Fabrik Vollautomatische 160 Tonnen 4000 mm Cnc Hydraulische Abkantpresse, 160 Tonnen Abkantpresse Ce Cert

Produktbeschreibung

Die gesamte Struktur der hydraulischen Abkantpresse:

Völlig europäisches Design, stromlinienförmiges Aussehen, Monoblock, geschweißter Stahlrahmen, biegesteif und hochfest mit ST44 A1-Material.

CNSanduan PRESS BRAKE integriert E210 oder DELEM DA41 CNC-Steuerungen bieten nicht nur einen ausfallsicheren Betrieb der lebenswichtigen Operationen der Maschine, sondern bieten dem Bediener auch erhebliche Unterstützung bei der Durchführung des gesamten Biegeprozesses.

Hohe Genauigkeit, hohe Effizienz, einfache und bequeme Bedienung, gute Leistung, günstiger Preis und bester Service.

Bietet CNC-Steuerung von 2 Standardachsen (Y und X) mit manueller R-Achse.

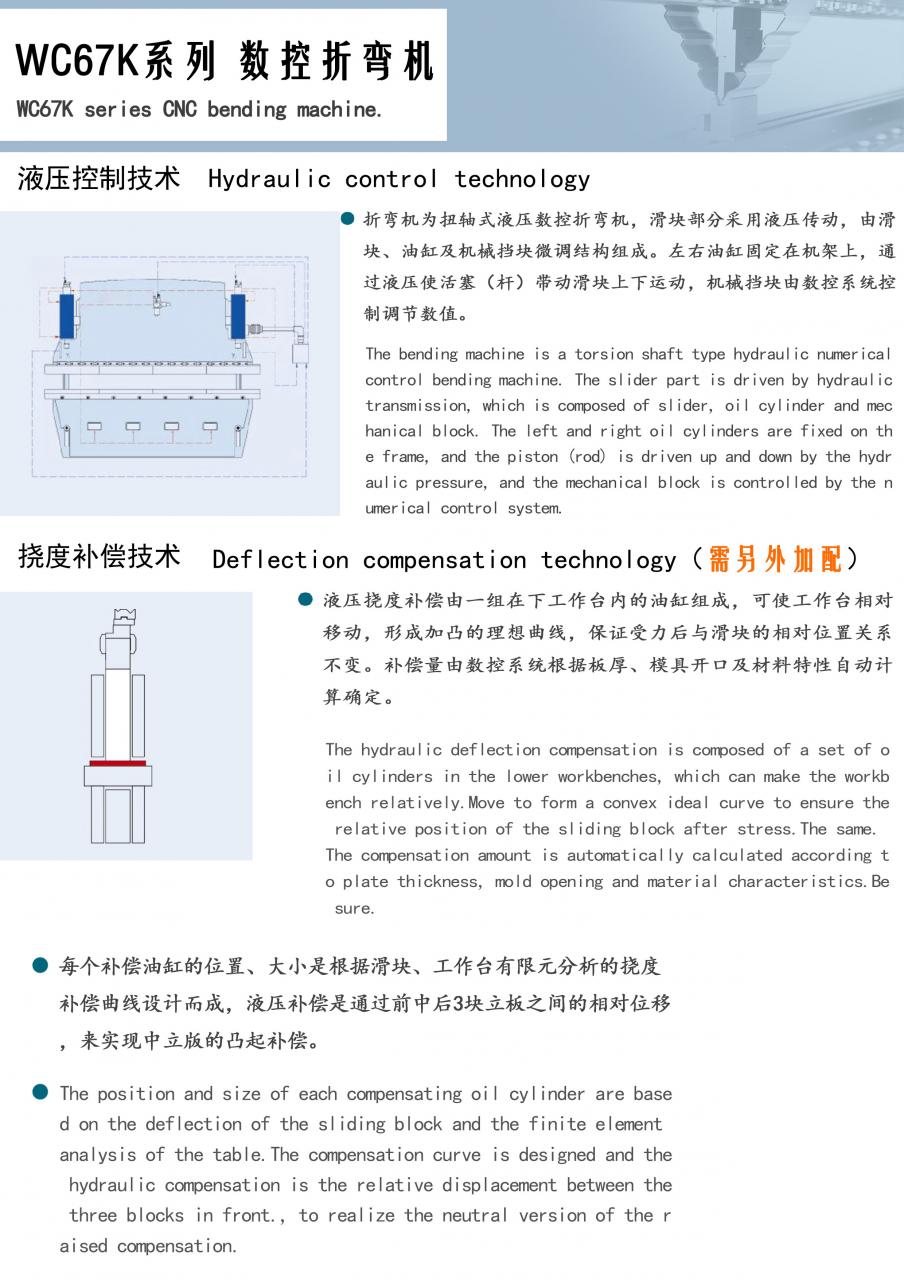

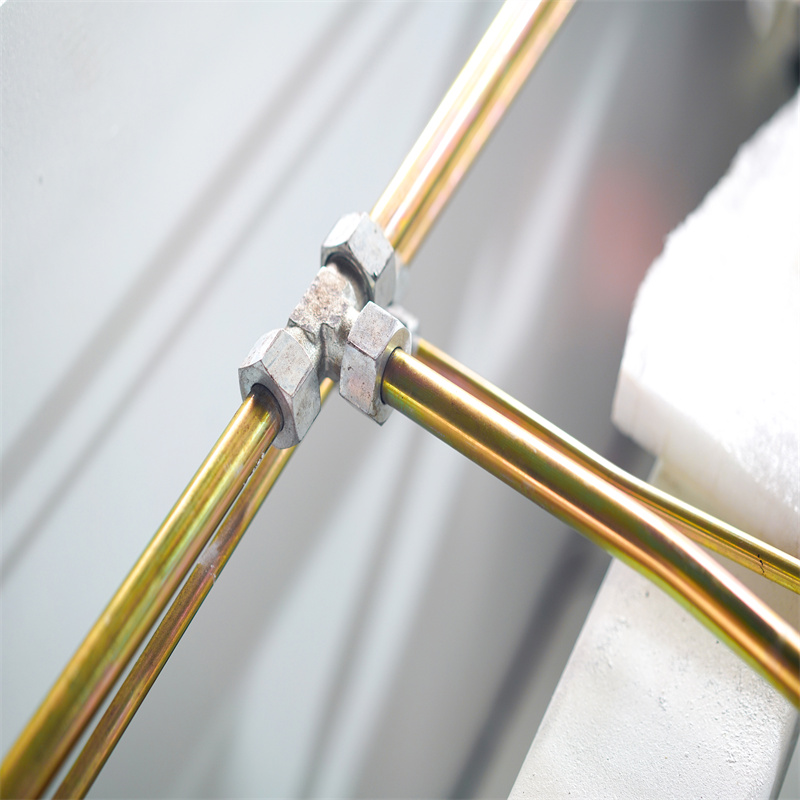

Hydrauliksystem:

Nehmen Sie ein integriertes hydraulisches Steuersystem an, das zuverlässiger und wartungsfreundlicher ist. Das Hydrauliksystem stammt von Bosch -
Rexroth, Deutschland.

Für den Regelkreis kommen äußerst zuverlässige und präzise Bosch – Rexroth Ventile zum Einsatz. Jeder vollständige Arbeitszyklus kann durch die Steuerung des Hydraulikventils erreicht werden.

Alle Dichtungen im Zylinder sind PARKER aus den USA, die bekannteste Marke, gute Qualität und hohe Leistung

Das Hydrauliksystem ist mit einem Überlastungsüberlaufschutz ausgestattet, der keine Leckage versichern kann, und der Ölstand kann direkt abgelesen oder gesehen werden.

Kontinuierliches Arbeiten unter Nennlast, stabiles Arbeiten und hohe Präzision.

Elektrik und Sicherheitsverriegelung:

Schalttafel mit Kühlsystem, die den CE-Normen entspricht und aus Automatisierungs- und Elektrogeräten der Marke SIEMENS besteht.

Schutzzaun und Sicherheitsverriegelung zur Gewährleistung der Betriebssicherheit. Haben Sie einen beweglichen Einhand-Pedalschalter, einfach zu bedienen
arbeiten.

Frontseitenabdeckungen mit Sicherheitsschaltern, Rücklichtschutz (Kategorie 4), Fußpedal gemäß CE-Vorschrift.

Die Maschine von der Europäischen Union CE-Zertifizierung und ISO-Zertifizierung von Qualitätssicherungssystemen

Synchro-Steuerungssystem:

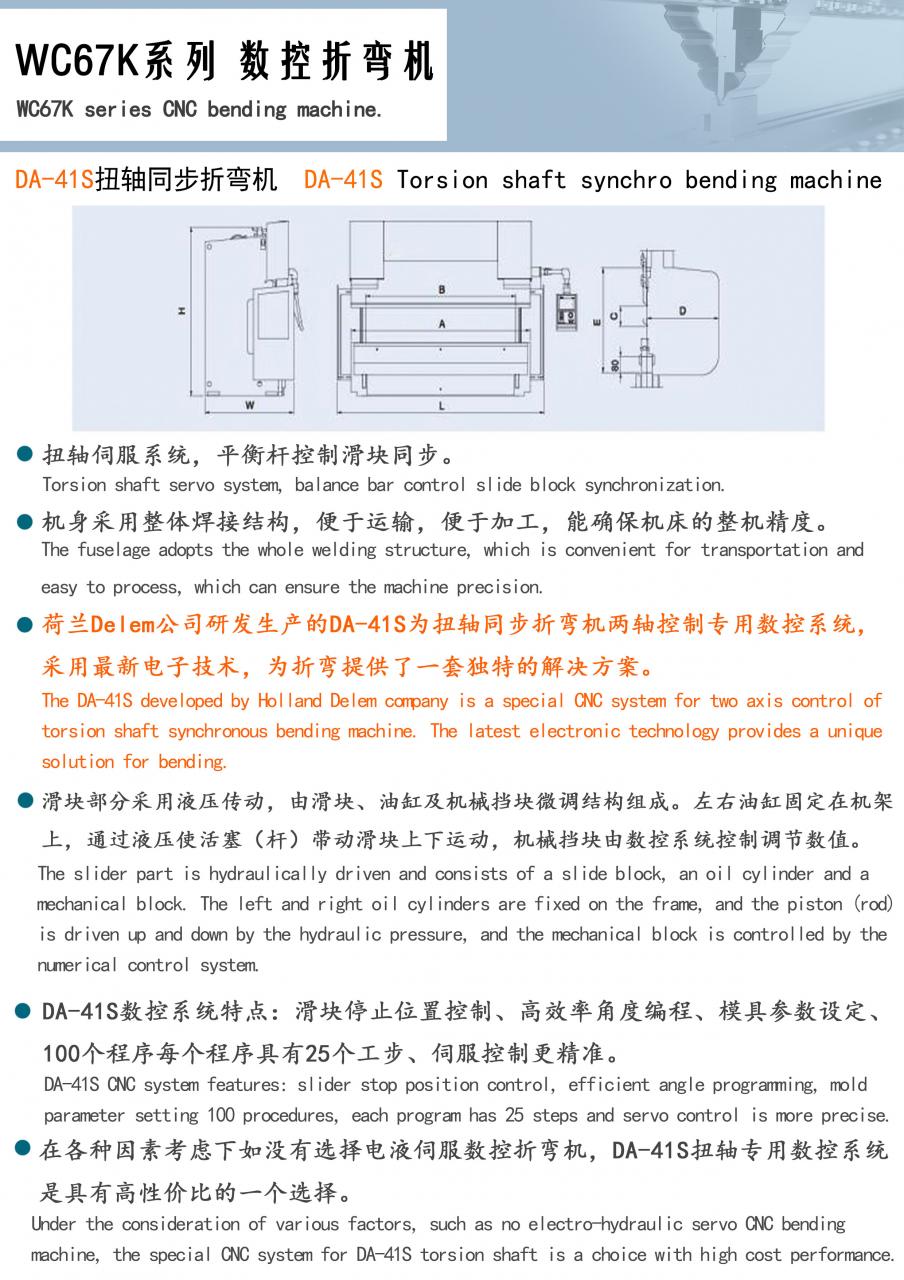

Slide-Synchro-System: Nehmen Sie ein Stahl-Torsionsstab-Synchro-System an, das einfach in der Struktur und hoch in der Genauigkeit ist und sicherstellt, dass die Parallelität zwischen den Balken für die Synchronisierung verwendet wird.

2 Enden des Schlittens haben 2 Synchrongabeln, die das System verwenden, um die Bremspräzision zu verbessern.

Der Arbeitstisch nimmt das besondere Design an und reduziert effektiv die Krönungsverzerrung des Unterwerkzeugs.

Biegetiefeneinstellung und RAM-Strukturen:

Die Biegegenauigkeit und Konstanz der Wiederholbarkeit werden durch ein einfaches mechanisches Tiefeneinstellsystem erreicht, das automatisch (Ziffernanzeige) und motorisch (E210 oder DA41 CNC-Steuerung) einstellbar ist.

Kann den Stößel langsam nach oben bewegen, wodurch der Bediener das Werkstück bequem steuern kann.

Die universelle Befestigungsfläche des Oberwerkzeugs kann die Spannanforderung des Werkzeugs am weitesten erfüllen.

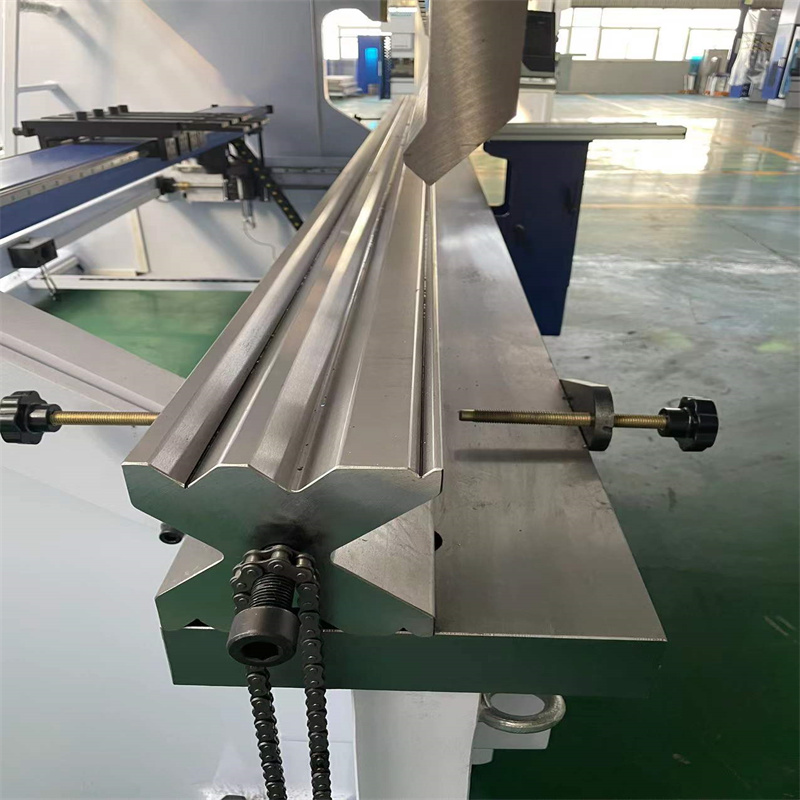

Gehärtete und geschliffene standardmäßig geteilte Ober- und 4V-Die-Unterwerkzeuge (4x1000-mm-Teile).

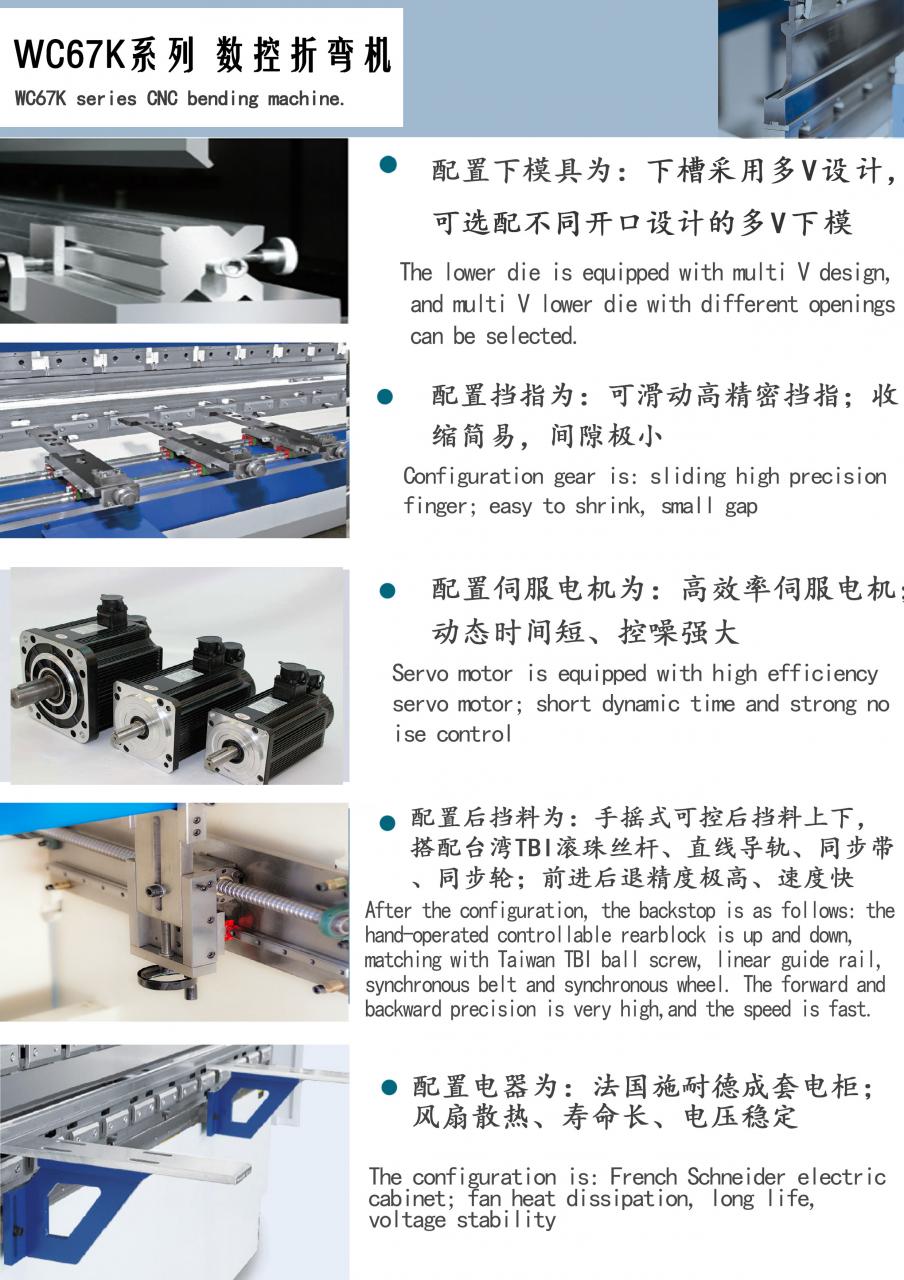

Servomotorisierter Hinteranschlag (Standard)

CNC-Hinteranschlagsystem mit X-Achse durch AC-Servomotor angetriebene Kugelumlaufspindeln und auf Linearlagern mit einer Genauigkeit von 0,01 mm.

Der Hinteranschlag hat eine ausreichende mechanische Festigkeit und Steifigkeit mit einer Panzerlehrenstruktur.

Hochpräzise Kugelumlaufspindel und Linearführung. Spezielles Fingerstopp-Design, erweitert den Bereich des Hinteranschlags.

Modelle	Normaldruck (Kn)	Länge von Tisch (mm)	Distanz Zwischen Wohnen (mm)	Kehle Tiefe (mm)	Hub (mm)	Offen Höhe (mm)	Hauptsächlich Motorleistung (kW)	Gewicht (t)	Gesamtabmessungen (LBH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Einzelheiten

• Schieberhub (mm): 250 mm
• Automatische Ebene: Vollautomatisch
• Ausladung (mm): 400 mm
• Maschinentyp: Synchronisiert
• Länge des Arbeitstisches (mm): 3200
• Breite des Arbeitstisches (mm): 200 mm
• Abmessungen: 4000 x 2250 x 4060 mm
• Zustand: Neu
• Herkunftsort: Anhui, China
• Material / Verarbeitetes Metall: Messing / Kupfer, Edelstahl, Kohlenstoffstahl, Aluminium, PVC
• Automatisierung: Automatisch
• Zusatzleistungen: Endenumformung
• Jahr: 2021
• Gewicht (kg): 6000
• Motorleistung (kw): 18,5 kw
• Hauptverkaufsargumente: Konkurrenzfähiger Preis
• Garantie: 2 Jahre
• Anwendbare Branchen: Automobilindustrie, Stahlkonstruktionsindustrie, Elektroindustrie, Autoteileindustrie, Aufzugsindustrie, Energietechnik, Schiffe und Container, Küchengeräte, Nicht-Standardindustrie, Edelstahltürindustrie
• Standort des Ausstellungsraums: Vereinigtes Königreich, Keine
• Marketingtyp: Neues Produkt 2020
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Motor
• CNC-System:: E21, CT8, DA41S, DA52S, DA53T, DA58T, DA66T, CT12
• Schlüsselwort:: Bremse drücken
• Rohstoff:: Blech-/Plattenwalzen
• Typ:: Hydraulische Biegewerkzeuge
• CNC-Steuerachse: Y1 Y2 X/Y1 Y2 X W-Achsen-Krönung
• Elektrische Komponenten:: Schneider Electrical aus Französisch
• Motorleistung:: Siemens aus Deutschland
• Backgauge & RAM Drive:: Wechselrichter von Schneider Electrical
• Kugelumlaufspindel Polierte Stange:: HIWIN von TaiWan Brand
• Farbe:: Optional
• Zertifizierung: ce
• Erbrachter Kundendienst: Technischer Video-Support, Online-Support
• Service nach der Garantie: Technischer Video-Support, Online-Support
