Fabrikversorgung elektrohydraulische Abkantpresse Schneidbiegemaschine

Produktbeschreibung

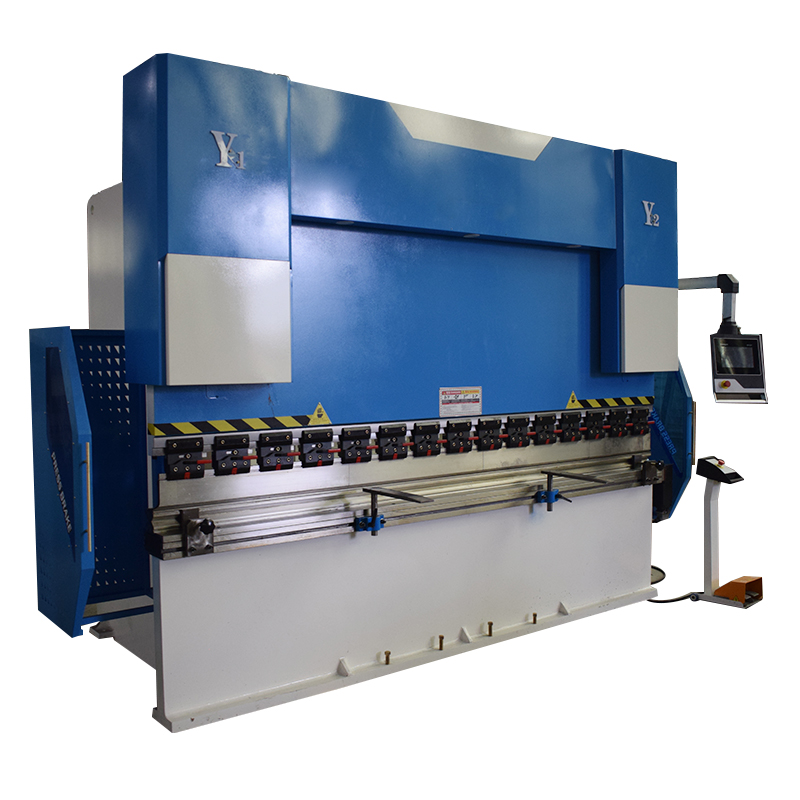

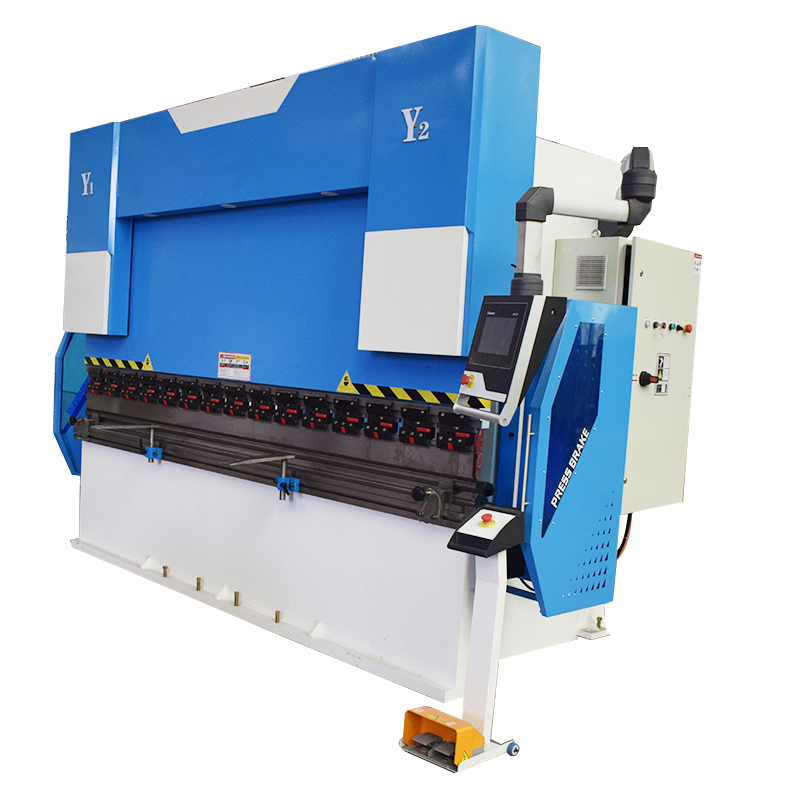

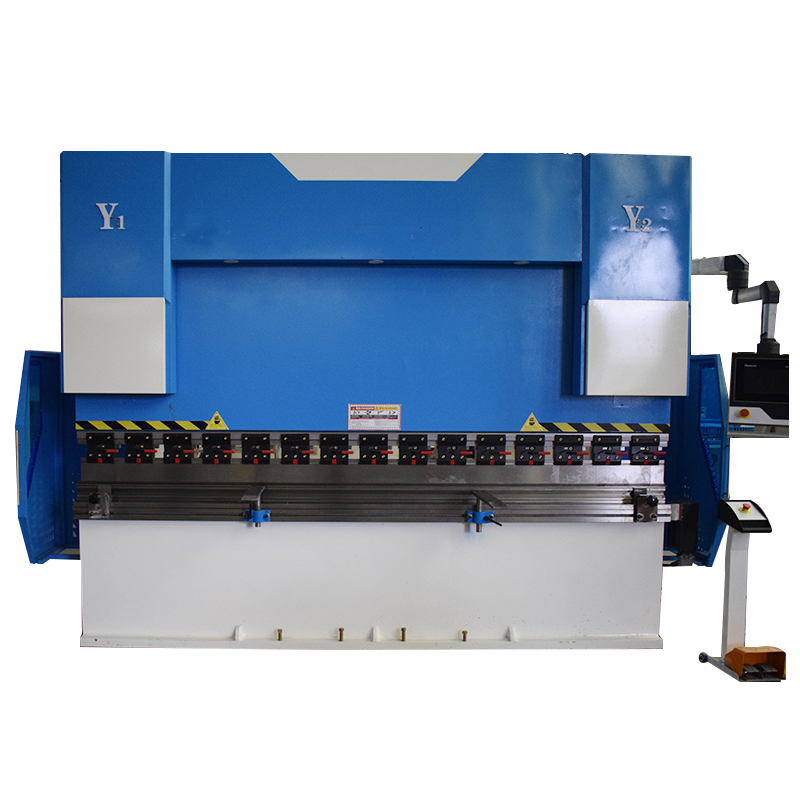

Elektrohydraulische Synchron-CNC-Biegemaschine

Gemäß dem europäischen Designkonzept handelt es sich um eine neue Generation von CNC-Biegemaschinen mit einfachem Erscheinungsbild, praktisch und effizient, stabil und zuverlässig, hoher Kostenleistung und geringer Ausfallrate

1. Der Rumpf nimmt eine integrale Schweiß- und Verarbeitungsstruktur an, und die Hauptkomponenten des Rumpfs werden von der ANSYS Finite-Elemente-Analyse-Software analysiert, um die Zuverlässigkeit der Werkzeugmaschine und die Genauigkeit der gesamten Maschine sicherzustellen;

2. Die Hauptzylinder auf beiden Seiten durchbrechen den Hubsteuerungsmodus der traditionellen mechanischen Anschlagbiegemaschine, übernehmen jedoch den geschlossenen Steuerungsmodus, der aus einem aus Deutschland importierten elektrohydraulischen Servoventil und einem importierten Gitterlineal besteht. Die Genauigkeit der Rückmeldung der Schieberposition ist hoch, der Betrieb ist genau und stabil, die Synchronisationsleistung ist gut und die Biegegenauigkeit und die wiederholte Positioniergenauigkeit des Schiebers sind hoch;

3. Die Funktionsteile in der hinteren Materialhalterung sind importierte Teile, die die Materialhaltegenauigkeit der hinteren Materialhalterung gewährleisten, und der hintere Materialhaltemechanismus mit vollständigeren Funktionen mehrerer hinterer Materialhaltewellen kann je nach Bedarf übernommen werden Kunden;

4. Das Hydrauliksystem übernimmt das aus Deutschland importierte integrierte Steuersystem, das die Installation von Rohrleitungen reduziert, die Arbeitsstabilität der Werkzeugmaschine gewährleistet und ein einfaches und schönes Aussehen hat;

5. Beide Seiten des Rumpfes sind mit C-Typ-Platten ausgestattet, und das hochpräzise Gitterlineal ist auf der C-Typ-Platte installiert, um den Einfluss der Rumpfverformung auf die Biegegenauigkeit während des Biegens zu vermeiden.

6. Der untere Arbeitstisch verfügt über einen automatischen Kompensationsmechanismus für die hydraulische Durchbiegung, der eine effektive Kompensation ohne Blindbereich, hohe Biegegenauigkeit und Langzeitstabilität realisiert.

7. Das numerische Steuersystem übernimmt das spezielle numerische Steuersystem für elektrohydraulische Servobiegemaschinen von ESA in Italien, Delem in den Niederlanden oder Cybelec in der Schweiz, die die Funktionen der grafischen Programmierung des Biegewinkels, der Winkelkorrektur und -kompensation automatisch realisieren können Berechnung und automatische Anpassung des Biegedrucks, automatische Berechnung der Werkbank-Deformationskompensation, Werkstück-Ausfaltlänge, unterer Biegedruck, Öffnungsweg, automatische Rückführung des hinteren Anschlags usw.

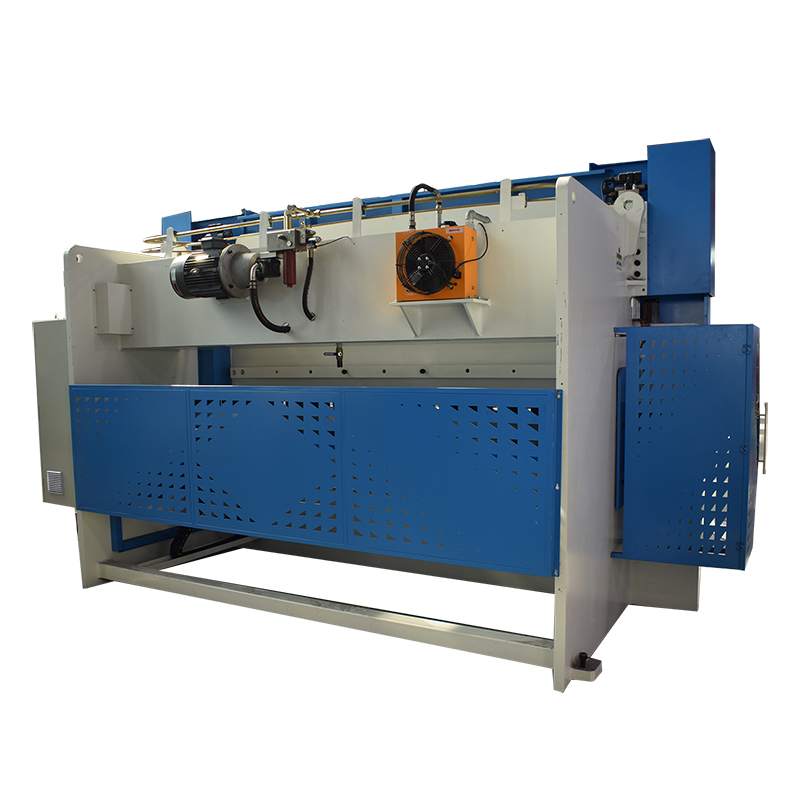

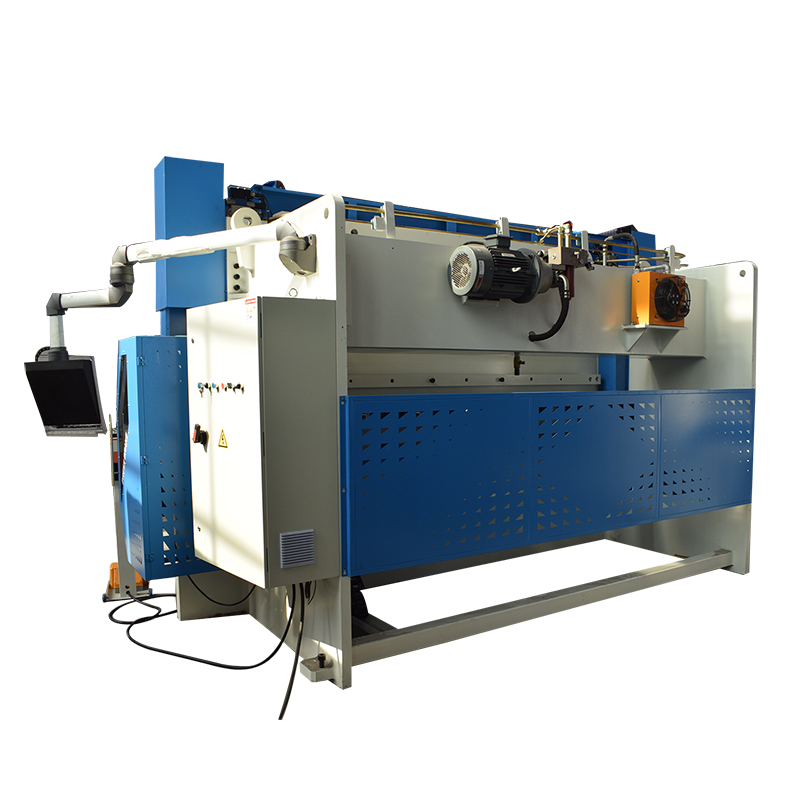

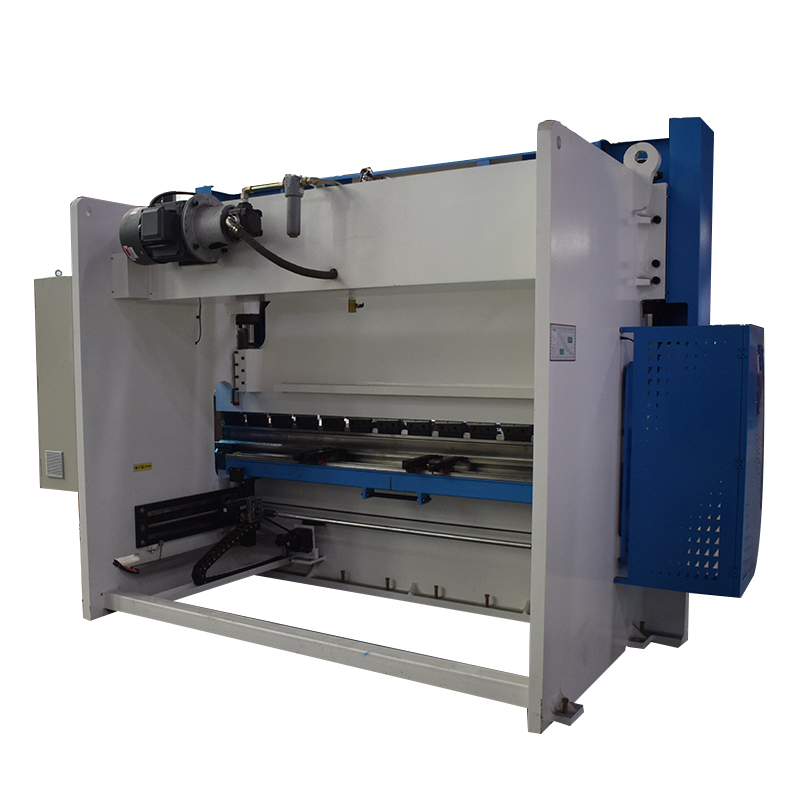

Detailbilder

Da-52s / DELEM.

♦ Schnelle Parameterprogrammierung auf einer Seite
♦ Navigationsverknüpfungen
♦ 7 "Breitbild-Farb-TFT
♦ Maximal 4-Achsen-Steuerung (YL / Y2 und zwei zusätzliche Achsen)
♦ Tischdurchbiegungskompensationssteuerung
♦ Formen-/Material-/Produktbibliothek
♦ Der fortschrittliche Steueralgorithmus der Y-Achse kann sowohl geschlossene als auch offene Ventile steuern
♦ Plattenmontagestruktur, optionaler Aufhängekasten

Da-53t / DELEM.

♦ 10,1 'Hochauflösendes True-Color-TFT-Display
♦ bis zu 4 Achsensteuerung (Y1, Y2 2 Hilfsachsen)
♦ Durchbiegungskompensationskontrolle
♦ mit Formen-/Material-/Produktbibliothek
♦ Unterstützt Servo- oder Frequenzumwandlungssteuerung
♦ Erweiterter Y-Achsen-Steueralgorithmus kann sowohl Ventile mit geschlossenem Regelkreis als auch Ventile mit offenem Regelkreis steuern.
♦ Netzwerk-Zwei-Computer-Verbindung (optional)
♦ USB-Peripherieschnittstelle. Profile-53tl Offline-Programmiersoftware

Da-58t / DELEM.

♦ 2D-Touch-Grafikprogrammierung
♦ Hochauflösendes 15-Zoll-TFT-True-Color-Display
♦ Biegeoperationsberechnung
♦ Störungskompensationssteuerung
♦ Servo- und Frequenzumrichter-Steuermodus
♦ Erweiterter Y-Achsen-Steueralgorithmus kann sowohl Ventile mit geschlossenem Regelkreis als auch Ventile mit offenem Regelkreis steuern.
♦ USB-Schnittstelle. Profile-58tl Offline-Programmiersoftware

Da-66t /DELEM

♦ 2D-Touch-Grafikprogrammierung
♦ 3D-Produktsimulationsanzeige
♦ Hochauflösendes 17-Zoll-TFT-True-Color-Display
♦ Komplettes Windows-Anwendungspaket
♦ Kompatibel mit dem modularen Struktursystem von DELEM
♦ USB, Peripherieschnittstelle
♦ Benutzeranwendung in einer Multitasking-Umgebung
♦ Winkelerkennungssensor-Schnittstelle

CybTouch8/ CYBELEC

♦ Großer Touchscreen, helle Farben, hoher Kontrast.
♦ Komfortable Benutzeroberfläche, übersichtliches Display und große Symboltasten.
♦ Visuelle, benutzerfreundliche und einfach zu bedienende Mensch-Maschine-Schnittstelle.
♦ Eine perfekte Programmierung kann die Effizienz des Batch-Biegens in mehreren Schritten verbessern.
♦ Das Biegen der Seite in einem Schritt ist sehr praktisch
♦ Online-Hilfe und Popup-Eingabeaufforderungen machen die Software-Oberfläche sehr benutzerfreundlich.
♦ Mit PCs oder Laptops können Daten aktualisiert und über drahtlose Software übertragen werden.
♦USB-Schnittstelle überträgt/sichert Daten
♦Unterstützung mehrerer Sprachen

CYB Touch 12/CYBELEC.

@font-face{ font-familyTimes New Roman"; } @font-face{ ♦ Großer Touchscreen, leuchtende Farben, hoher Kontrast.
♦ Komfortable Benutzeroberfläche, übersichtliches Display und große Symboltasten.
♦ Visuelle, benutzerfreundliche und einfach zu bedienende Mensch-Maschine-Schnittstelle
♦ Eine perfekte Programmierung kann die Effizienz des Batch-Biegens in mehreren Schritten verbessern.
♦ Das Biegen der Seite in einem Schritt ist sehr praktisch.
♦ Online-Hilfe und Popup-Eingabeaufforderungen machen die Software-Oberfläche sehr benutzerfreundlich.
♦ Mit PCs oder Laptops können Daten aktualisiert und über drahtlose Software übertragen werden.
♦ USB-Schnittstelle überträgt/sichert Daten.
♦ Unterstützt mehrere Sprachen

Typ	WE67K-400T/4000	WE67K-500T/7000	WE67K-600T/7000
Nennkraft	4000 kN	5000 kN	6000 KN
Biegelänge	4000mm	7000mm	7000mm
Pole Entfernung	3500mm	5900mm	5900mm
Halstiefe	400mm	500mm	500mm
Slider Reisen	320mm	320mm	320mm
Matrizenladehöhe	420mm	600mm	600mm
Leistung	30kw	37kw	45kw
Achsen	3 1	3 1	3 1
Reisen	500mm	800mm	800mm
Geschwindigkeit	200mm/s	200mm/s	200mm/s
Abmessung (mm)	4500 x 2450 x 3500	6500 x 2810 x 4500	7500 x 2910 x 5200

FAQ

1. Wie lange ist Ihre Lieferzeit?

Es ist je nach Modell und Menge. Im Allgemeinen dauert es 3-5 Tage, wenn die Maschinen auf Lager sind. Es dauert 15-30 Tage, wenn Sie die Maschinen anpassen möchten.

2. Stellen Sie Proben zur Verfügung? Ist es kostenlos oder extra?

Ja, wir könnten Ihnen die Beispielmaschine anbieten. Aber es ist nicht kostenlos. Sie müssen das Muster und die Frachtkosten bezahlen.

3.Was sind Ihre Zahlungsbedingungen?

Wir akzeptieren T / T, Western Union, Money Gram, Paypal, Alibaba Escrow usw. Zahlung <= USD 5000,100% im Voraus. Zahlung> = USD 10000,50% T / T im Voraus, Restbetrag vor Versand

Einzelheiten

• Schieberhub (mm): 200 mm
• Automatische Ebene: Vollautomatisch
• Ausladung (mm): 500 mm
• Maschinentyp: Biegemaschine
• Länge des Arbeitstisches (mm): 400
• Breite des Arbeitstisches (mm): 280 mm
• Zustand: Neu
• Herkunftsort: China
• Material / Verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium, Kunststoff, PVC
• Jahr: 2020
• Gewicht (kg): 21000
• Motorleistung (kw): 22 kw
• Hauptverkaufsargumente: lange Lebensdauer
• 1 Jahr Garantie
• Anwendbare Branchen: Hotels, Baustoffgeschäfte, Produktionsstätten, Einzelhandel, Bauarbeiten
• Standort des Ausstellungsraums: Keine
• Marketingtyp: Neues Produkt 2020
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Motor, Pumpe, SPS
• Biegelänge: 2500-3200 mm
• Pol"-Abstand: 1900-2700 mm
• Ausladung: 350-400 mm
• Schieberweg: 170-200 mm
• Werkzeugladehöhe: 380-420 mm
• Gewicht (KG):: 21000 KG
• Abmessungen (L*B*H): 4500*2450*3500
• Modell: WE67K-400T/4000
• Kundendienst bereitgestellt: Technischer Video-Support
• Kundendienst nach der Garantie: Technischer Video-Support
