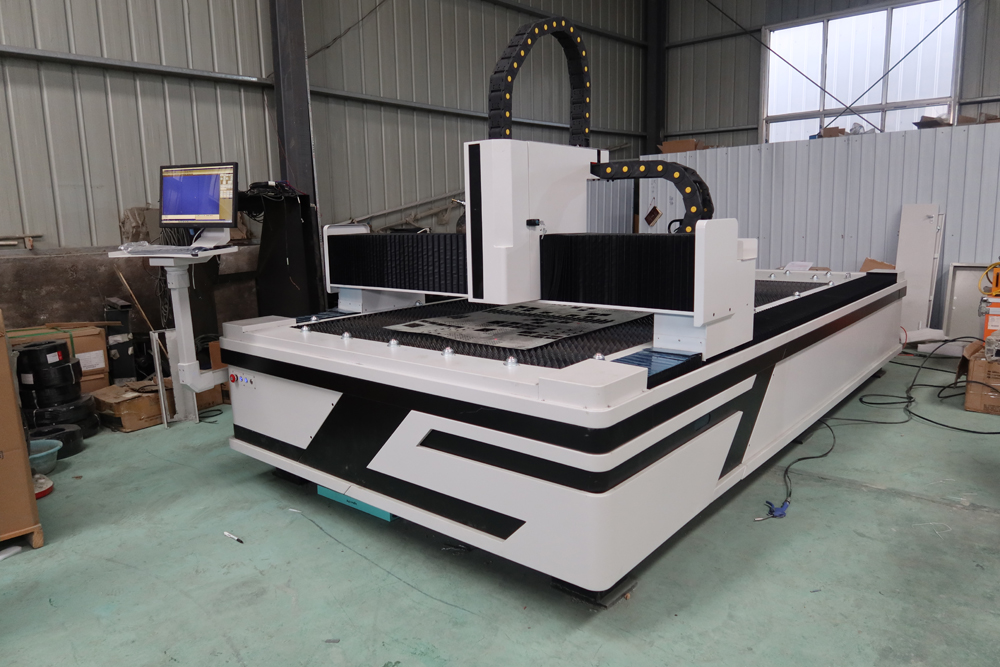

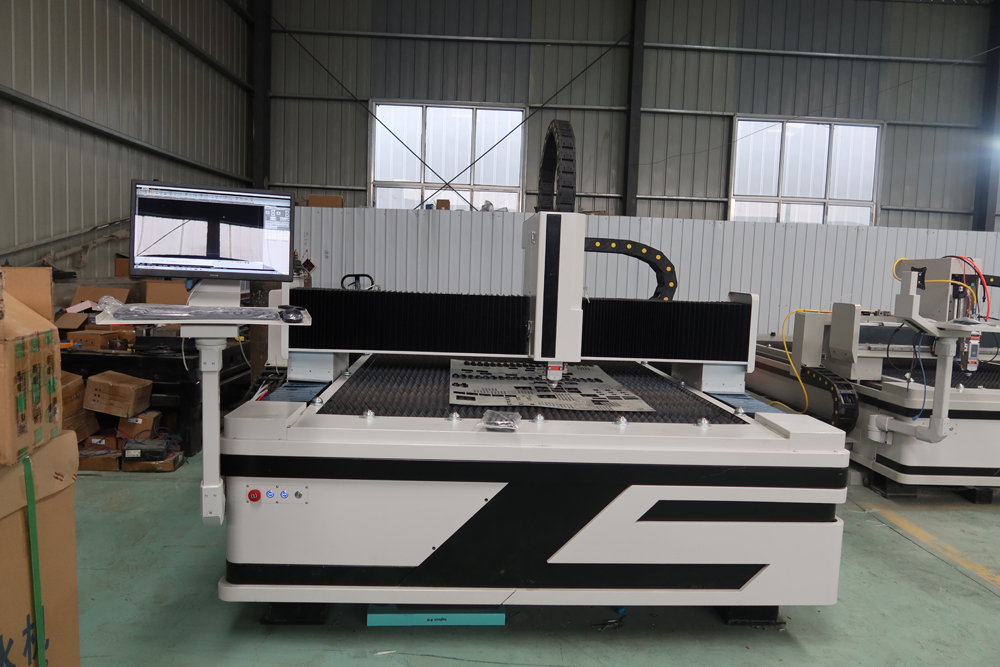

Hochpräziser Faserlaser zum Schneiden von Metall, Edelstahl, Kohlenstoff, 2000 W

Hauptmerkmal

1. Die Faserlaser-Schneidemaschine verwendet einen fortschrittlichen Faserlaser, um einen Laserstrahl mit hoher Energiedichte auszugeben, und sammelt sich auf der Oberfläche des Werkstücks, sodass der vom ultrafeinen Fokuspunkt beleuchtete Bereich des Werkstücks sofort geschmolzen und verdampft wird. durch das mechanische System der numerischen Steuerung. Automatisches Schneiden wird durch Verschieben der Punktbeleuchtungsposition erreicht.

2. Faserlaser-Schneidemaschine nimmt Gantry-Strukturtyp, bilateralen Antrieb mit Zahnstange, mit stabiler Struktur, guter Starrheit und hoher Geschwindigkeit an.

3. Die Faserlaser-Schneidemaschine ist ein geschweißtes Teil mit mehreren Alterungsbehandlungen. Die Getriebeteile wie Untersetzungsgetriebe, Führungsschiene und Zahnstange und Ritzel sind alle importierte bekannte Marken.

4. Die Gesamtstruktur des Bocks und der Übertragungsmodus der Zahnstange und des Ritzel stellen die Ausrüstung sicher. Hochgeschwindigkeitspositionierung, schnelle dynamische Reaktion und gute Stabilität

Anwendbare Felder

Die Maschine ist weit verbreitet in der Blechverarbeitung, Luftfahrt, Luft- und Raumfahrt, Elektronik, Elektrogeräten, U-Bahn-Zubehör, Automobilen, Maschinen, Präzisionsteilen, Schiffen, metallurgischen Geräten, Aufzügen, Haushaltsgeräten, handwerklichen Geschenken, Werkzeugverarbeitung, Dekoration, Werbung und Metall Verarbeitung und andere Fertigungs- und Verarbeitungsindustrie.

Anwendbare Materialien

Faserlaser-Schneidgeräte eignen sich zum Metallschneiden mit Edelstahlblech, Baustahlblech, Kohlenstoffstahlblech, legiertem Stahlblech, Federstahlblech, Eisenblech, verzinktem Eisen, verzinktem Blech, Aluminiumblech, Kupferblech, Messingblech, Bronzeblech , Goldplatte, Silberplatte, Titanplatte, Blech, Metallplatte, Rohre und Rohre usw. Technische

Parameter

Modell	RAYMAX-F1530
Maximaler Verarbeitungsbereich	3000*1500mm
Arbeitstisch	Sägezahn
Lasersystem	MAX/RAYCUS/IPG
Laserleistung	1000W/1500W/2000W/3000W
Schnittstärke	Hängt von der Materie ab
Fahrmodus	Servomotorantrieb, PMI-Führungsschiene YYC-Zahnstangengetriebe und Ritzel
Laserwellenlänge	1060-1080nm
Positioniergenauigkeit	±0,03 mm
Genauigkeit neu positionieren	±0,01 mm
Minimale Linienbreite	±0,02 mm
Kühlende Wege	Wasserkühlen
Stromversorgung	380V / 50Hz
Maschinengröße	4,4 x 2,3 x 1,8 m
Bruttogewicht	2700KG

Laserquelle – MaxMax: Faserlaser ist der weltweit führende Hersteller von Faserlasern, der 70 % der chinesischen Faserlaserquelle produziert. Der Max. Faserlaser sind effiziente, zuverlässige und wartungsfreie Faserlaser. Es hat ein superkompaktes Design, wobei die Laserquelle in einem hermetisch abgedichteten Gehäuse untergebracht ist und einen staubdichten Betrieb ermöglicht.

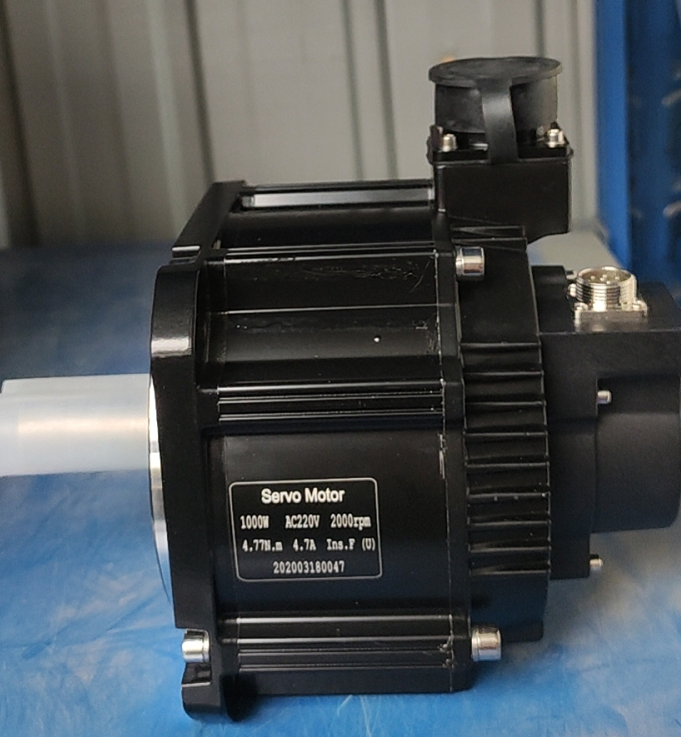

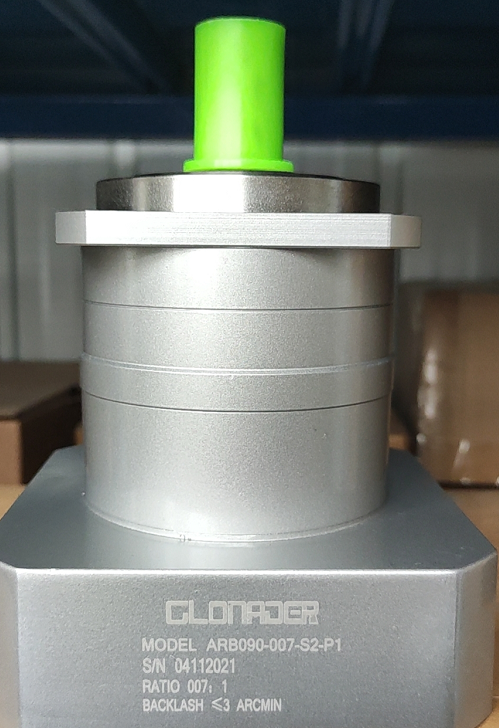

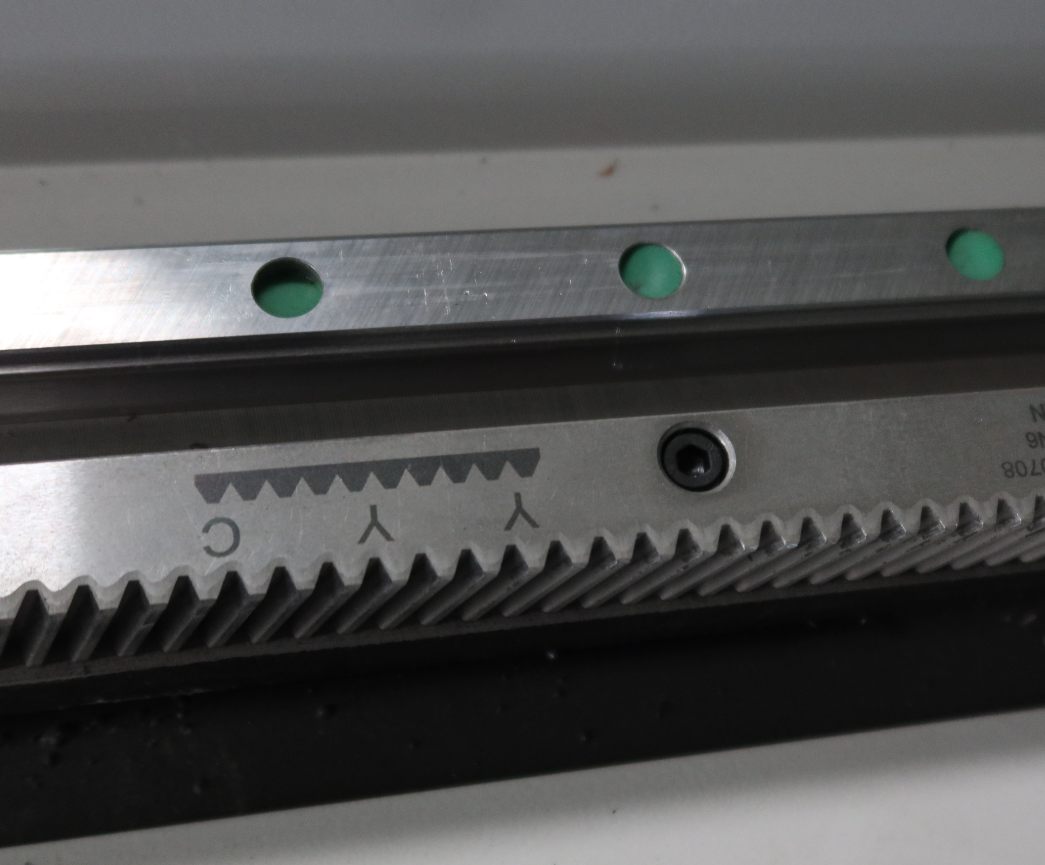

Getriebe: Servomotor, Untersetzungsgetriebe, YYC-Zahnstange, PMI-Führungsschiene; Die Senchuan-Servomotoren und -antriebe mit hoher Geschwindigkeit und Leistungsstabilität. Das Linearübertragungssystem besteht aus YYC-Schraubzahnstangen und PMI-Linearführungen, die die Genauigkeit und Effizienz verbessern. Der Vorteil des geringen Gewichts, der hohen Steifigkeit und des modularen Designs bietet langfristige Stabilität und höhere Effizienz.

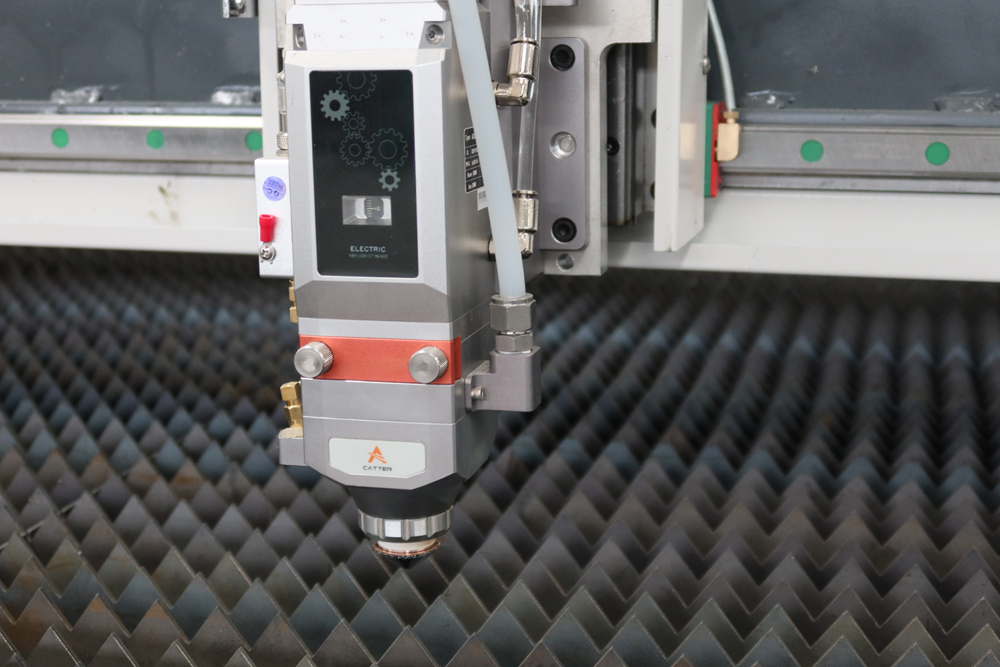

Schneidkopf-Au3Tech: Der A200E-Desktop-Autofokus-Metalllaser-Schneidkopf der deutschen Marke A-Cutter-Serie ist für eine Laserleistung von bis zu 2000 W ausgelegt, was eine wunderbare Lösung für mittlere Leistung des flachen Laser-Autofokus-Schneidens bei der Arbeit mit der Bewegungssteuerungskarte MCC ist Serie und Schnittsoftware SC-Serie. Hochwertiges staubdichtes Design, präzisionsgefertigte Teile.

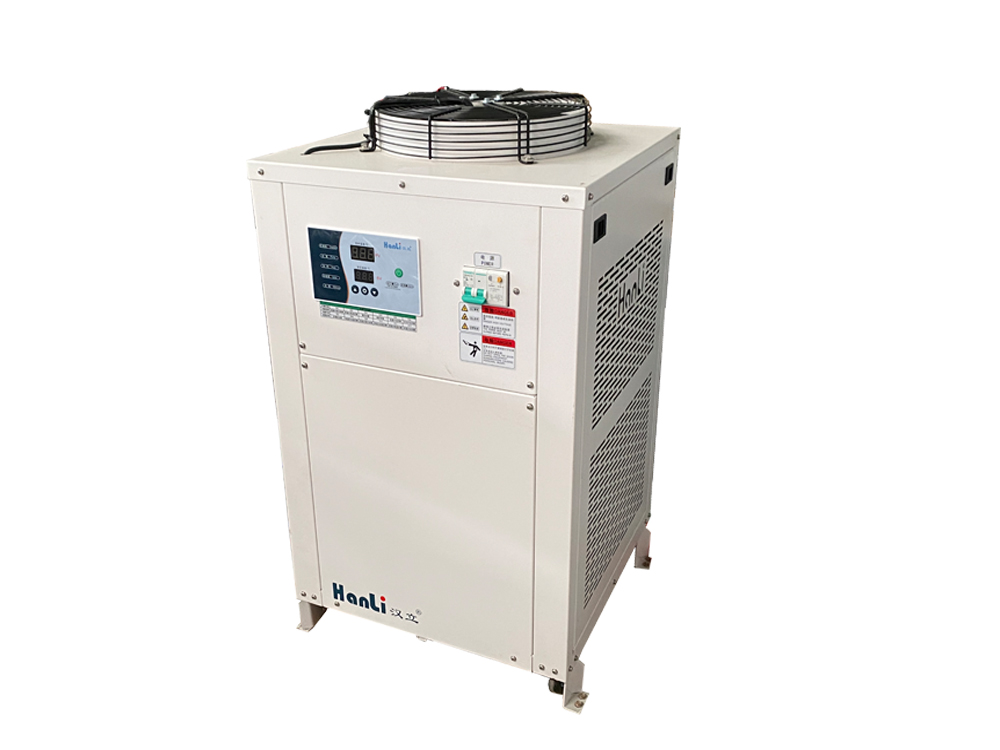

Wasserkühler: Wuhan Hanli ChillerMarke: Wuhan Hanli Chiller Kühlung des Lasers und des Schneidkopfs Duale Temperatur und duale Steuerung

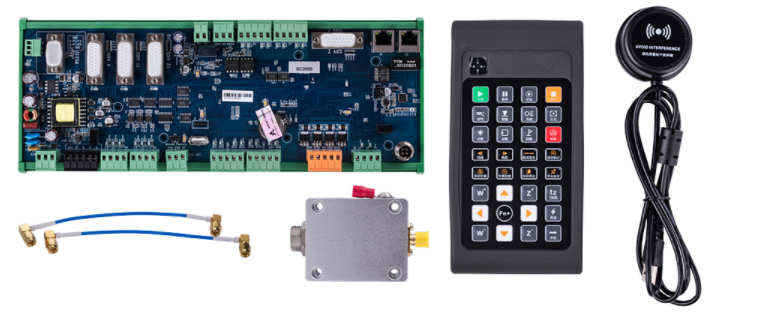

CNC Controller-Au3Tech: Die Bedienung ist einfach, mit leistungsstarken CAM-Funktionen, die auf Auto-CAD-Design basieren, unterstützen Grafikimport, Grafikzeichnungen, Grafikbearbeitung und so weiter. Leistungsstarke Lead-Line-Funktion, unterstützt verschiedene Möglichkeiten zum Lead-Line. Unterstützt mehrschichtiges Schneiden oder Markieren und andere Arten der Verarbeitung. Unterstützen Sie die Verfolgung der Pannenposition / vorwärts / rückwärts und so weiter. Echtzeitalarm, stabil und zuverlässig, unterstützt die Messung von Lauffehlern und kann Fehler zwischen dem Laufen von Obit und Grafikfehlern überprüfen.

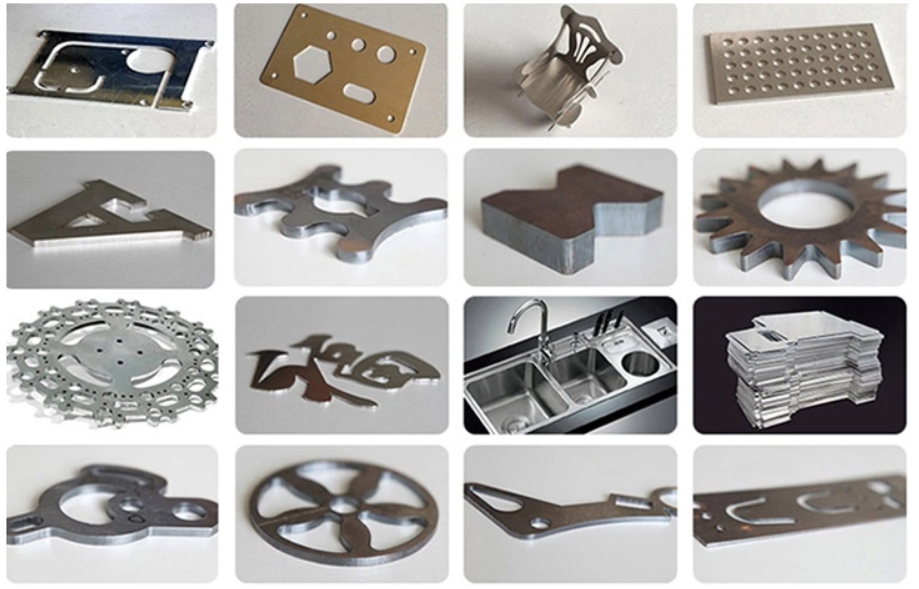

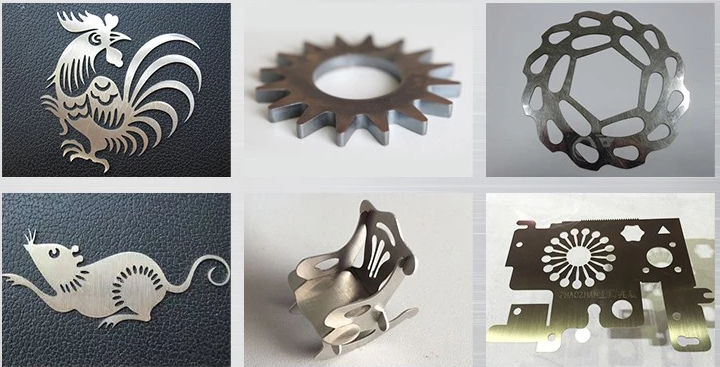

Beispielshow

Einzelheiten

• Anwendung: LASERSCHNEIDEN
• Anwendbares Material: Metall, Sonstiges
• Zustand: Neu
• Lasertyp: Faserlaser
• Schneidbereich: 3000 * 1500 mm
• Schnittgeschwindigkeit: Abhängig vom Material
• Unterstützte Grafikformate: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Schnittstärke: Je nach Material
• CNC oder nicht: Ja
• Kühlmodus: WASSERKÜHLUNG
• Steuerungssoftware: SC2000-Software
• Herkunftsort: Shandong, China
• Marke der Laserquelle: MAX
• Marke des Laserkopfs: Au3Tech
• Marke des Servomotors: Delta
• Führungsschiene Marke: PMI
• Steuerungssystem Marke: Au3Tech
• Gewicht (KG): 2700 KG
• Hauptverkaufsargumente: Automatisch
• Garantie: 2 Jahre
• Anwendbare Branchen: Hotels, Baustoffgeschäfte, Einzelhandel, Sonstiges
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Laserquelle, Übertragung, Schneidkopf-Au3Tech, Wasserkühler, CNC-Steuerung-Au3Tech
• Lasermodus: Faserlaser
• Laserwellenlänge: 1060-1080nm
• Positioniergenauigkeit: ±0,03 mm
• Laserleistung: 1000 W / 1500 W / 2000 W / 3000 W
• Neupositionierungsgenauigkeit: ±0,01 mm
• Mindestlinienbreite: ±0,02 mm
• Leistung: 22 KW
• Arbeitsspannung:: 1kw 1,5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
• MOQ: 1 Satz
• Zertifizierung: CE, ISO
• Kundendienst: Online-Support, Installation vor Ort, Inbetriebnahme und Schulung
• Service nach der Garantie: Technischer Video-Support, Online-Support
• Lokaler Dienststandort: Keine
• Standort des Ausstellungsraums: Keine
• Marketingtyp: Neues Produkt 2021
