Hydraulische Metallschneidemaschine für Stahlarbeiter zum Stanzen, Schneiden, Einkerben

Produktbeschreibung

Unsere Stahlbauer bringen optimale Qualität und Produktivität zu einem vernünftigen Preis in Ihr Unternehmen. Mit dieser universellen Maschine können Sie stanzen, zuschneiden, ausklinken, schneiden und viele andere Funktionen ausführen, die von Ihrer Werkzeugkonfiguration abhängen. Diese Maschine ist mit zwei separaten Stationen ausgestattet, die unabhängig voneinander arbeiten können. Sehr präzise bearbeitete mechanische Teile und ausgewählte hydraulische und elektrische Hauptkomponenten garantieren eine lange wartungsfreie Funktion und einen stabilen Betrieb unter allen Bedingungen.

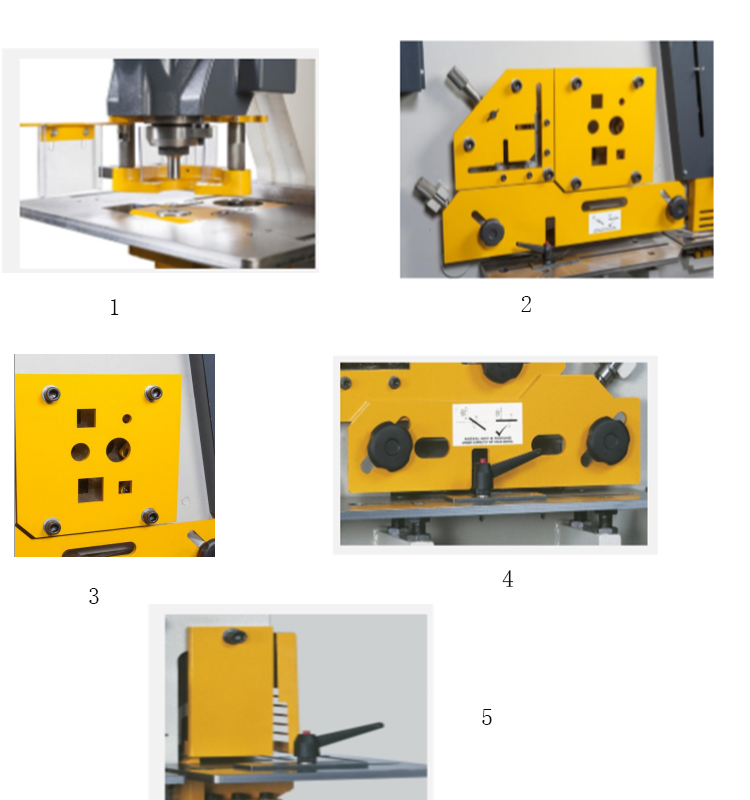

Detaillierte Bilder

1. Stanzstation

Der große Stanzbettbereich hat einen abnehmbaren Frontblock und ist so konzipiert, dass er eine sehr breite Palette von Stanzanwendungen bietet. Serienmäßig ist ein Schlagtisch mit Regeln und Anleitungen für Wiederholungsarbeiten vorhanden.

2. Winkelstation

Diese Station bietet Winkelschnitte mit großer Kapazität bei 90° und 45°. Winkel zwischen 45° und 90° können erreicht werden, indem zuerst bei 90° geschnitten und dann in der Scherstation auf den erforderlichen Winkel gebördelt wird

3. Schnittstation

Die Maschinen sind standardmäßig mit Messern zum Schneiden von Rund- und Vierkantstäben ausgestattet. Mit zusätzlicher Ausrüstung können die Maschinen in dieser Öffnung U-Profile, Balken, T-Profile und viele andere Spezialprofile schneiden.

4. Scheren

Die Schereinheit ist mit einem einfachen robusten Niederhalter ausgestattet, der auf jede Materialstärke innerhalb der Schneidkapazität der Maschine einstellbar ist. Der Scherenbeschickungstisch mit einstellbaren Führungen ist so ausgestattet, dass er eine genaue Materialzufuhr ermöglicht. Die Führung kann eingestellt werden, um Gehrungsschnitte bis zu 45° für flache Stangen zu ermöglichen oder um die flachen Winkel von Winkeln zu kürzen.

5. Ausklinkstation

Die Ausklinkstation ist standardmäßig mit einem rechteckigen Ausklinktisch mit einstellbaren Hinteranschlägen ausgestattet, was eine wiederholte Positionierung ermöglicht.

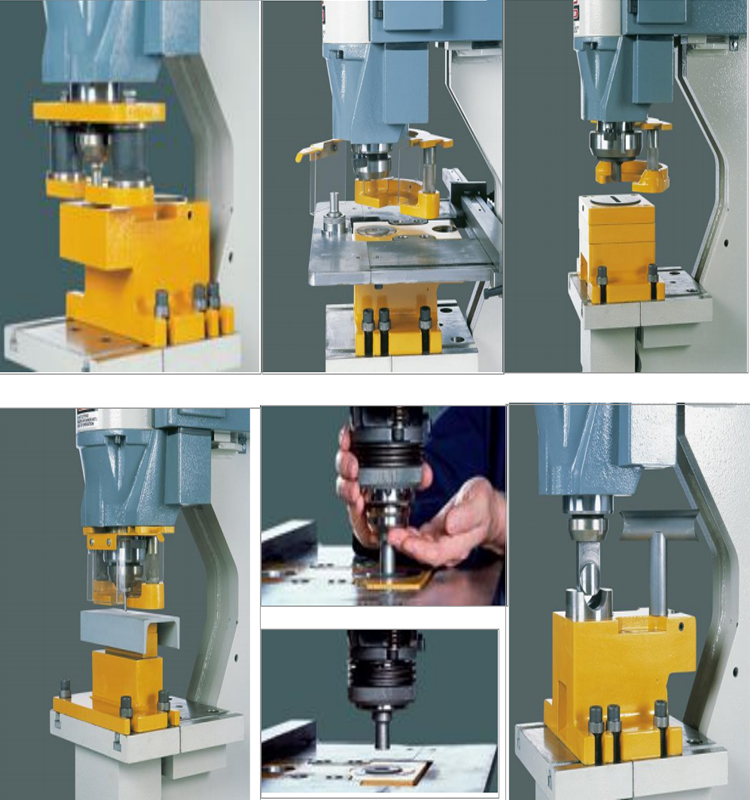

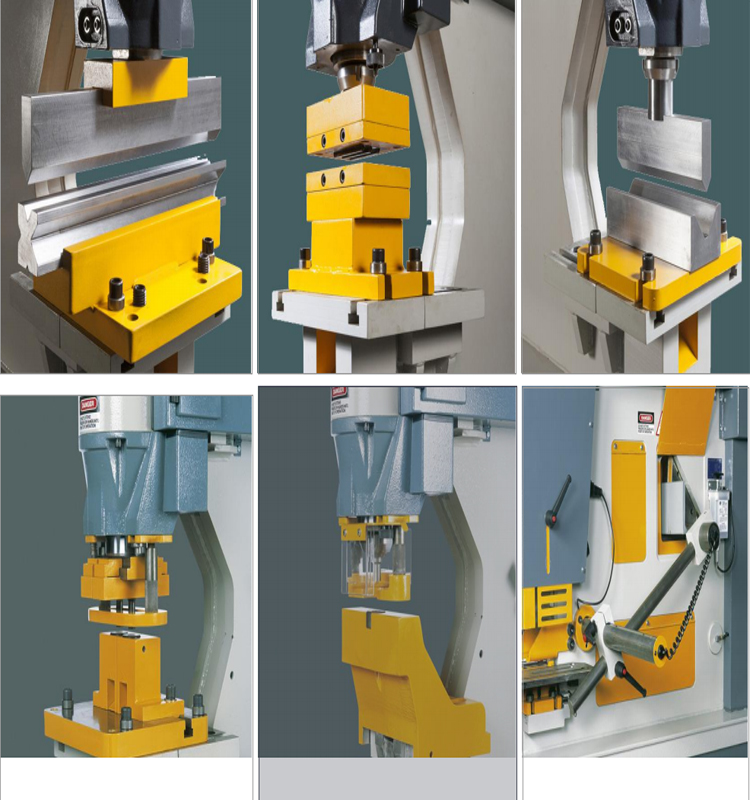

Anwendungen

Stanzstation-Anwendungen (optionale Ausstattung) Abstreiferbaugruppe mit minimaler Verformung, Abstreiferbaugruppe mit minimaler Verformung, um eine minimale Verformung beim Stanzen von Löchern mit engem Abstand in Flachstangen zu erzielen.

Schneller Werkzeugwechsel

Schnellwechsel-Stempelhalter. Zum Einrasten muss der Stempelhalter nur um 90° gedreht werden. Großlochaufsatz, Großloch-/Schlitzaufsatz für Durchmesser von 38 bis 110 mm. Auch für Durchmesser bis 160 oder 225 mm erhältlich.

Kanal-/Balkenstegunterlage

Speziell konstruierte Stegunterlage zum Einstanzen in den Steg von U-Profilen oder Trägern. Keile für Sonderprofile auf Anfrage erhältlich.

„Superschneller“ Werkzeugwechsel

Feder und Kugellager verriegeln/entriegeln das Werkzeug in Position mit einer 90°-Handdrehung. Keine Schraubenschlüssel oder Schraubenschlüssel erforderlich.

Rohrkerbeinheit

Für 90-Grad-Verbindung mit Rohren. Lieferbar für Außendurchmesser bis 165 mm.

Blechbiegeeinheit

Blechbiegeeinheit mit Prismenblock (mit 10, 20, 24 & 40 mm breiten V-Öffnungen, alle 85°).

Louvre-Stanzeinheit

Spezielle Stanzeinheit zum Stanzen von Lüftungsanwendungen.

Stabbiegeeinheit

Zum Biegen von Material bis max. 22 mm dick. Mit Einfachprisma, 76 mm mit V bei 85°

Einheit mit zwei Löchern

Zweiloch-Einheit mit variabler Steigung. Stanzt 2 Löcher bis Ø 29 mm.

Schwanenhalspolster

Zum Steg- und Flanschstanzen bis Ø 32 mm. in 300 mm max. Kanal und 'I'beam.

Regulierter Längenanschlag berühren und abschneiden

Der (optionale) Touch & Cut Längenanschlag (ein Meter) kann für die Winkel-, Profil- und Scherstation verwendet werden. 2 oder 3 Meter Länge erhältlich.

Technische Eigenschaften

Modell	MEHR 70	MEHR 95	MEHR 125
NENNLEISTUNG	70T	95T	125T
STANZEN
Maximale Kapazität	26*20	27*25	35*25
Durchmesser * Dicke	57*9	57*12	67*16
Reisen	55	80	80
Standardtiefe der Kehle	305	355	355
Tiefe Kehle (optional)	625	625	625
Standard-Maximaldurchschlag	57	57	57
Optionaler maximaler Durchschlag	160	160	225
Maximale Strahlgröße	305	305	305
SCHERE
Plattendicke	300*20	380*20	380*25
Maximale Blattbreite	375*15	480*15	600*15
45' Winkelschere, maximal 45'	100*15	120*15	120*15
90' Schnitt	130*13	150*15	150*18
45'Schnitt	70*10	80*10	80*10
ABSCHNEIDEN
Rundstahl/Vierkantstahl	45	50	55
Kanal / H-Träger*	130*65	160*90	200*100
T-Träger*	90*12	100*12	120*12
KERBEN
Plattendicke	12	13	13
Breite – Rechteck	45	52	60
Tief rechteckig	90	100	100
Tiefes V-Form	60	70	80
Trimmen	100*10	100*13	100*13
ECKAUSKLINKUNG*
Maximale Kapazität einkerben	250*6	250*6	250*6
ROHRKERBE*
Maximaler Rohrdurchmesser	83	108	108
BIEGEN*
Biegen von Flachstahl	250*13	250*20	250*22
Blechbiegen	500*3	500*3	700*3
STANZEN AN DER KERBENSTATION
Deepthroating	125	125	125
Maximale Kapazität	38*8	38*10	38*12
TECHNISCHE DATEN
Motorleistung KW	7.5	7.5	7.5
Nettogewicht der Maschine Kg	1620/1990	2430/2880	3100/3620
Maschinenabmessungen (L*B*H)cm	164*71*180	190*79*191	200*80*203

Einzelheiten

• Modellnummer: Multi 70
• CNC oder nicht: CNC
• Zustand: Neu
• Nennkraft (kN): 700 kN
• Energiequelle: Hydraulisch
• Spannung: 380 V/220 V optional
• Abmessungen (L*B*H): 1640*710*1800
• Motorleistung (kW): 7,5
• Gewicht (T): 1,62199
• Hauptverkaufsargumente: Multifunktional
• 1 Jahr Garantie
• Standort des Ausstellungsraums: Keine
• Anwendbare Branchen: Baustoffgeschäfte, Bauernhöfe, Druckereien, Bauarbeiten, Energie und Bergbau, Lebensmittel- und Getränkegeschäfte, Werbeunternehmen
• Maschinentyp: Hydraulischer Hüttenarbeiter
• Erbrachter Kundendienst: Online-Support, technischer Video-Support, Wartungs- und Reparaturservice vor Ort
• Nachgarantieservice: Technischer Video-Support, Online-Support, Wartungs- und Reparaturservice vor Ort
• Lokaler Dienststandort: Keine
• Schlittenhub (mm): 55/80
• Zertifizierung: CE
• Druckkapazität: 70T
• Funktion: Stanzlöcher, Schnittstahlschneiden, Schlitzen, Winkelkerben, Biegen
• Stanzen bei Notch Station Deep Throat: 125
• Maximale Kapazität: 70T
• Durchmesser*Dicke: 57*9
• Reisen: 55
• Standard-Maximalschlag: 57
• Optionaler maximaler Durchschlag: 160
• Maximale Strahlgröße: 305
• Farbe: Gelb / Option
