Abkantpresse Metallabkantpresse WC-63T/3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse

Metallabkantpresse Wc-63t3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse

Modell: KCN-6332

2-Achsen-CNC-Steuerung (X, Y,)

X: Hinteranschlag vorne und hinten; Y: Stößelhub

W: Bombierung des Arbeitstisches (optional)

Hauptfunktionen und Features

1. Gesamte geschweißte und verarbeitete Struktur.

2. Hohe mechanische Festigkeit und starke Steifigkeit.

3. Ram-Hub hydraulisch nähert sich abwärts, stabil und zuverlässig.

4. E21 kann die Bewegung des Stößelhubs und des Hinteranschlags steuern und so eine effiziente und hochpräzise Positionierung erreichen.

5. Keilkompensation bei Oberstempelklemmung.

6. Vereinfachte Obermesserklemmung mit Mikroeinstellkeilen für einfache Bedienung und hohe Präzision.

7. 2 verschiebbare Stützarme für das vordere Laken, die an der T-Nut des Betts montiert sind.

8. Solide Multi-V-Matrize mit einem Block und vier Flächen.

9. Zugelassene stabile und zuverlässige Hydraulik.

10. Finger mit Milscale für Plattenbiegemaschine stoppen.

Technische Parameter

Nein.ArtikelParameterEinheit
1Nenndruck630KN
2Tischlänge3200mm
3Max.Slider-Hub120mm
4Max.Schließhöhe350mm
5Zwischen Spalten2600mm
6Halstiefe250mm
7Hauptmotorleistung5.5KW
8Abwärtsgeschwindigkeit120mm/s
9Geschwindigkeit drücken10mm/s
10Rücklaufgeschwindigkeit90mm/s
11SteuerachseX Y/
12Hub der X-Achse500mm
16Hinteranschlagstopper2/
17GesamtabmessungenL 3500mm
W1500mm
H 2300mm
18Maschinengewicht5000KG

Detaillierte Bilder

Metallabkantpresse Wc-63t3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse
Metallabkantpresse Wc-63t3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse

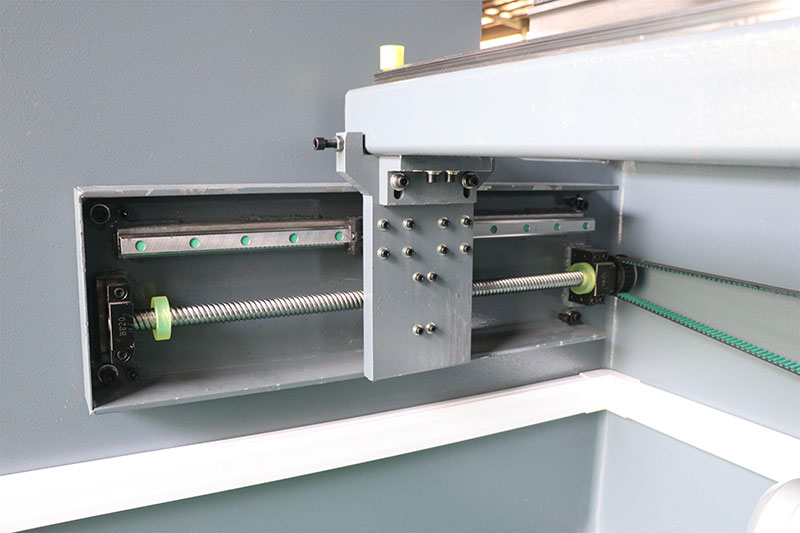

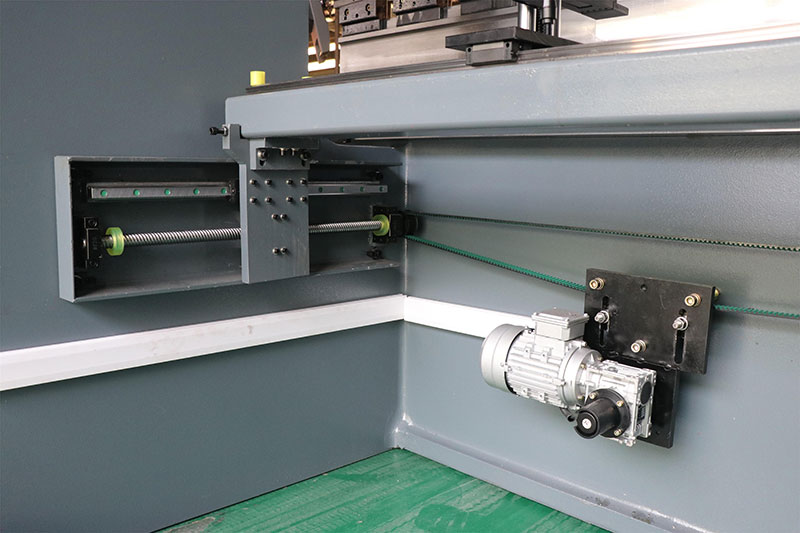

Hinteranschlag mit Kugelumlaufspindel und Buchsenführung

Metallabkantpresse Wc-63t3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse

Multifunktionsverstellung des Spannrades.

Metallabkantpresse Wc-63t3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse

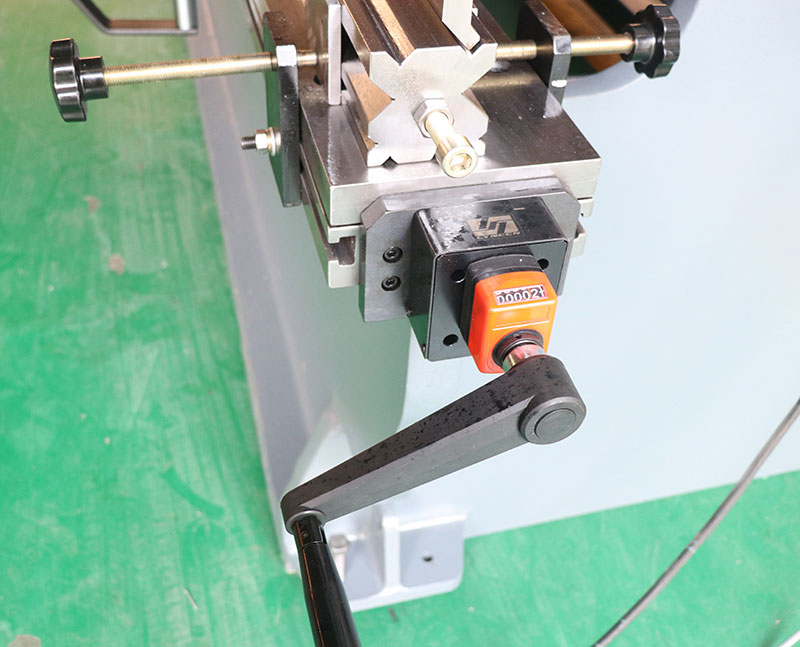

Manuelle Tischkrönung (optional)

Metallabkantpresse Wc-63t3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse

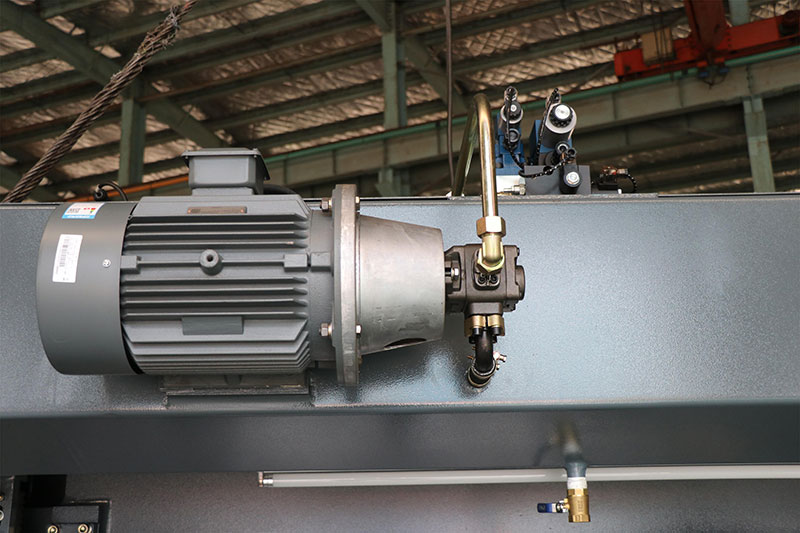

Siemens Hauptmotor deutsche Marke.

Sunny Pumpe Marke USA.

Rexroth Ventil Deutsche Marke.

Schnellspanner im europäischen Stil

Die Führung verwendet Messing, verschleißfeste, lange Lebensdauer.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-5

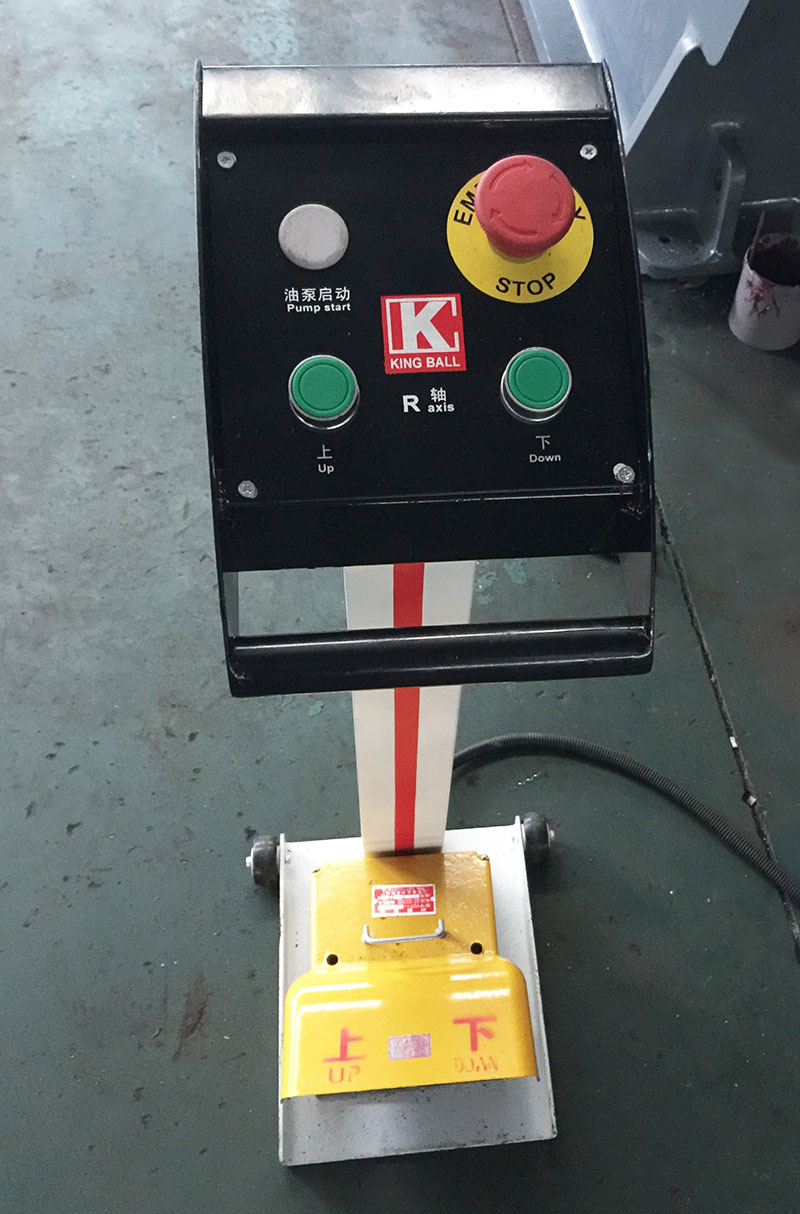

Fußschalter mit Not-Aus, sicherer Betrieb, der Fuß mit Rollen leicht zu bewegen.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-4

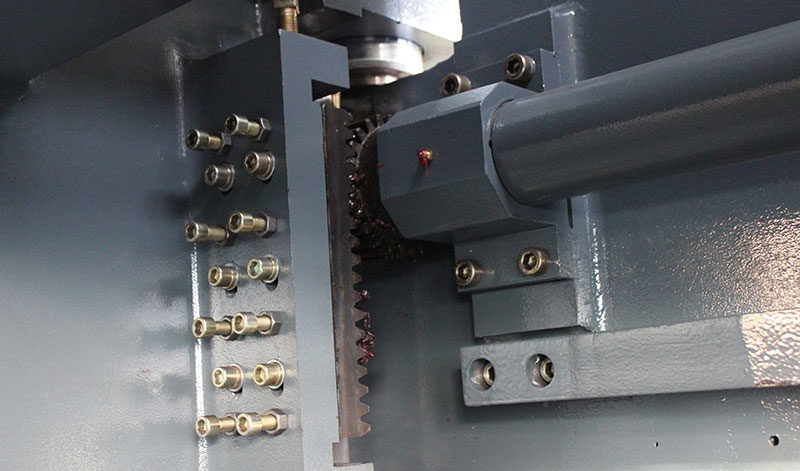

Der Torsionsstab ist mit der Zahnstange synchronisiert. schnell nach unten rammen, einfach die beiden Seiten der Synchronisation einzustellen.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-3

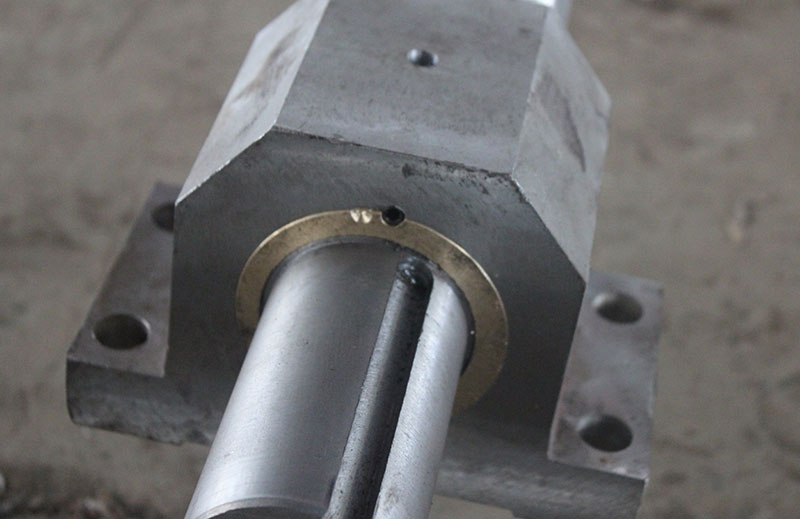

Der Stecker besteht aus verschleißfestem Messing.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-2

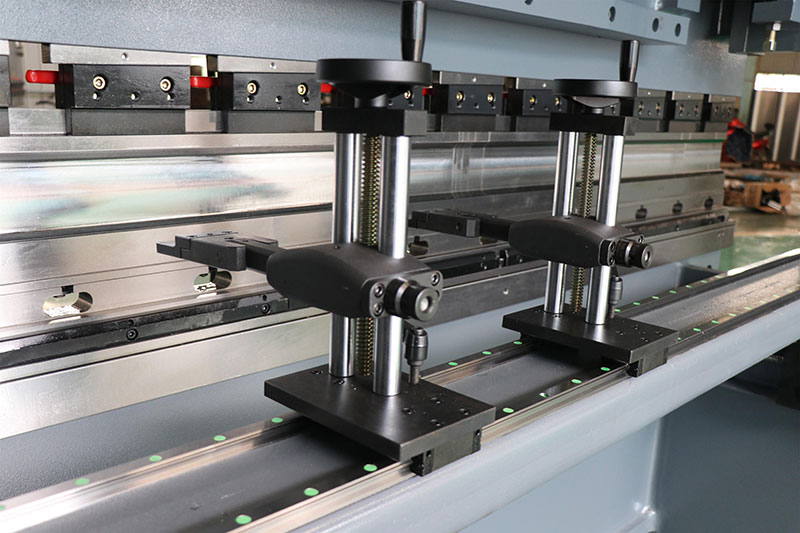

Der Stopper wird manuell auf und ab bewegt und auf zwei Linearführungen nach links und rechts bewegt.

Hauptkonfiguration

NameHersteller
CNC-SteuerungE21 Estun China-Marke
HauptmotorMarke Siemens Deutschland
Elektrische BauteileMarke Schneider France
ZahnradpumpeMarke Sunny USA
DichtungsringMarke NOK Japan
HydrauliksystemMarke Boschrexroth Deutschland
Kugelumlaufspindel, LinearführungMarke HIWIN Taiwan
SchlauchverbinderMarke EMB Deutschland
Antrieb mit variabler FrequenzMarke Shihlin Taiwan

Metallabkantpresse Wc-63t3200 Blechbiegemaschine Cnc Hydraulische Abkantpresse

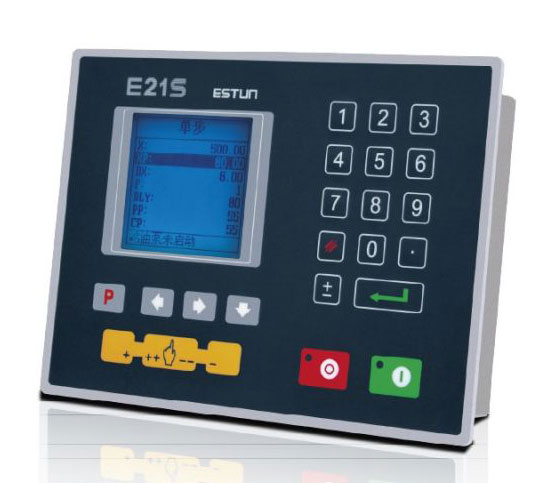

E21 NC-Steuerung

Hinteranschlag- und Blockkontrolle

Steuerung für allgemeine Wechselstrommotoren, Frequenzumrichter Intelligente Positionierung

Bestandszähler Halte-/Dekompressionszeiteinstellung

Programmspeicher für bis zu 40 Programme Bis zu 25 Schritte pro Programm

Einseitige Positionierung Retract-Funktion

Ein-Tasten-Backup/Wiederherstellung von Parametern mm/Zoll

Chinesisch/Englisch

Das Standardzubehör ist im Folgenden:

  • Ankerbolzen
  • Sechskantmutter
  • Dichtungsring
  • Dichtung
  • Fettpresse
  • Innensechskantschlüssel
  • Fußschalter
  • Vordere Stützarme
  • Elektrokastenschlüssel, Bedienfeldschlüssel
  • Bedienungsanleitungen

Unser Service

Pre-Sales-Services:

1. Anfrage- und Beratungsunterstützung
2. Unterstützung beim Testen von Proben
3. Besuchen Sie unsere Fabrik

Kundenbetreuung:

1. 2 Jahre Garantiezeit
2. Schulung zur Installation und Verwendung der Abkantpresse
3. Ingenieure, die zur Wartung von Maschinen im Ausland zur Verfügung stehen

Einzelheiten

  • Schieberhub (mm): 120 mm
  • Automatische Ebene: Vollautomatisch
  • Ausladung (mm): 300 mm
  • Maschinentyp: Torsionsstab
  • Länge des Arbeitstisches (mm): 3200 mm
  • Breite des Arbeitstisches (mm): 200 mm
  • Zustand: Neu
  • Material / verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium
  • Automatisierung: Automatisch
  • Zusatzleistungen: Bearbeitung
  • Jahr: 2022
  • Gewicht (KG): 5000
  • Motorleistung (kw): 5,5 kw
  • Hauptverkaufsargumente: Einfach zu bedienen
  • Garantie: 2 Jahre
  • Anwendbare Industrien: Maschinenreparaturwerkstätten, Produktionsanlagen
  • Standort des Ausstellungsraums: Keine
  • Marketingtyp: Neues Produkt 2020
  • Maschinenprüfbericht: Wird bereitgestellt
  • Video Ausgangskontrolle: Mitgeliefert
  • Garantie auf Kernkomponenten: 2 Jahre
  • Kernkomponenten: Motor
  • Farbe: Optional
  • Steuersystem: E21S
  • Offene Höhe: 350 mm
  • Spannung: 220 V/380 V/415 V/440 V/kundenspezifisch
  • Abmessung: 3500*1500*2300mm
  • Artikel: Press Brake Bending Marchine
  • Hauptmotor: Siemens Deutschland
  • Hydrauliksystem: Boschrexroth
  • Zahnradpumpe: Sonnig
  • Nenndruck (kN): 630 kN
  • Zertifizierung: ce
  • Erbrachter Kundendienst: Installation, Inbetriebnahme und Schulung vor Ort, Wartungs- und Reparaturservice vor Ort, technischer Video-Support, Online-Support
  • Nachgarantieservice: Technischer Video-Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort
