Blechbiegemaschine Hydraulische Biegeplatte Edelstahl Mini Abkantpresse

Produktbeschreibung

1）WC67K Hydraulische NC-Plattenabkantpresse mit E21-Steuerung

Blechplatten-Abkantpresse mit E21 NC-System

Frequenzumrichter steuert die Positionierung des Hauptmotors der X- und Y-Achse: SIEMENS Deutschland

Ventil:Bosch Rexroth Deutschland

Elektrik: Schneider Frankreich

1. Das Design entspricht den internationalen EU-Standards. Der Rumpf eliminiert Eigenspannungen durch Glühen und sorgt für höhere Präzision und Festigkeit. Alle Maschinen werden mithilfe der SOLID WORKS 3D-Programmierung konstruiert und aus verbessertem ST44-1-Qualitätsstahl mit der neuesten Technologie hergestellt.

2. Die Torsionsachsen-Biegemaschine der WC67K-Serie verwendet das chinesische ESTUN NC-Steuerungssystem, um Ihnen zu helfen, Ihre Produktivität zu steigern und die niedrigsten Kosten und niedrigeren Wartungskosten zu halten. Hohe Qualität und wiederholtes Biegen wird durch die Verwendung synchronisierter Zylinder und Ventile erreicht.

3. Das E21-Systemprogrammiersteuersystem und der Wechselrichter realisieren die genaue Positionierungsfunktion der X-Achse Y-Achse.

4. Hochmoderne Frequenzgang-Hydrauliksteuerungstechnologie, Starrer Oberbalken läuft auf 8-Punkt-Lagern mit einer Biegegenauigkeit von /-0,01 mm

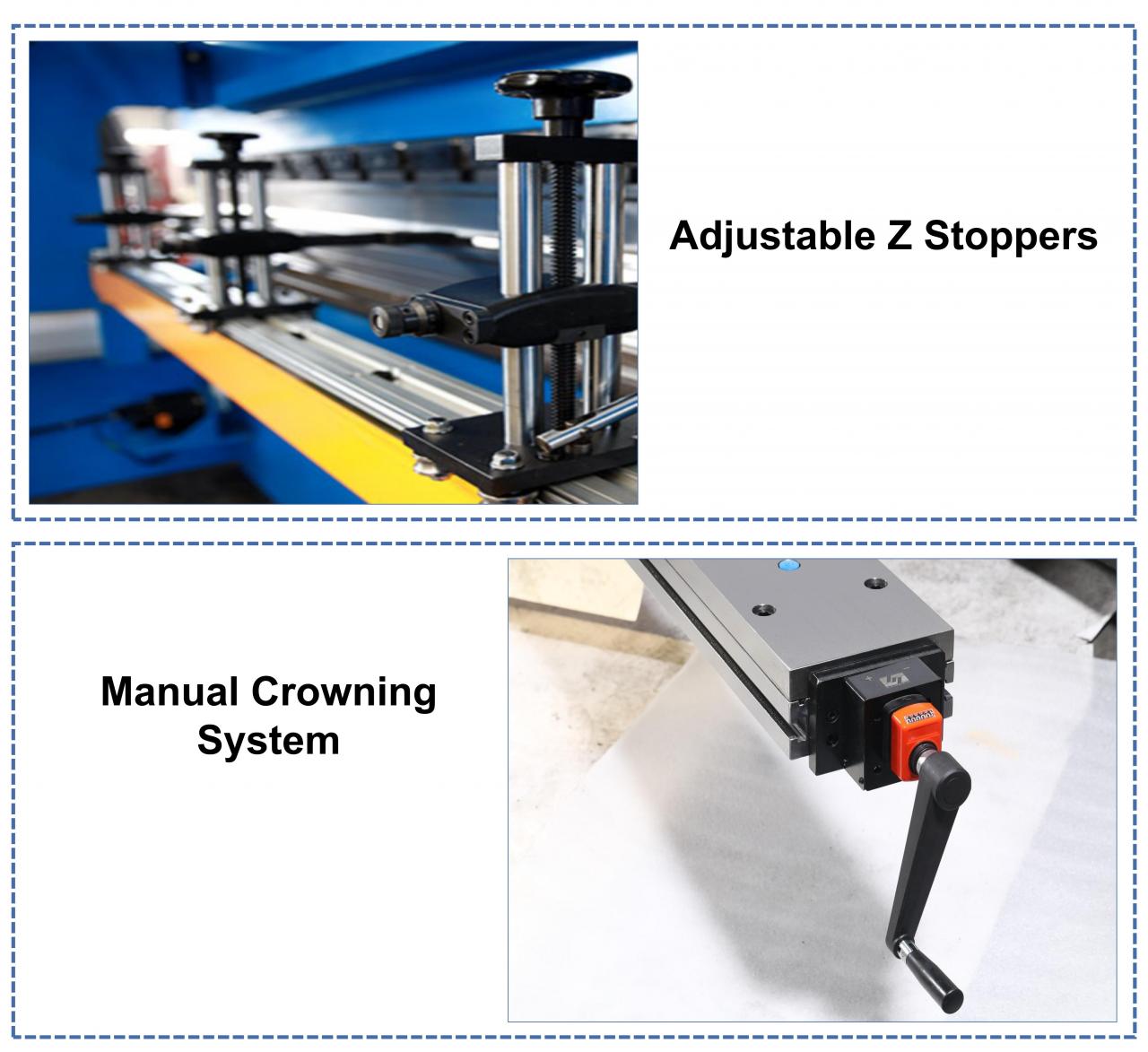

5. Optionale V-Achsen-Kompensationsfunktion und Auswahl der geeigneten Form zum einfachen Biegen von Werkstücken mit komplexen Formen. Standardausrüstung。

Chinesische E21 NC-Steuerung

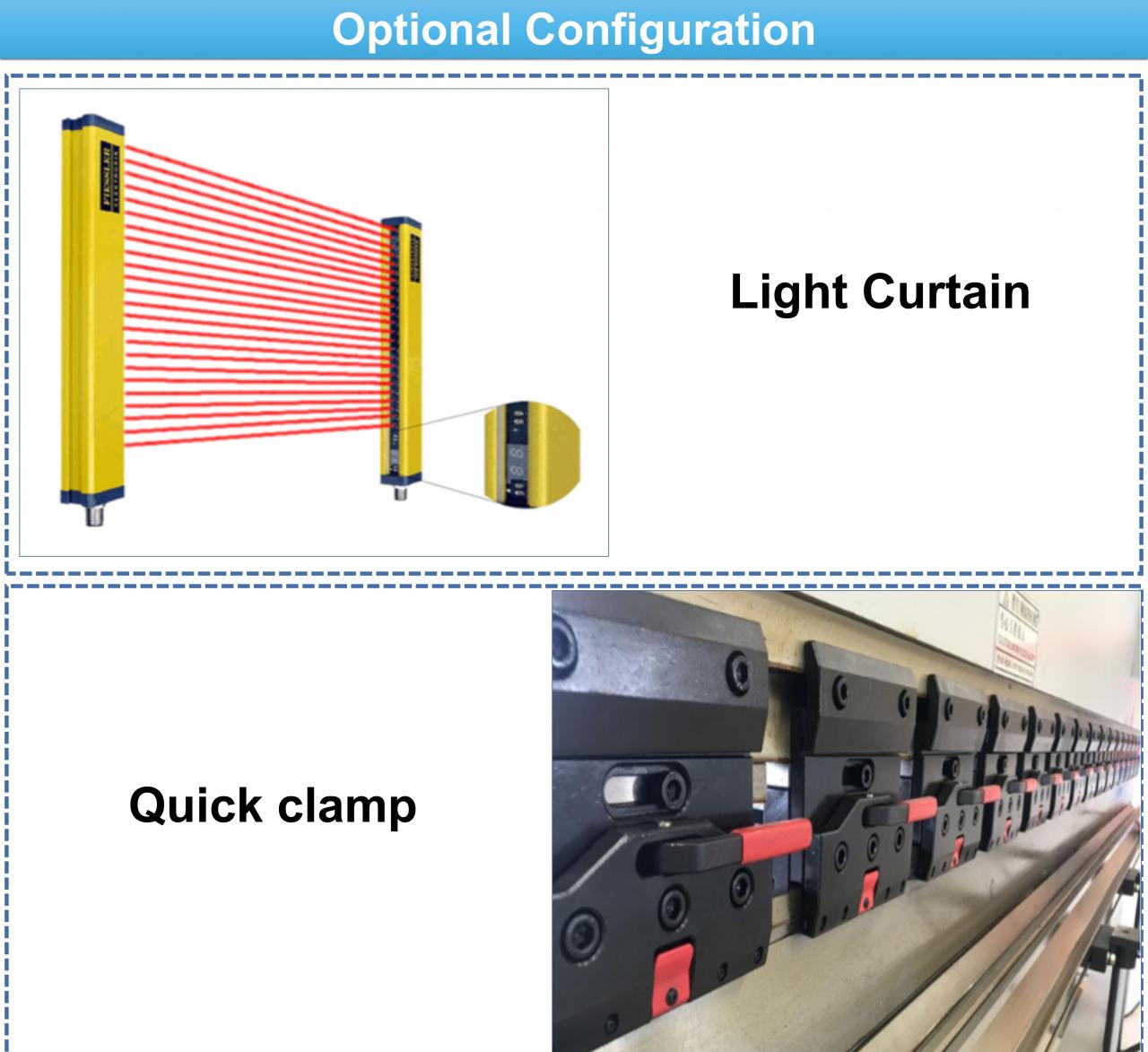

1. Lichtschutzgitter gewährleisten die Sicherheit der Bediener während des Betriebs

2. Y-Achsen- und X-Achsen-Systemsteuerungseinstellung und Frequenzumrichter steuert deren Positionierung.

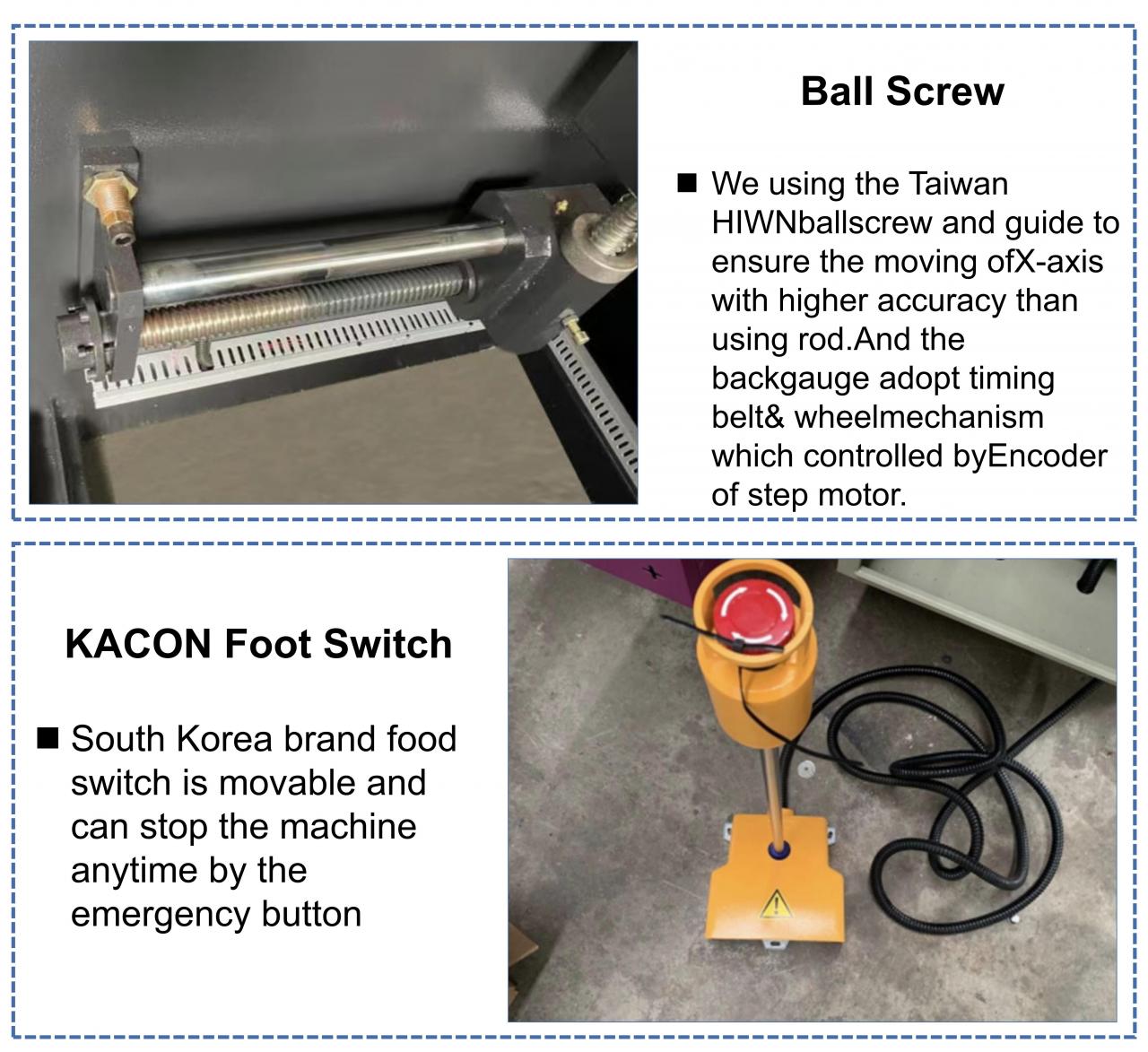

3. Genauigkeit der Linearführungsschiene und der Kugelumlaufspindel von 0,01 mm (HIWIN, TAIWAN).

4. Monoblock-Stahlkonstruktion.

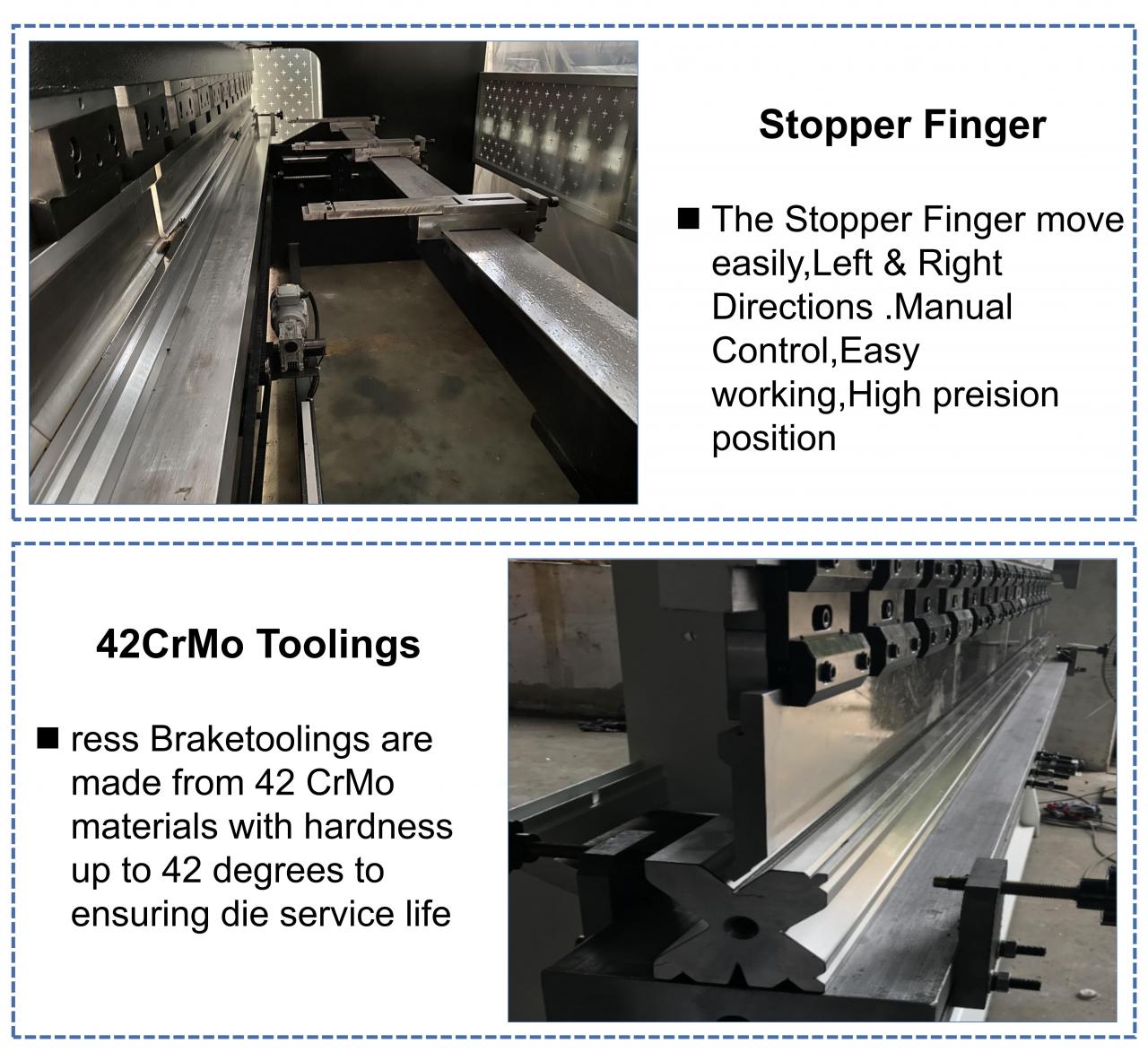

5. Einstellbare Anschlagfinger.

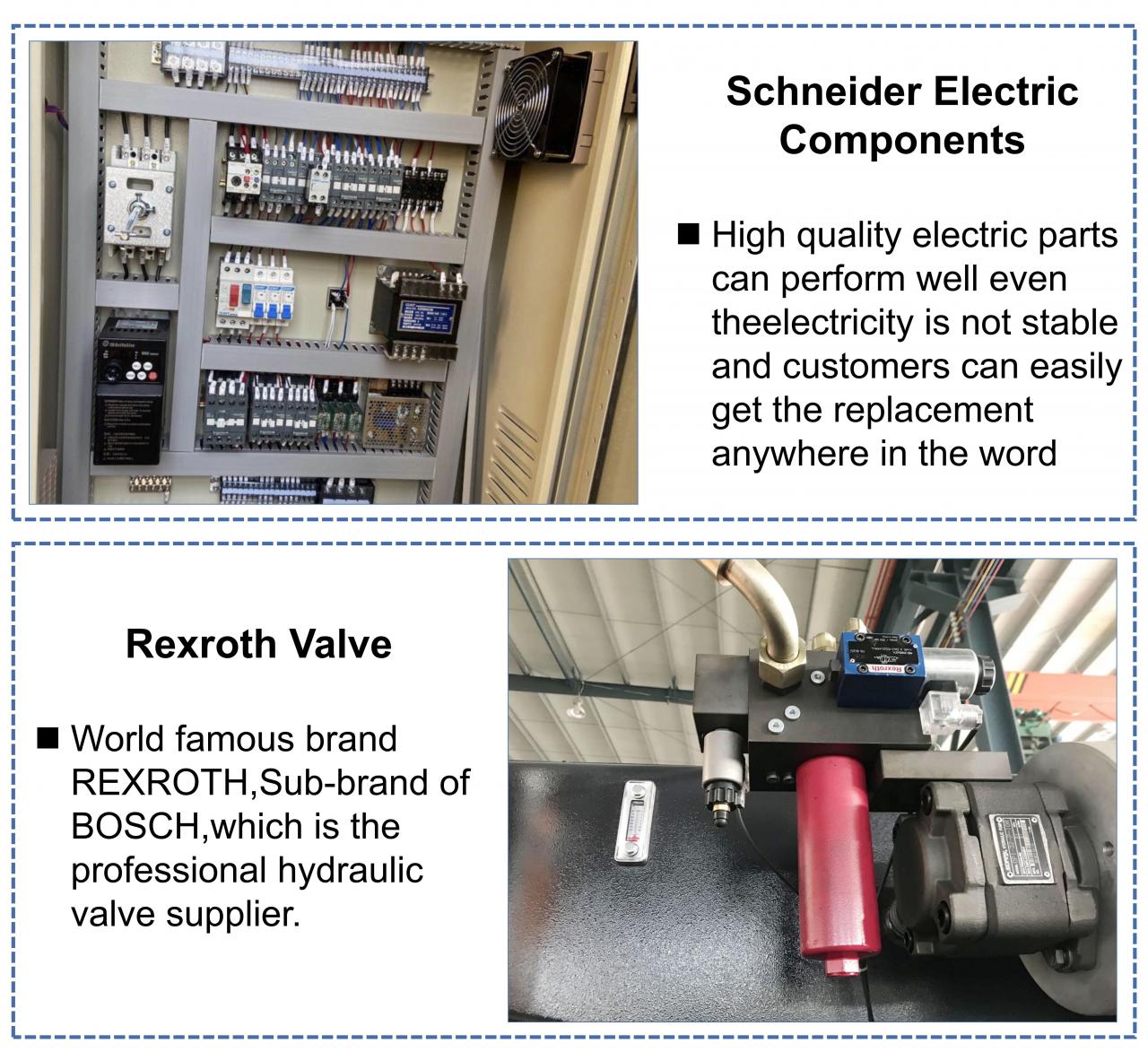

6. Standardelektrik von Schneider, Frankreich.

7. Standard-Ölrohrverbinder von EMB Deutschland.

8. Standardventile und Ölpumpe von Bosch Rexroth Deutschland.

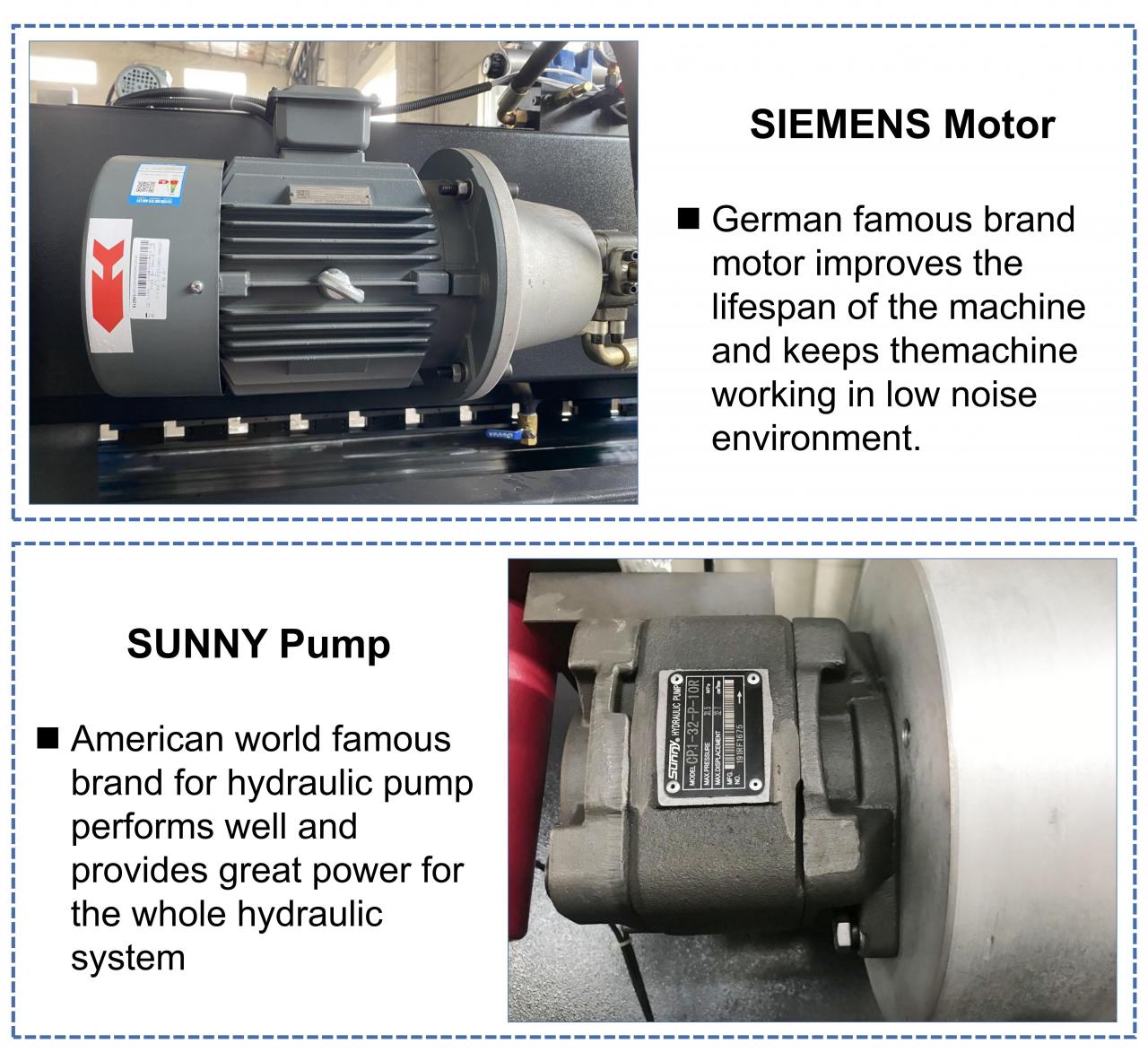

9. Standard-Hauptmotor von Siemens Deutschland

10. Hydraulischer und elektrischer Überlastungsschutz

Chinesisches ESTUN E21 NC-System

Monochromes LCD-BoxpanelIntegralfaktor frei programmierbar

Automatische Positioniersteuerung (commen Motor oder Erfinder)

Spindel-Offset-ZugabeInternes Zeitrelais

Lagerzähler und internes Zeitrelais

Schwarze Positionsanzeige mit 0,01mm

Herstellungstechnik

Artikel	Einheit	Spezifikation
Maschinen-Modell		100T-2500	100T-3200	100T-4000
Nennkraft	KN	1000	1000	1000
Länge des Arbeitstisches	Mm	2500	3200	4000
Abstand zwischen den Säulen	Mm	1900	2600	3200
Halstiefe	Mm	320	320	320
max. Schiebehub	Mm	120	120	120
max. Schließhöhe	Mm	370	370	370
Reisezeiten	Zeit/Min	15	15	15
Hauptmotorleistung	Kw	7.5	7.5	7.5
max. hydraulischer Druck	Mpa	25	25	25
Umrissmaße	mm	2500*1600*2400	3200*1600*2500	4000*1600*2500

Einzelheiten

• Schieberhub (mm): 110 mm
• Automatische Ebene: Halbautomatisch
• Ausladung (mm): 200 mm
• Maschinentyp: Synchronisiert, Torsionsstab, NC-Abkantpresse
• Länge des Arbeitstisches (mm): 2500
• Breite des Arbeitstisches (mm): 2500 mm
• Größe: 2545 x 1510 x 2050
• Zustand: Neu
• Material / Verarbeitetes Metall: Edelstahl, Kohlenstoffstahl, Aluminium
• Automatisierung: Automatisch
• Gewicht (KG): 6500
• Motorleistung (kw): 5,5 kw
• Hauptverkaufsargumente: Einfach zu bedienen
• Garantie: 5 Jahre
• Anwendbare Branchen: Maschinenreparaturwerkstätten, Produktionsanlagen, Bauarbeiten
• Standort des Ausstellungsraums: Indonesien
• Marketingtyp: Gewöhnliches Produkt
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 5 Jahre
• Kernkomponenten: Motor, Pumpe
• Elektrische Komponenten: Schneider France
• Servomotor/Servoantrieb: YASKAWA
• Spannung: 220 V/380 V/415 V/440 V/kundenspezifisch
• Motor: Siemens Deutschland
• Kugelumlaufspindel: HIWIN TBI
• Nenndruck (kN): 1600 kN
• Maximal geöffnet: 370 mm
• Stangenabstand: 1970 mm
• Farbe: Kundenspezifisch
