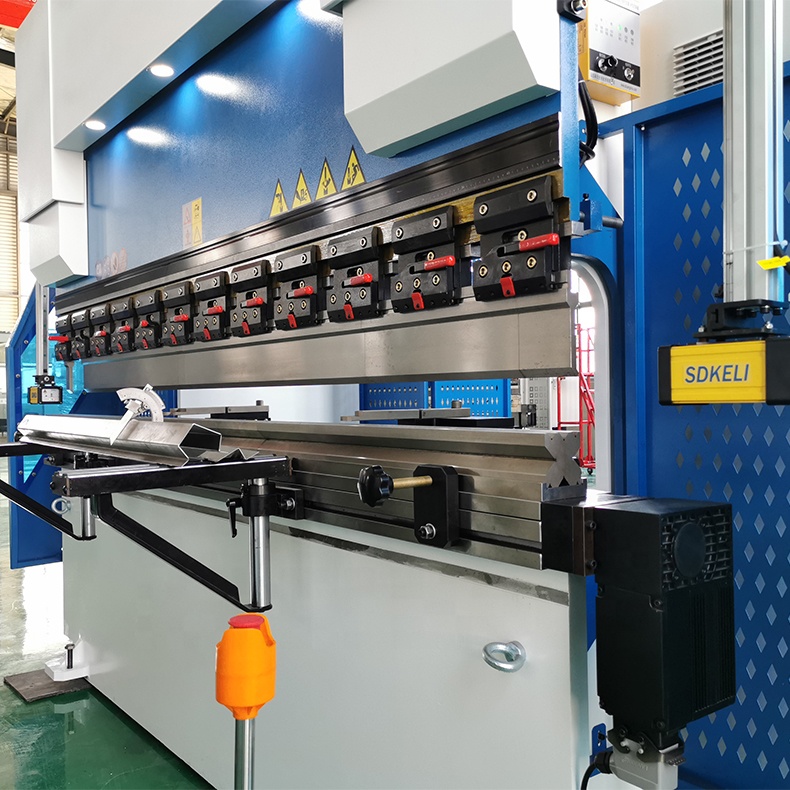

160t-4000 4-Achsen-CNC-Hydraulik-Biegemaschine Abkantpresse

Produktbeschreibung

Press Brake ist eine neue CNC-Biegemaschine, die 2020 von RAYMAX auf den Markt gebracht wurde und für Hersteller mit hohen Anforderungen an Präzision und Kostenleistung geeignet ist. Die 4-Achsen-CNC-Biegemaschine ist unser beliebtestes Modell nach Volumen und ein wahres Arbeitstier, das aus hochwertigen Teilen besteht und ernsthafte Zuverlässigkeit bietet. Die Y1- und Y2-Synchronisationstechnologie gewährleistet hohe Anfahr-, Biege- und Rücklaufgeschwindigkeiten. Die Biegelänge und der Druckbereich können an verschiedene Produktionsanforderungen angepasst werden.

Stabile und dauerhafte Leistung des Maschinenkörpers

1, das integrierte Schweißen des Maschinenrahmens.

2, Der Maschinenrahmen, der vom dreidimensionalen CNC-Bearbeitungszentrum in einem Prozess gebildet wird, der die Parallelität und Vertikalität jeder Montagefläche gewährleistet.

3, Laminierung der internen Belastung durch das Mildern der Kugel, um Rost und Rostschutzbehandlung zu entfernen.

4, Kugelstrahl zum Entfernen von Rost und Rostschutzbehandlung.

Wissenschaftliche Gestaltung

1, Synchronbewegung der Achsen Y1 und Y2, die jeweils von einem unabhängigen Zylinder gesteuert werden.

2, Möglichkeit, Optionen und Upgrades zu einem späteren Zeitpunkt der Konfiguration hinzuzufügen.

Umweltfreundlich

Geräuscharm beim Warten und schnellen Herunterfahren (weniger als 25 Dezibel), Drücken und Zurückfahren, da der Druck im Hydrauliksystem die Regelung des Servo-Hauptmotors ist. Energieverbrauch um 60 % niedriger als bei herkömmlichen Maschinen durch Verwendung eines Servomotors.

Technische Parameter

Für weitere Maschinenmodelle kontaktieren Sie uns bitte, wir werden Ihnen so schnell wie möglich antworten!
Modell	Polen abstand (mm)	Halstiefe (mm)	Schieberhub (mm)	maximale Höhe (mm)	Leistung (KW)	Gewicht (kg)	Dimension (mm)
63T/2500	1900	250	100	320	5.5	4000	2500 x 1300 x 2210
63T/3200	2560	250	100	320	5.5	4800	3200 x 1300 x 2210
80T/2500	1990	300	100	320	7.5	5000	2500 x 1400 x 2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000 x 1500 x 2400
100T/2500	1990	320	120	350	7.5	6000	2500 x 1600 x 2400
100T/3200	2600	320	120	400	7.5	6800	3200 x 1600 x 2600
100T/4000	3200	320	120	400	7.5	8000	4000 x 1600 x 2600
125T/3200	2600	320	120	400	7.5	7000	3200 x 1600 x 2600
125T/4000	3200	320	120	400	7.5	8500	4000 x 1600 x 2600
160T/3200	2580	320	120	460	11	10000	3200 x 1700 x 2700
160T/4000	2900	320	160	460	11	11000	4000 x 1700 x 2800

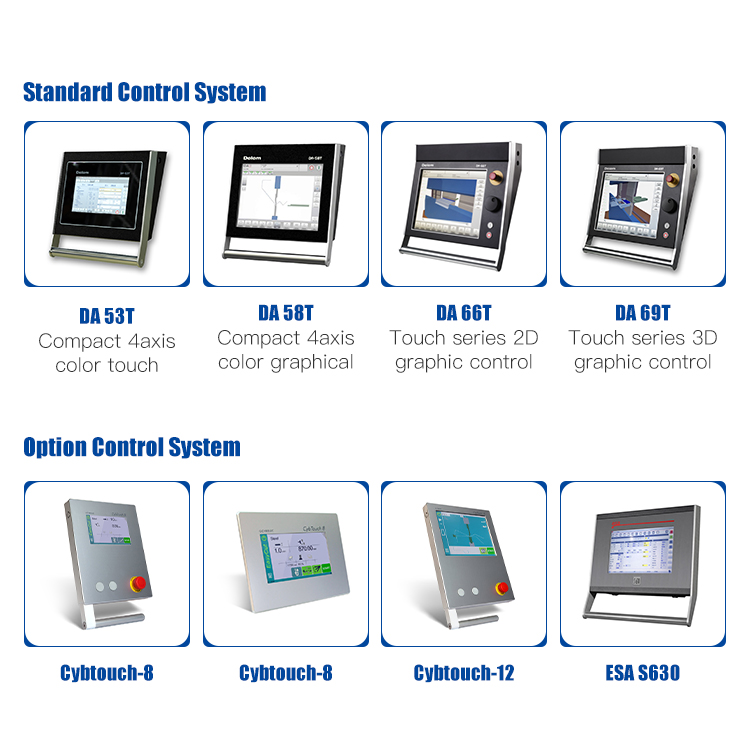

Kontrollsystem

Die CNC-Biegemaschine Amuda kann mit verschiedenen Steuerungssystemen ausgestattet werden. Unser hocheffizientes Hinteranschlagsystem bietet unseren Kunden verschiedene Automatisierungslösungen.

Maschinenanzeige

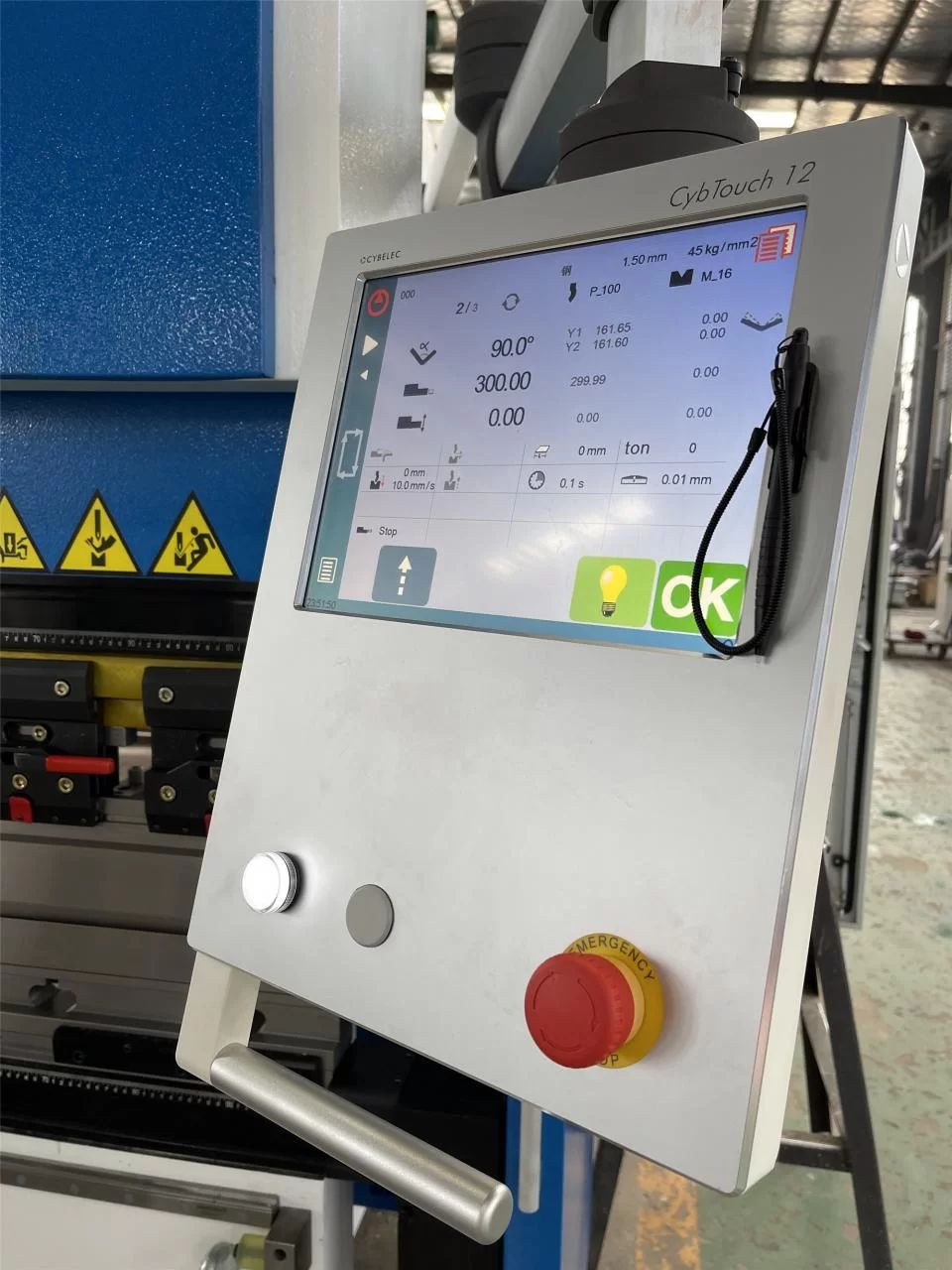

Cybtouch-12 Controller-System

1. Steuert 4 Achsen.

2. Automatische Biegefolge (Option).

3. Berechnung der Biegezugabe.

4. Berechnung der Druck-Bombierung.

5. Modulare Werkzeuge für jedes Teil oder jede Biegung.

6. Winkel- und Hinteranschlagkorrektur.

7. Fernwartung per Funkverbindung mit PC oder Notebook.

8. USB-Anschluss für Speicherstick zur Datenübertragung/Sicherung.

Hocheffizienter Arbeitstisch

1. Sie können die gesamte Biegelänge nutzen, da keine Störkonturen vorhanden sind.

2, CNC-kundenspezifische Form

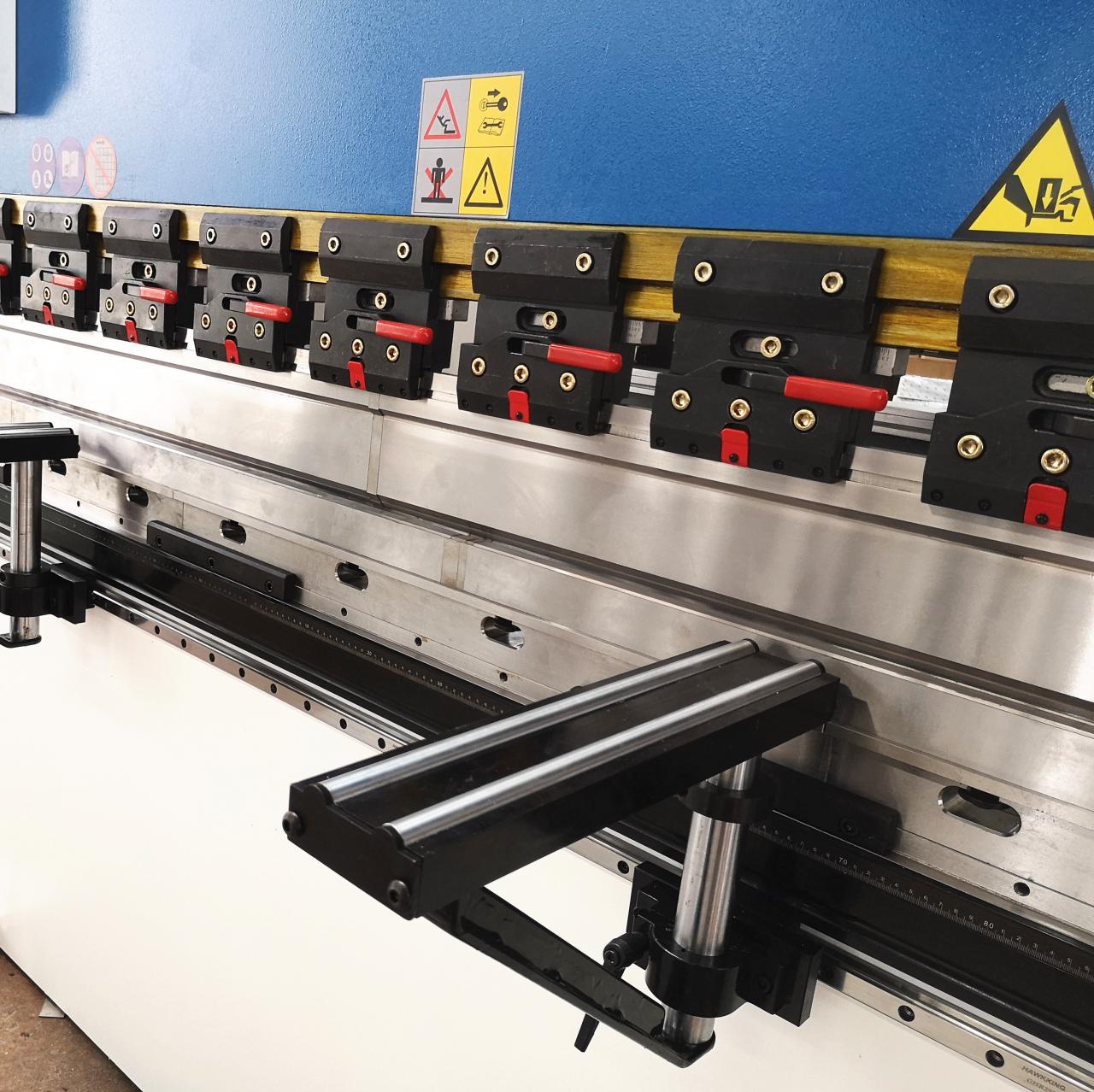

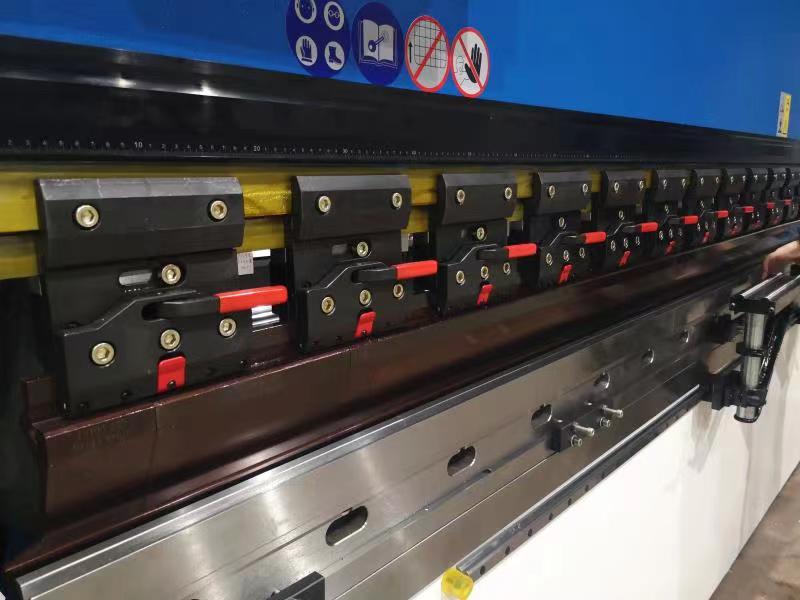

3, Quick-Clip: schneller Werkzeugwechsel durch vertikales Rüsten, um Ihre Rüstzeiten zu verkürzen.

4, Stützarme: Die ergonomischen Stützhalterungen und die LED-Arbeitsbereichsbeleuchtung dienen dazu, Ihren Bedienkomfort zu maximieren.

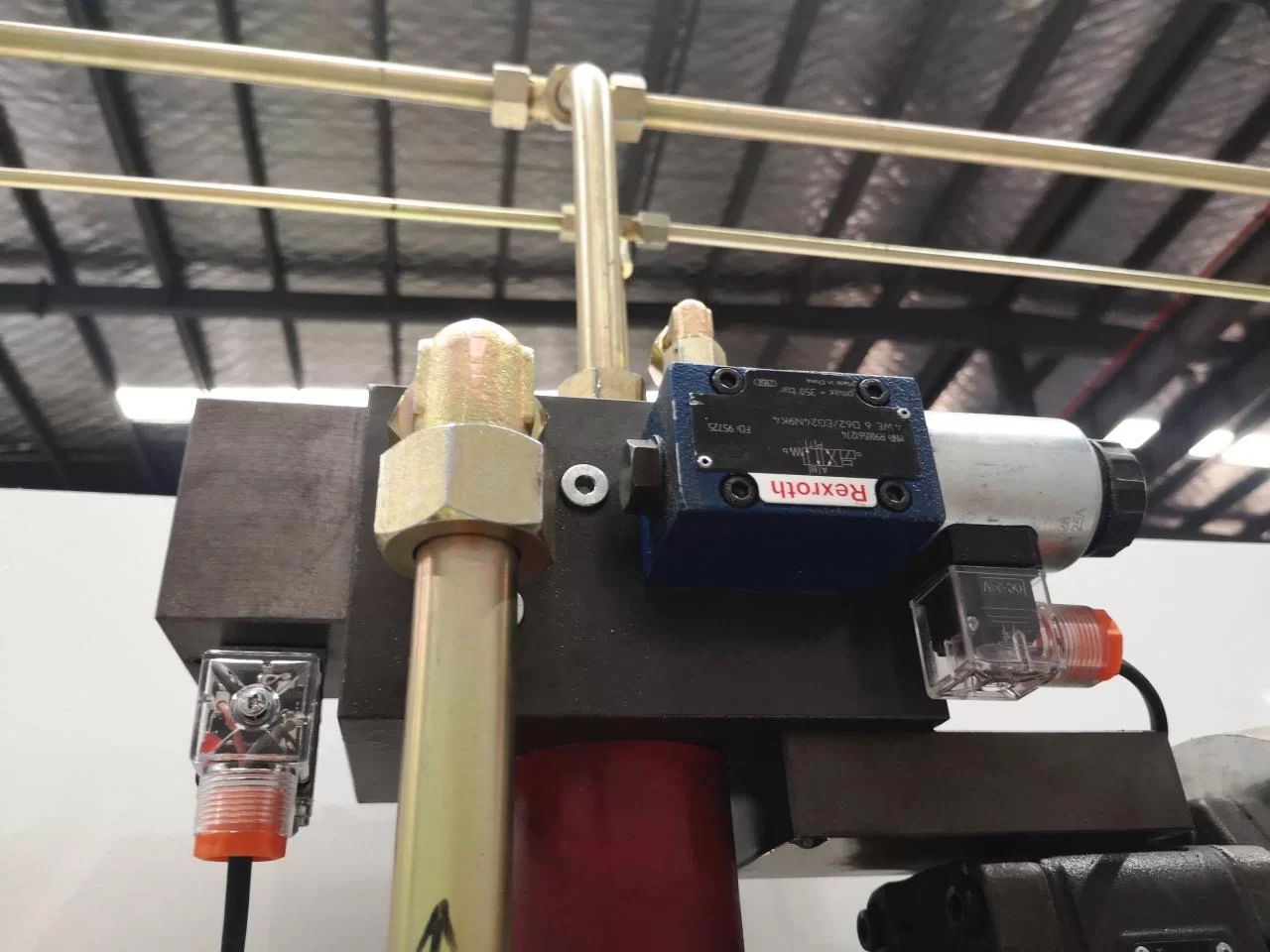

5. Hydraulikventil (Rexroth aus Deutschland)

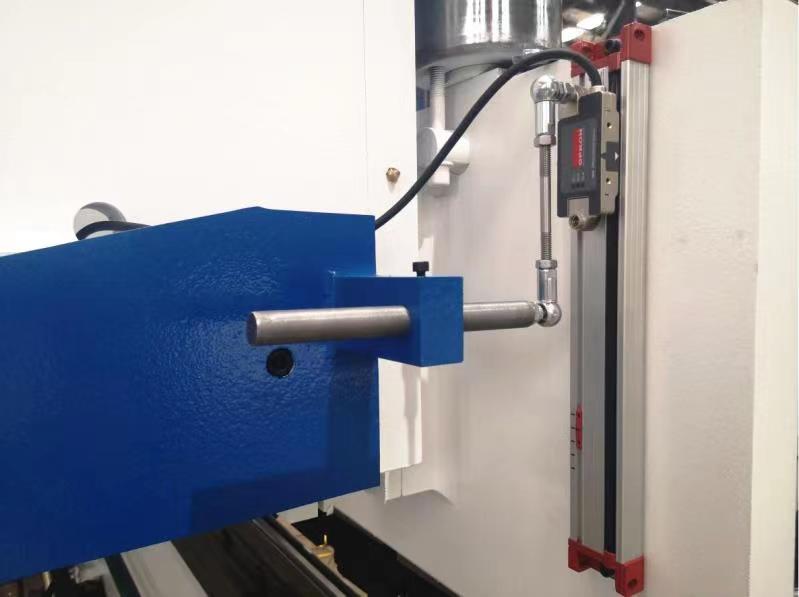

6, GIVI-Gitterlineal (aus Italien): präzise Positionierung des Hubwegs

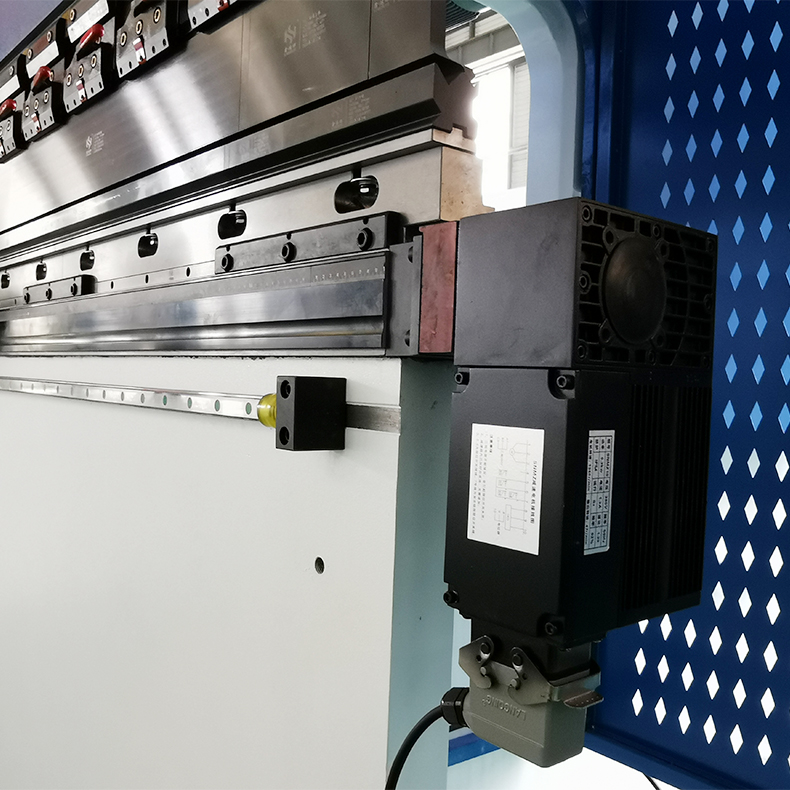

7, automatisches Krönungssystem: Um einen genaueren Biegewinkel zu geben

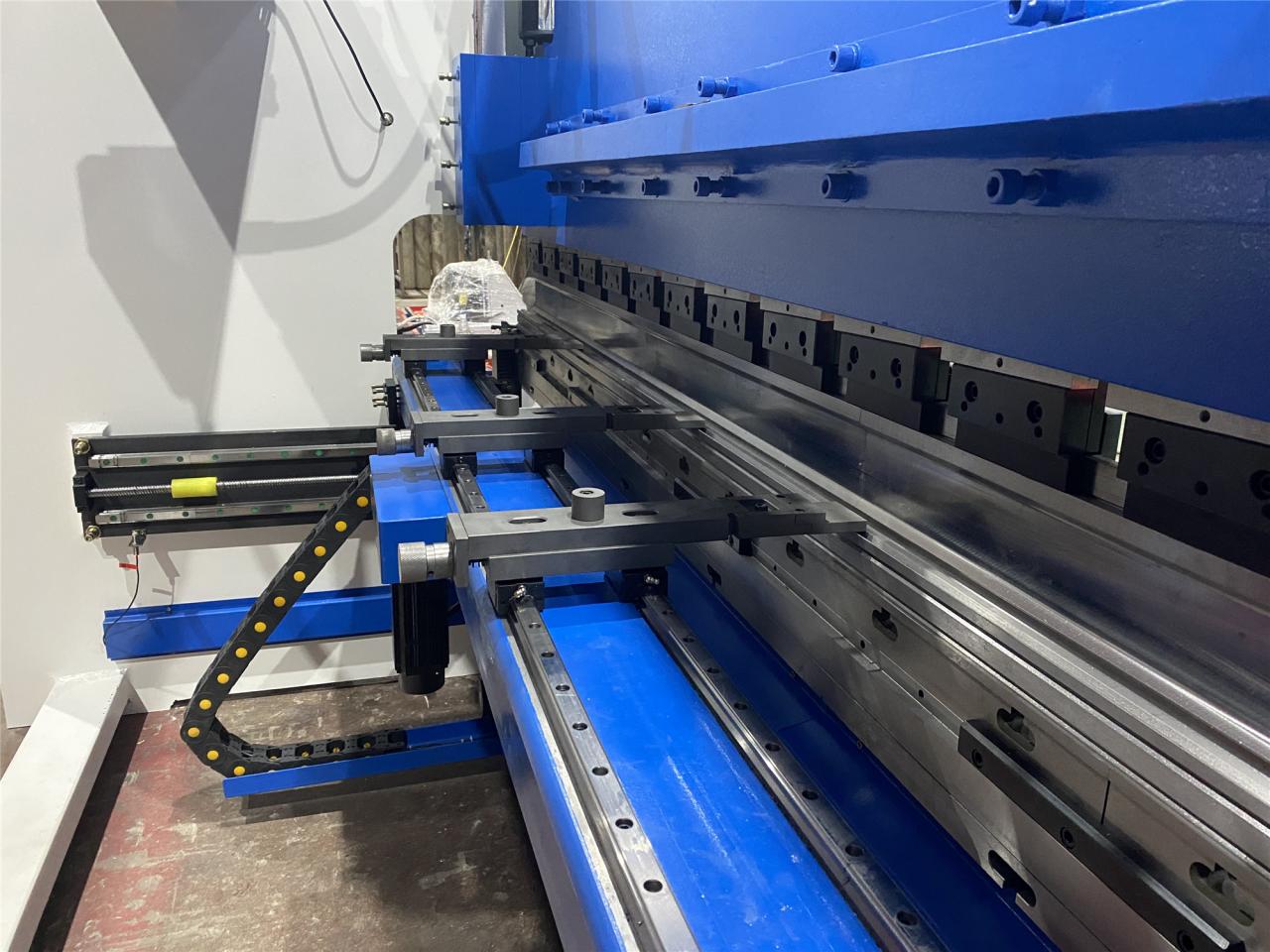

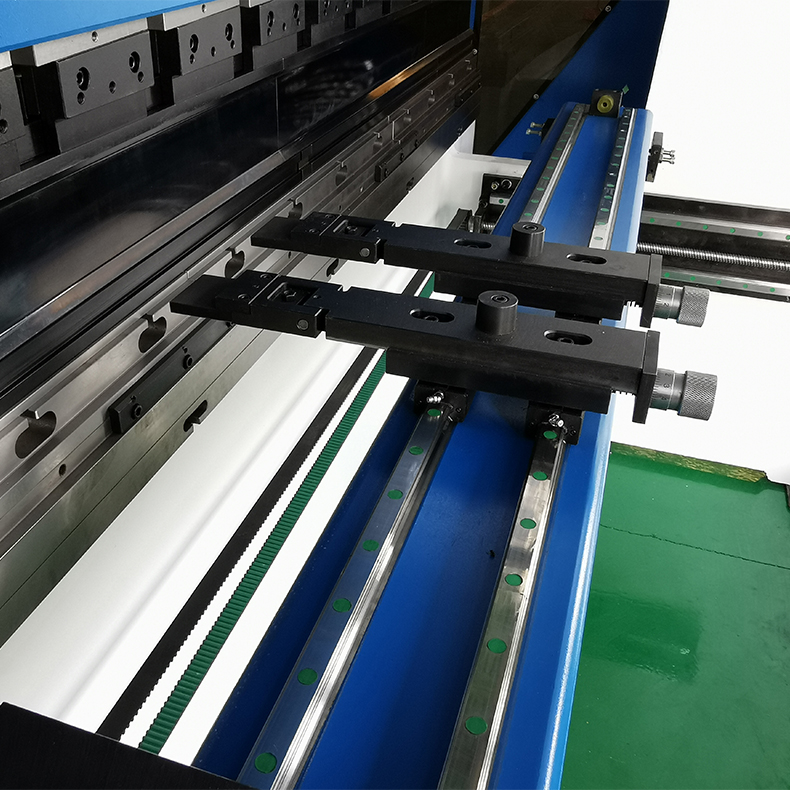

8, Lasersafe Hocheffizienter und leistungsstarker Hinteranschlag

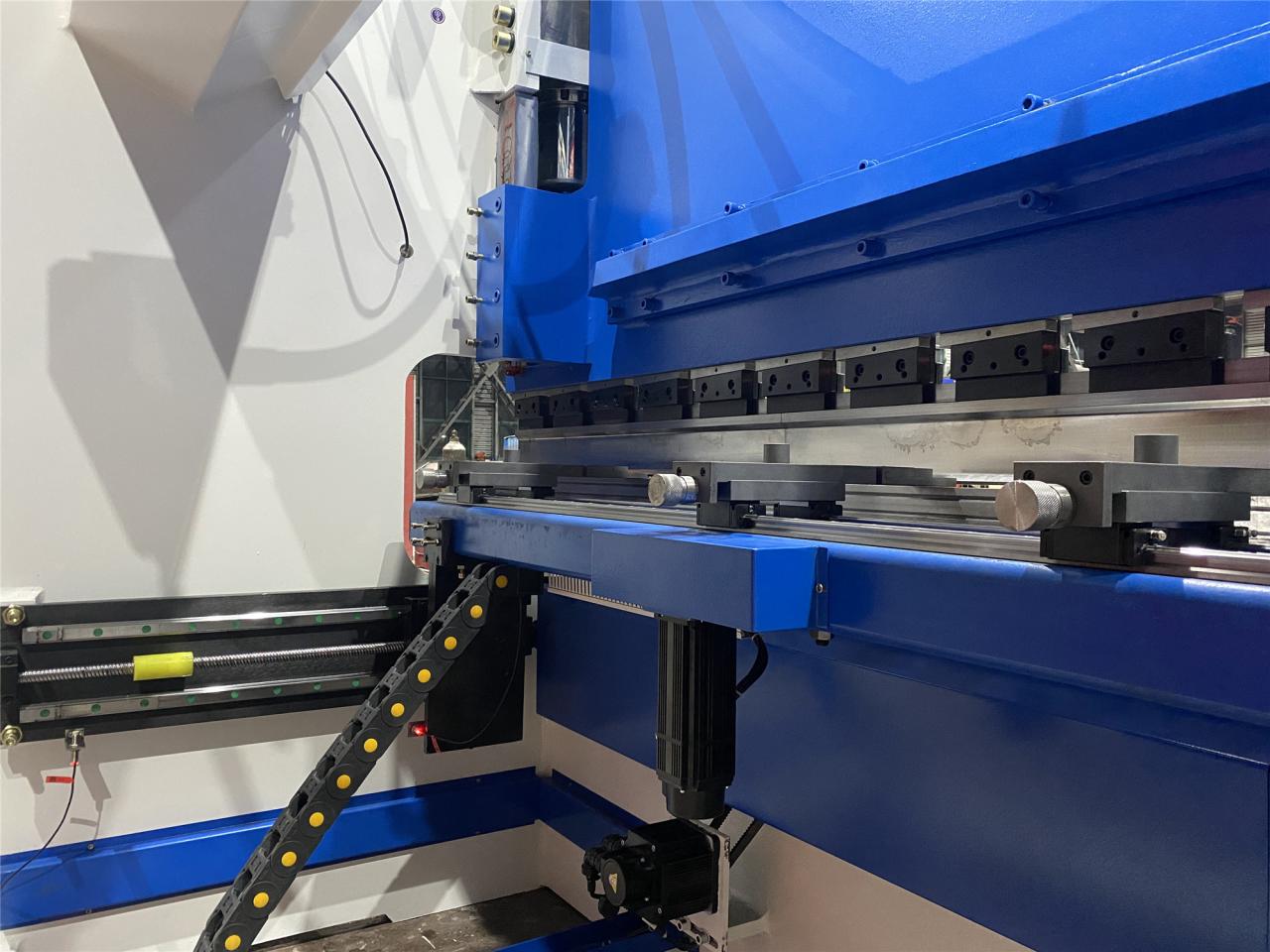

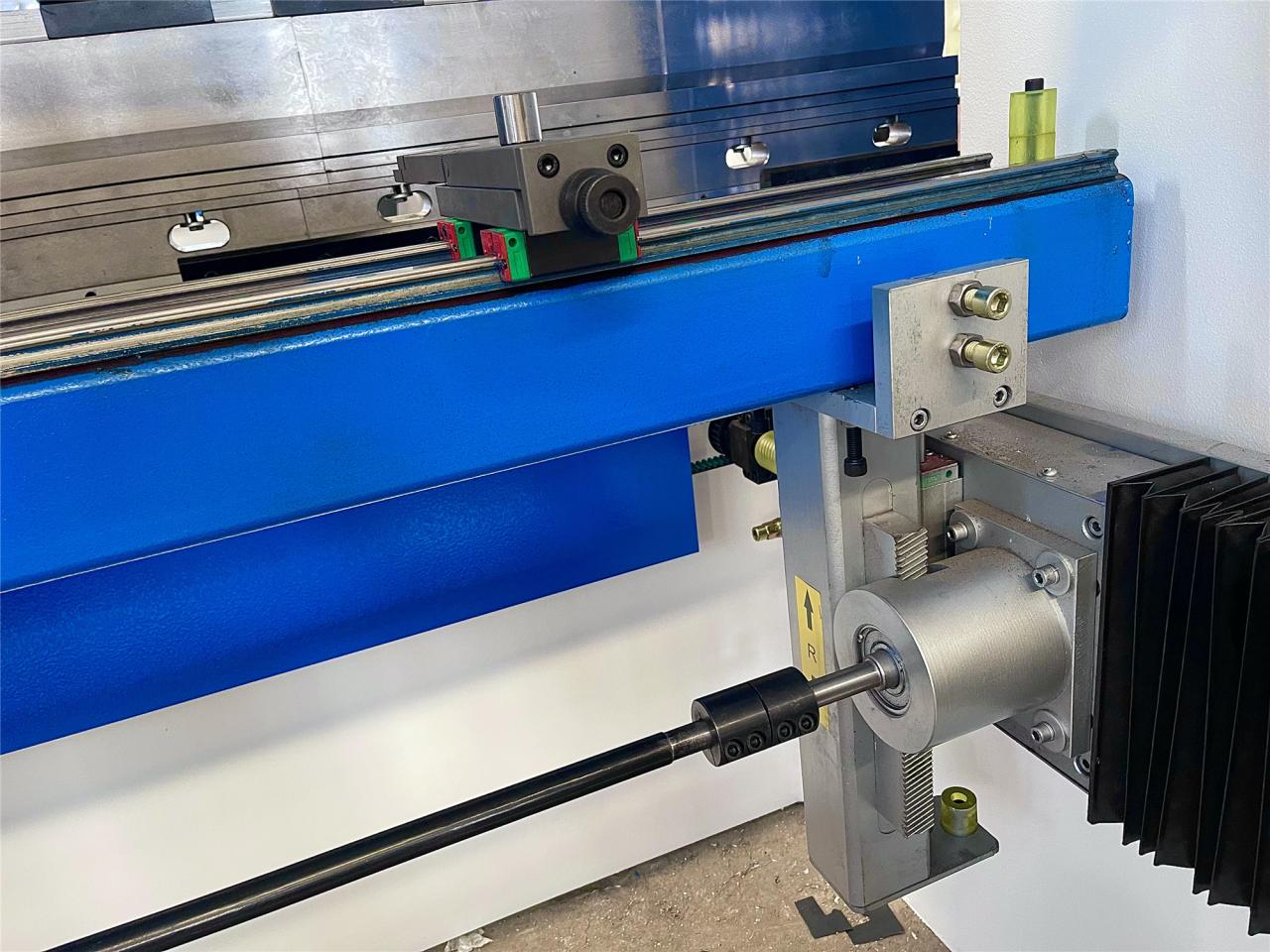

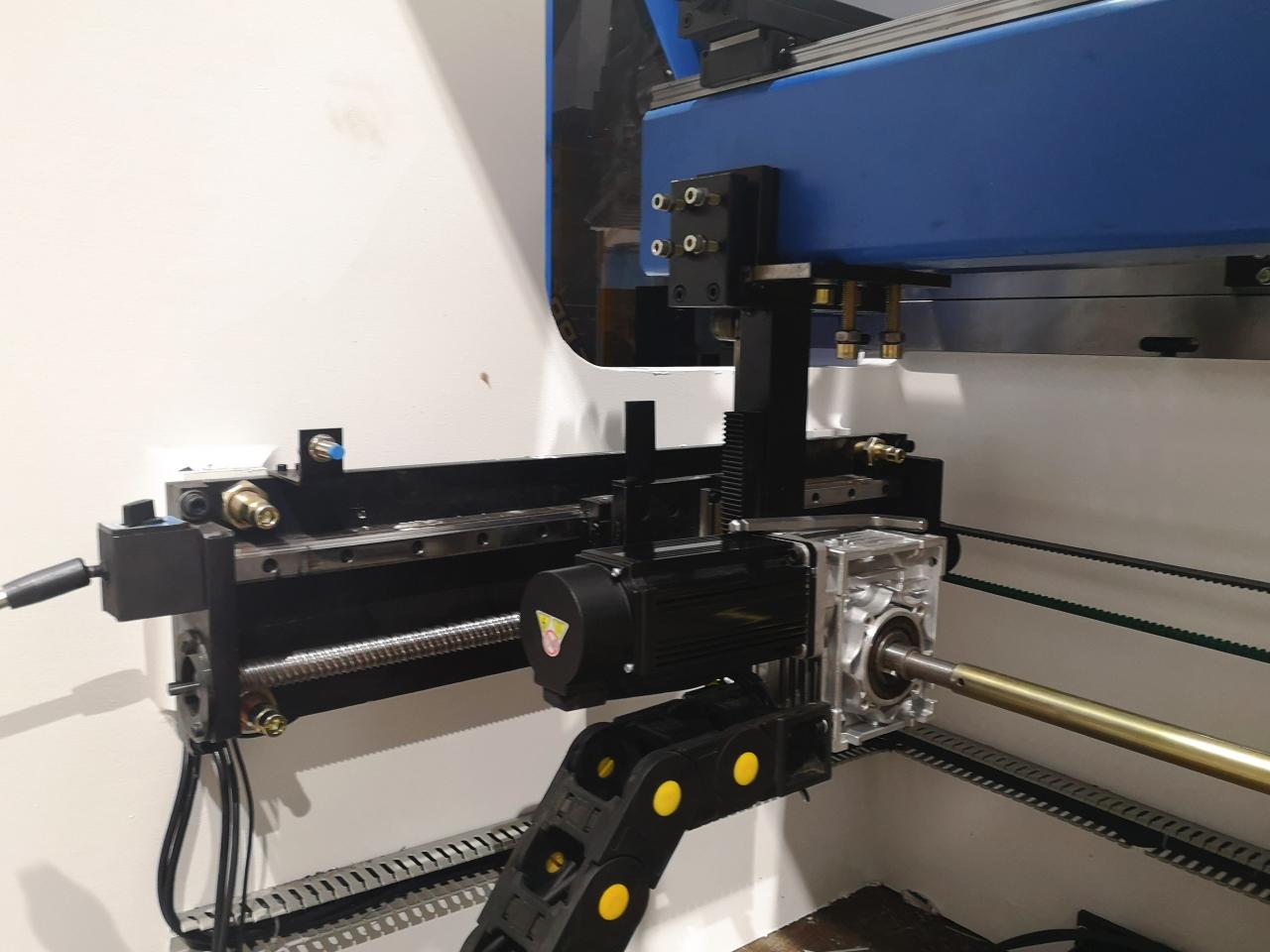

1, Servomotorantriebs-Hinteranschlag: Servoantriebs-Hinteranschlagsystem zur Erhöhung der Geschwindigkeit und Energieeinsparung.

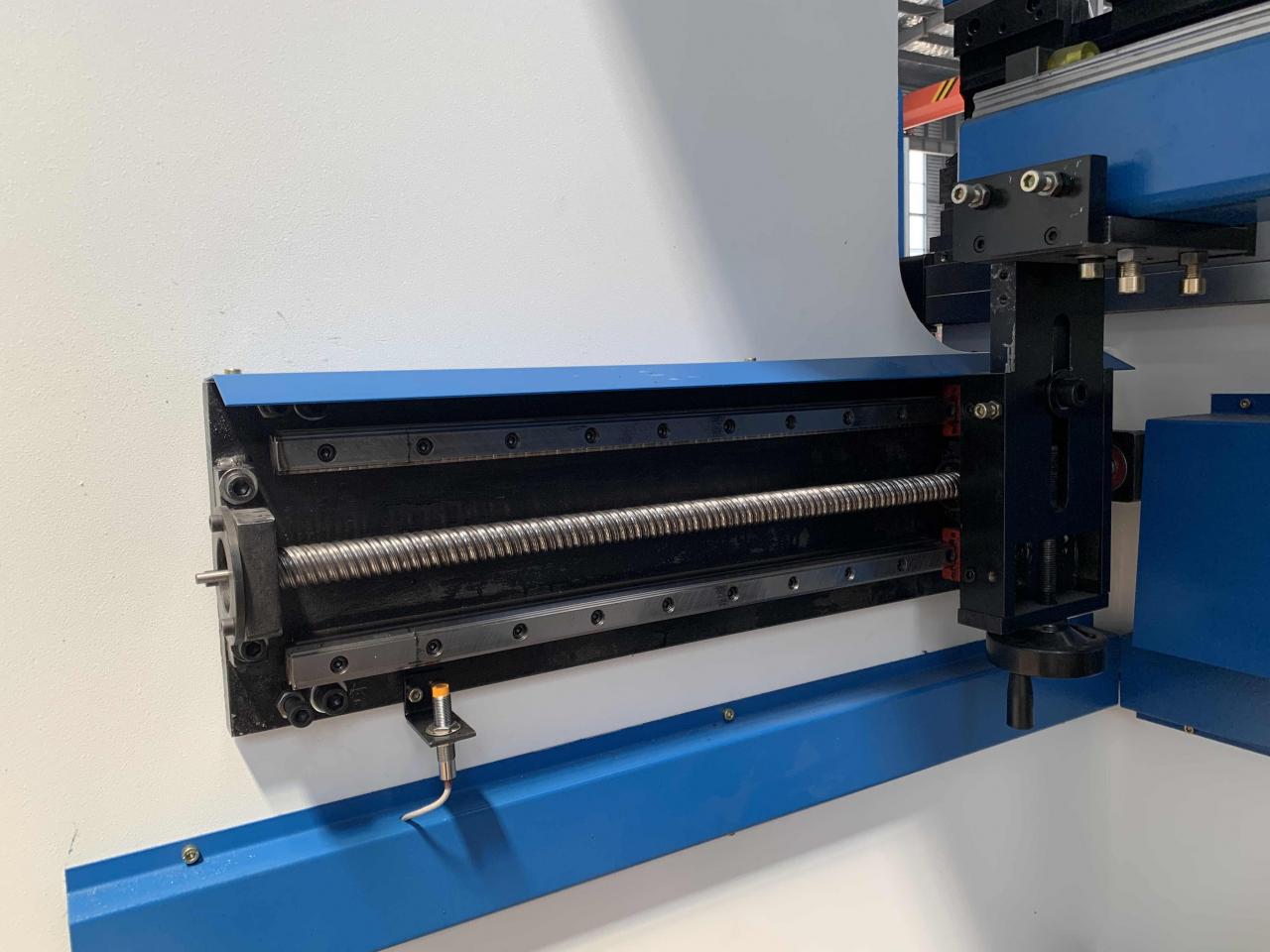

2, Die Kugelumlaufspindel und die LinearführungDynamische Hinteranschläge und die Hochgeschwindigkeitsachse dank der Kugelumlaufspindel und der Linearführung.

3, doppelte Linearführungen und integrierter Stützbalken zur Verbesserung der Fingerbewegungsgenauigkeit.

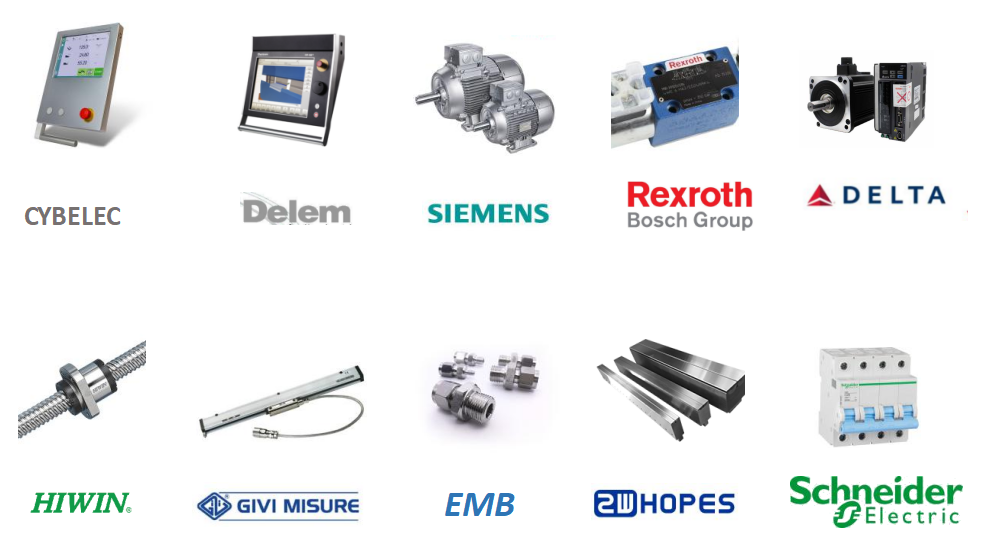

Internationale Marke unterstützt

Hauptkonfiguration

Hauptmotor	Siemens, Deutschland
Elektrik	Schneider, Frankreich
Hydraulikventil	Rexroth, Deutschland
Ölpumpe	Sonnig, USA
Dichtungsring	EMB, Deutschland
Regler	DELEM DA66T
Fußschalter	Sanyuan Hongkong
Zylinder	Jining Taifeng, Shandong
Kugelumlaufspindel und Linearführung	HIWIN, Taiwan
Servotreiber	Delta, Taiwan
Gitterlineal	GIVI, Italien

Sicherheit & Zuverlässigkeit

Alle Komponenten sind nach europäischen Standards zertifiziert, hauptsächlich aus Deutschland, USA, Holland, Italien und der Schweiz. Alle Strukturteile werden nach der Finite-Elemente-Methode berechnet und es wird nur hochwertiger Stahl S275 und S355 JR nämlich J2 (N) verwendet.

Werkbankschutz

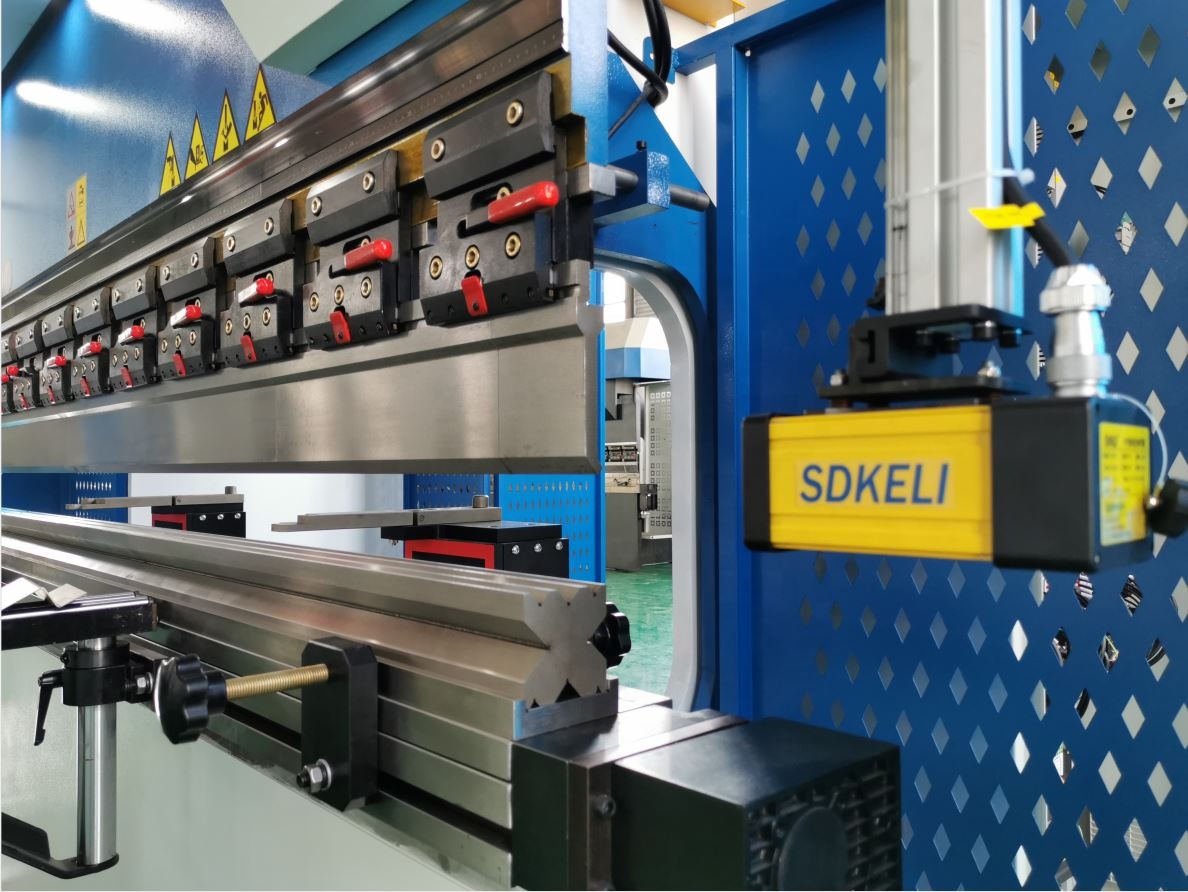

Laserschutz: Die Klinge stoppt, wenn ein Hindernis vom Laser erkannt wird.

Mechanischer Rücken

Lichtvorhangschutz oder Punktschutz oder Sicherheitszaun, um Personen vor gefährlichen Arbeitsbereichen zu warnen.

Seiten des Arbeitstisches

Sicherheitszaun, um zu verhindern, dass Personen unbeabsichtigt eintreten.

Einzelheiten

• Schieberhub (mm): 160 mm
• Automatische Ebene: Vollautomatisch
• Ausladung (mm): 320 mm
• Maschinentyp: Synchronisiert
• Länge des Arbeitstisches (mm): 4000
• Breite des Arbeitstisches (mm): 140 mm
• Abmessungen: 4000 x 1700 x 2800 mm
• Zustand: Neu
• Herkunftsort: Anhui, China
• Material / verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium
• Automatisierung: Automatisch
• Zusatzleistungen: Bearbeitung
• Jahr: 2022
• Gewicht (kg): 11000
• Motorleistung (kw): 11 kw
• Hauptverkaufsargumente: Konkurrenzfähiger Preis
• Garantie: 2 Jahre
• Anwendbare Branchen: Hotels, Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Lebensmittel- und Getränkefabriken, Bauernhöfe, Restaurants, Heimgebrauch, Einzelhandel, Lebensmittelgeschäfte, Druckereien, Bauarbeiten, Energie und Bergbau, Lebensmittel- und Getränkegeschäfte , Werbeunternehmen
• Standort des Ausstellungsraums: Kanada, Russland
• Marketingtyp: Neues Produkt 2022
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 2 Jahre
• Kernkomponenten: Lager, Motor, Pumpe, Getriebe, SPS, Druckbehälter, Motor
• Steuersystem: DELEM CT8
• Modell: 160T-4000
• Elektrische Komponenten: Schneider aus Frankreich
• Farbe: Kundenspezifisch
• Verwendung: Biegen von Blechen
• Steuerachsen: 4 1
• Zertifizierung: CE ISO SONCAP
• Hauptmotor: Siemens aus Deutschland
• Vorlaufzeit: 30 Tage
• Kundendienst: Kostenlose Ersatzteile, Installation vor Ort, Inbetriebnahme und Schulung
