Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hydraulische Abkantpresse zum Biegen von Metallplatten

Produktinformation

Diese Maschine ist eine neue CNC-Biegemaschine, die 2020 von RAYMAX auf den Markt gebracht wurde und für Hersteller mit hohen Anforderungen an Präzision und Kostenleistung geeignet ist. Die Maschine ist nach Volumen unser beliebtestes Modell und ein echtes Arbeitstier, das aus hochwertigen Teilen besteht und eine hohe Zuverlässigkeit bietet. Die Y1- und Y2-Synchronisationstechnologie gewährleistet hohe Anfahr-, Biege- und Rücklaufgeschwindigkeiten. Die Biegelänge und der Druckbereich können an verschiedene Produktionsanforderungen angepasst werden.

Wissenschaftliche Gestaltung

1, Synchronbewegung der Achsen Y1 und Y2, die jeweils von einem unabhängigen Zylinder gesteuert werden

2, Möglichkeit, Optionen und Upgrades zu einem späteren Zeitpunkt der Konfiguration hinzuzufügen

Umweltfreundlich

Geräuscharm beim Warten und schnellen Herunterfahren (weniger als 25 Dezibel), Drücken und Zurückfahren, da der Druck im Hydrauliksystem die Regelung des Servo-Hauptmotors ist. Energieverbrauch um 60 % niedriger als bei herkömmlichen Maschinen durch Verwendung eines Servomotors.

Stabile und dauerhafte Leistung des Maschinenkörpers

1，Das integrierte Schweißen des Maschinenrahmens.

2，Der Maschinenrahmen, der vom dreidimensionalen CNC-Bearbeitungszentrum in einem Vorgang gebildet wird, wodurch die Parallelität und Vertikalität jeder Montagefläche sichergestellt wird.

3，Innenspannungslaminierung durch Anlassen.

4, Kugelstrahl zum Entfernen von Rost und Rostschutzbehandlung.

1. Steuerungssystem: DA52s (optional Cybelec CT8 aus der Schweiz)

Schnelle Programmierung auf einer Seite

•Hotkey-Navigation

•7-Zoll-VGA-Farb-TFT

•Bis zu 4 Achsen (Y1, Y2 und 2 Hilfsachsen)

• Balligkeitskontrolle

•Werkzeug-/Material-/Produktbibliothek

•USB, Peripherieschnittstelle

•Die grundlegenden Maschinensteuerungsfunktionen sind Y1 Y2 XR -Achse.

•Erweiterte Y-Achsen-Steueralgorithmen für geschlossene und offene Ventile

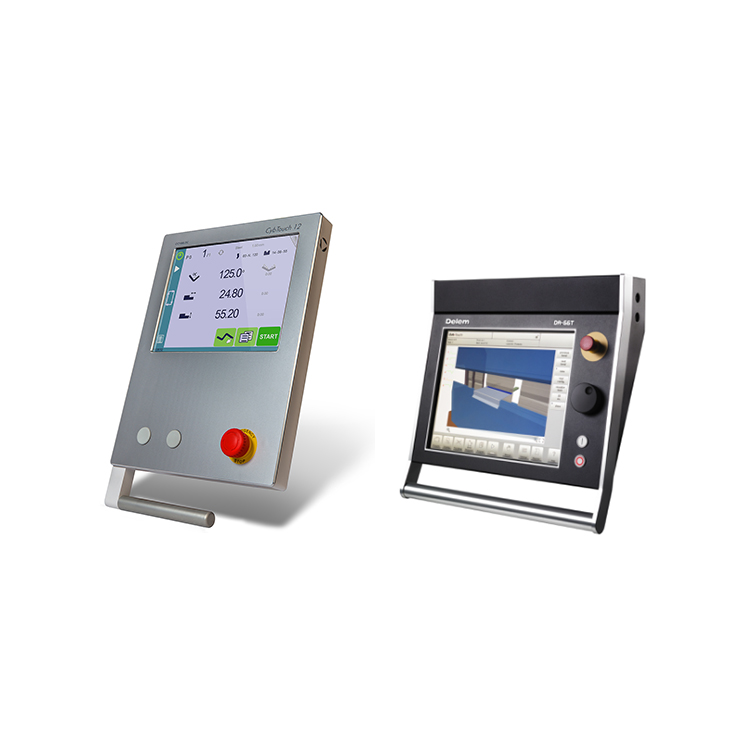

Optionales Steuersystem:

(DA66T DA69T / Cybelec CT8 CT12 aus der Schweiz)

Optionale Achse (3 1/4 1/6 1/8 1)

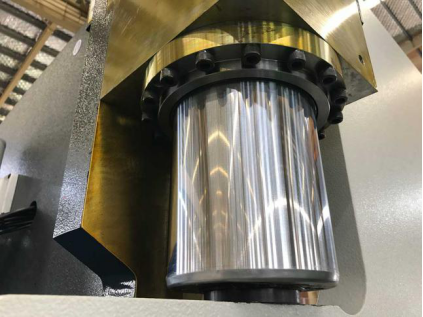

2. Zylinder
Als chinesische Premiummarke hat es eine Lebensdauer von mehr als 10 Jahren

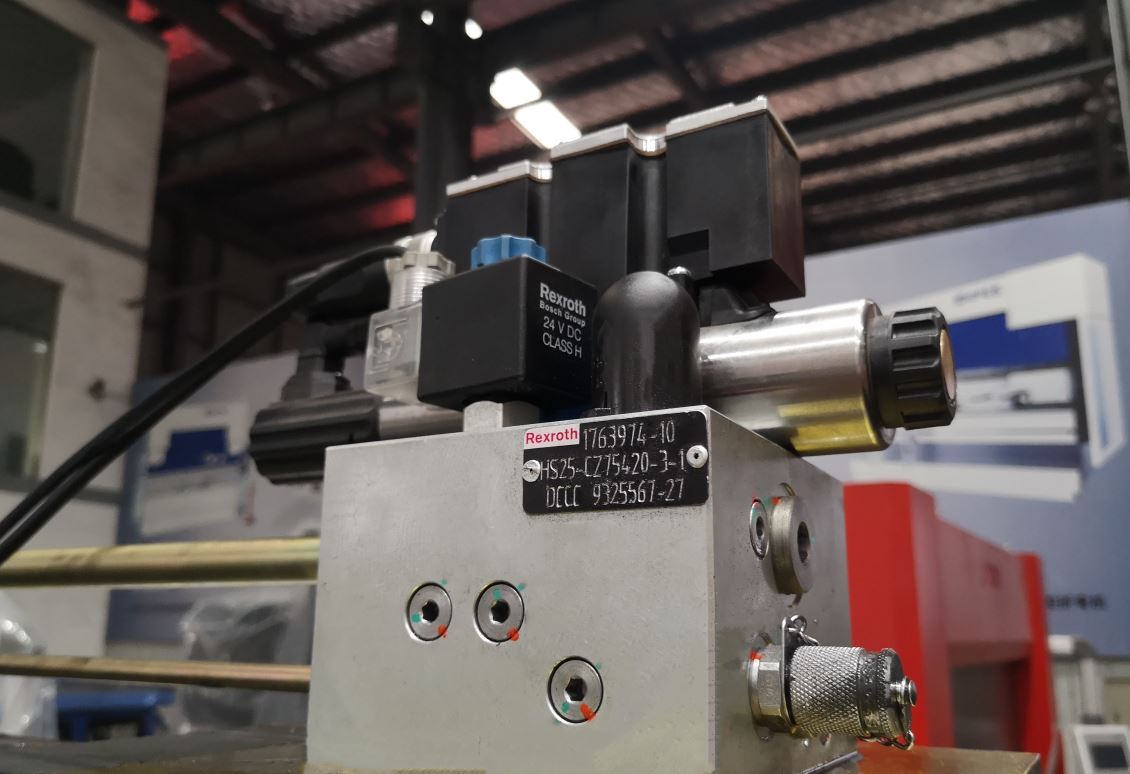

3. Proportionalventil
Das Proportionalventil regelt präzise die Bewegungen der Achsen Y1 Y2

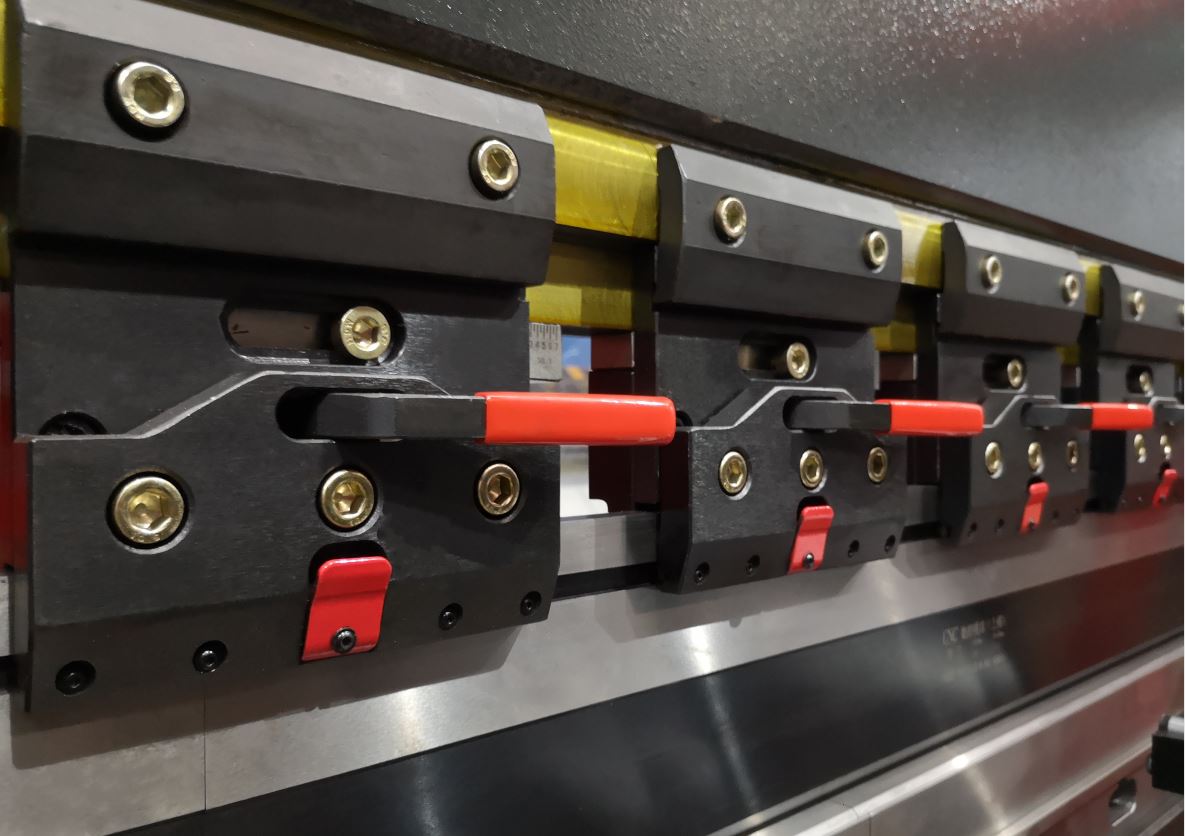

4. Schnellclip
Schnelle Werkzeugwechsel dank vertikaler Einrichtung, um Ihre Rüstzeiten zu reduzieren

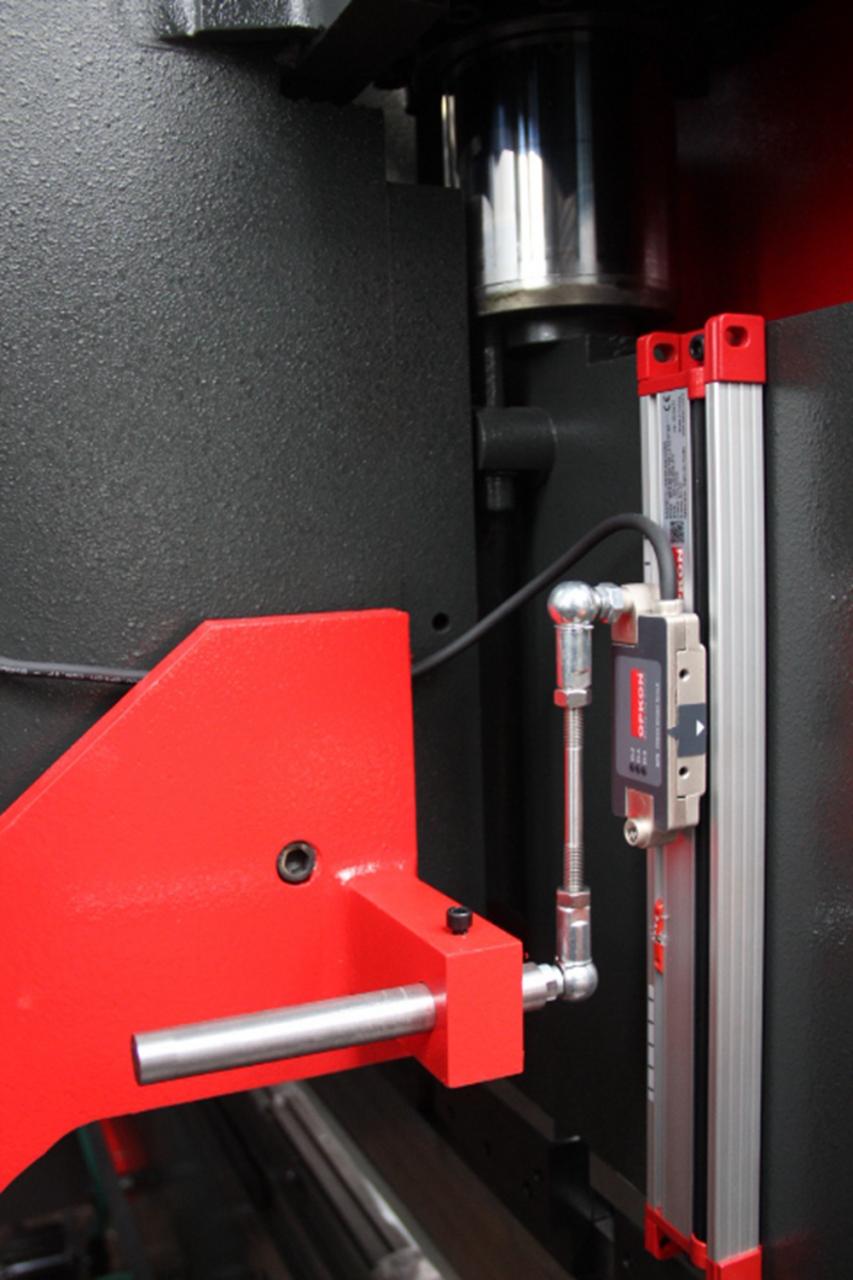

5. Gitterlineal für präzise Positionierung
Das optische Linearführungssystem ist mit einem separaten Arm am Maschinenbett befestigt. Durch diese Lösung können alle Gierwerte aufgezeichnet werden, um die Empfindlichkeit und Wiederholbarkeit Ihrer Bindung anzupassen.

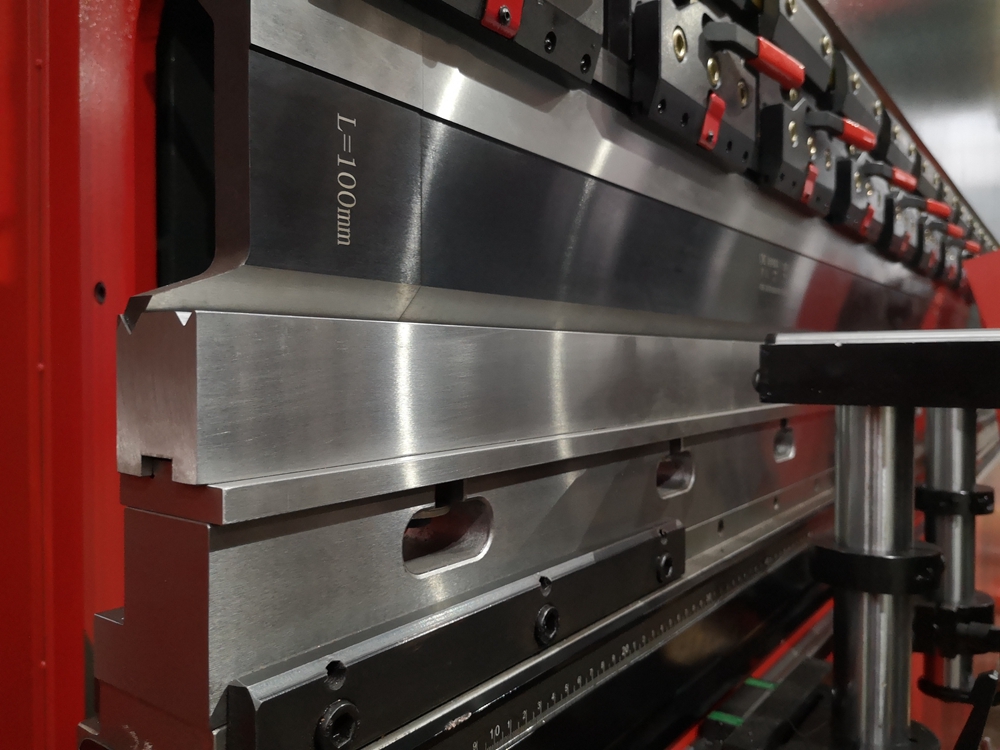

6. CNC-Form (Golin)
Konzentrische CNC-Form ， Multifunktional, leicht zu wechselnde Seiten

7. Automatisches Krönungssystem
Gleichmäßiger Ausgleich, perfekter Biegewinkel Steuerung durch CNC-Steuerungssystem DA52s

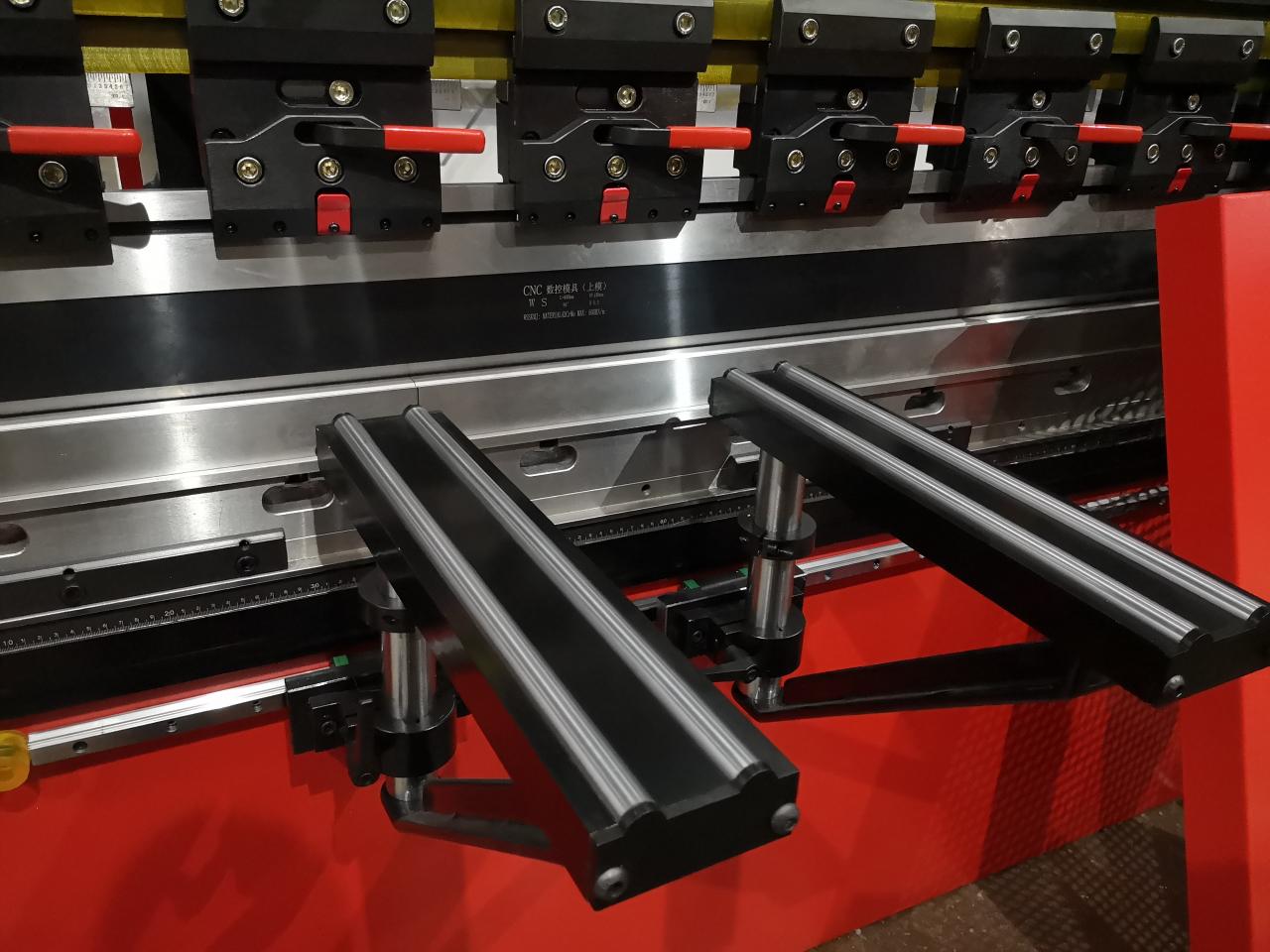

8. Stützarm
Die ergonomischen Haltebügel und die LED-Arbeitsplatzbeleuchtung sorgen für maximalen Bedienkomfort

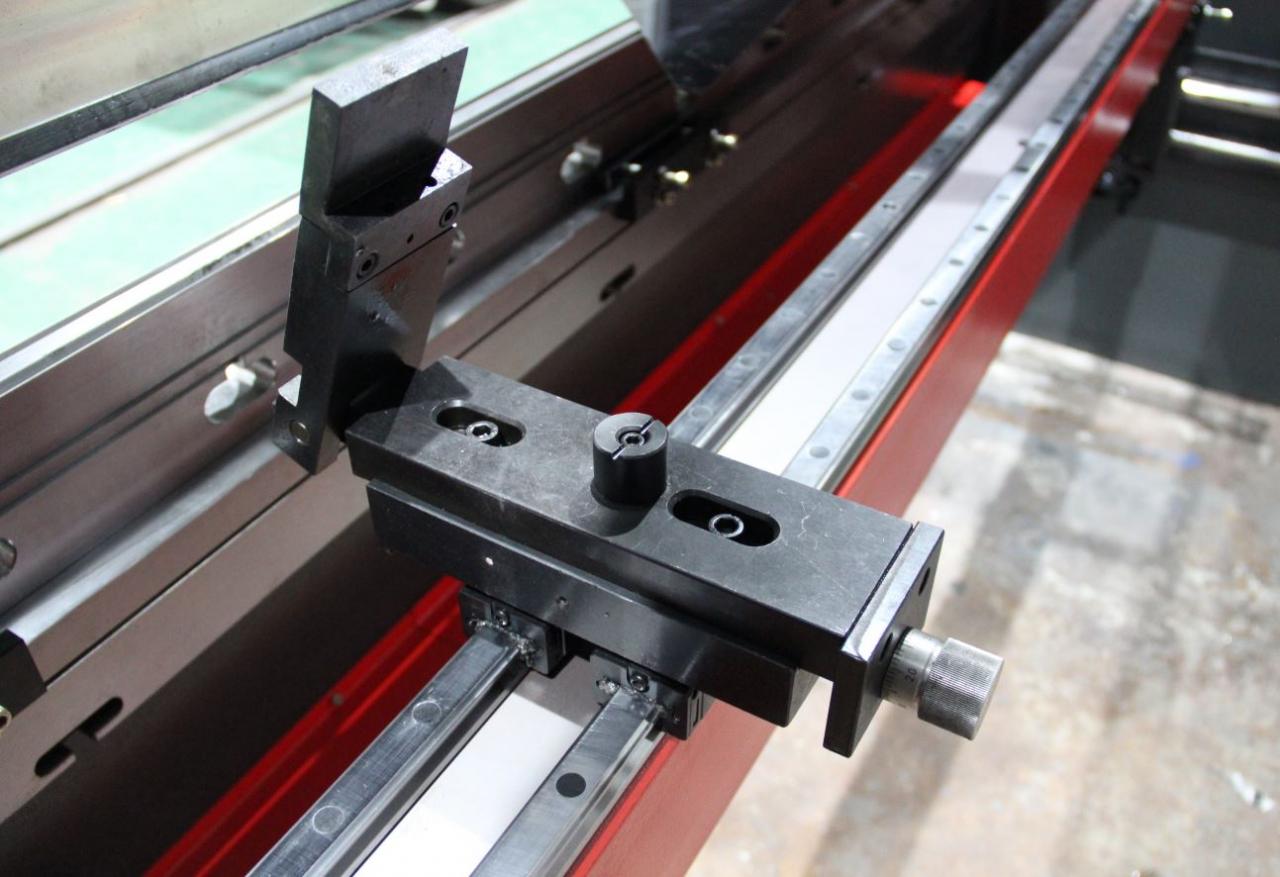

9. Doppelte Linearführungen und integrierter Stützbalken
Um die Genauigkeit der Fingerbewegung zu verbessern

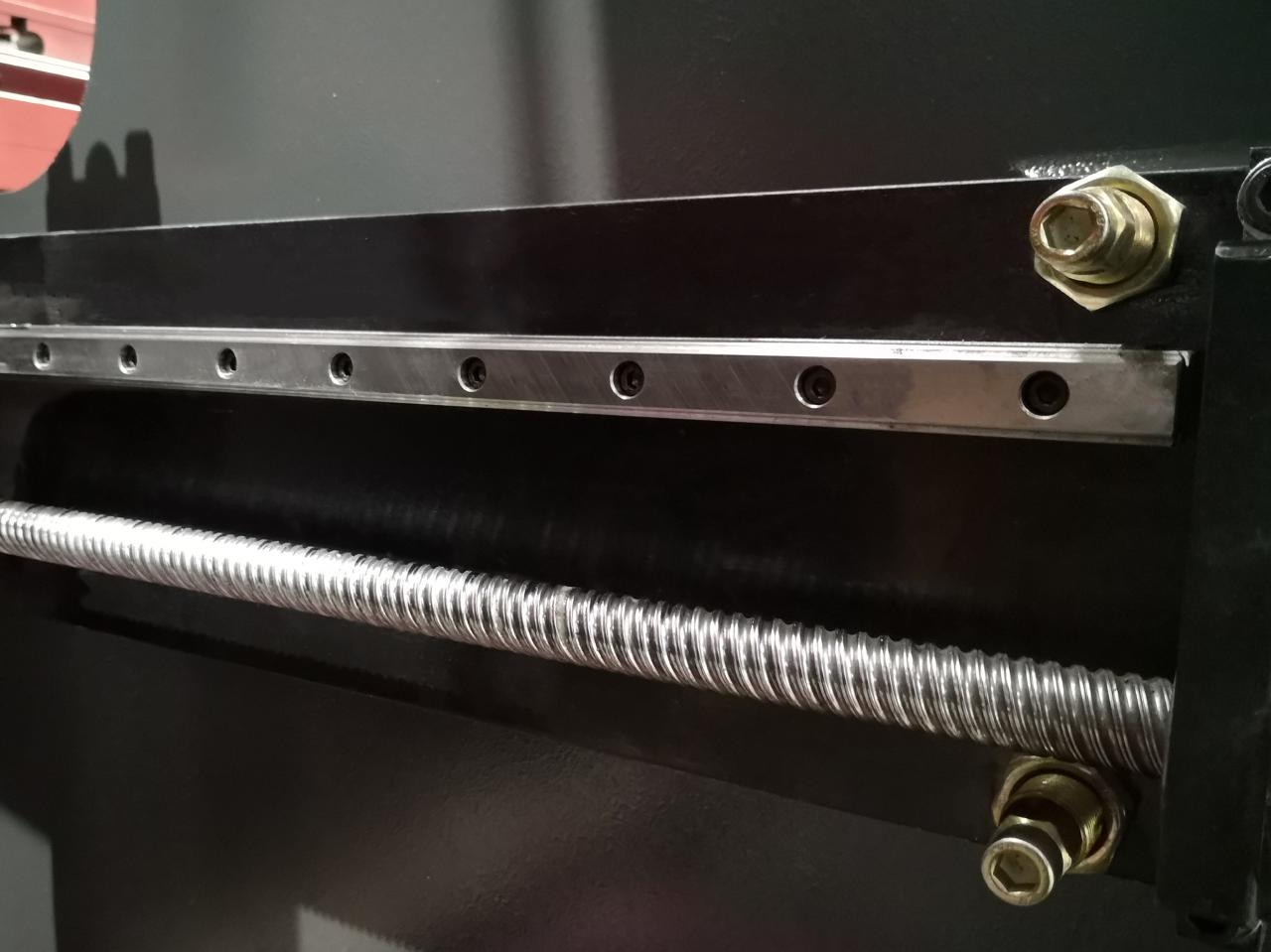

10. Kugelumlaufspindel und Linearführung
Dynamische Hinteranschläge und die Hochgeschwindigkeitsachse dank Kugelumlaufspindel und Linearführung zur Verbesserung der Bewegungsgenauigkeit des Hinteranschlags

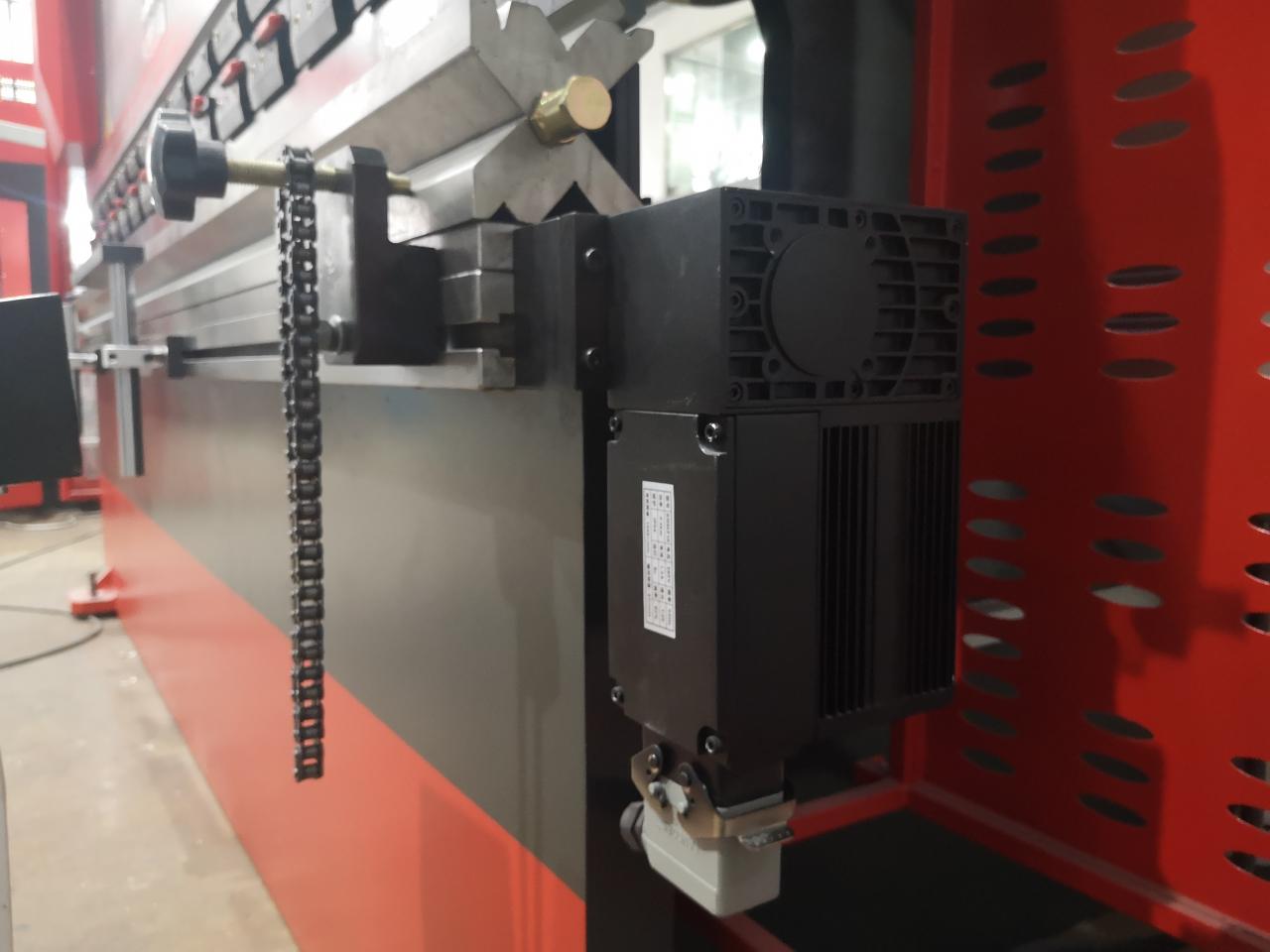

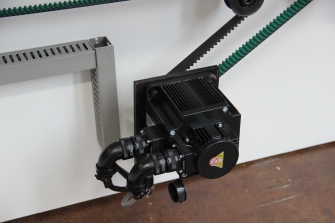

11. Servomotor
Servoantrieb X- und Y-Aixs-Positionierung zur Erhöhung der Geschwindigkeit und Genauigkeit.

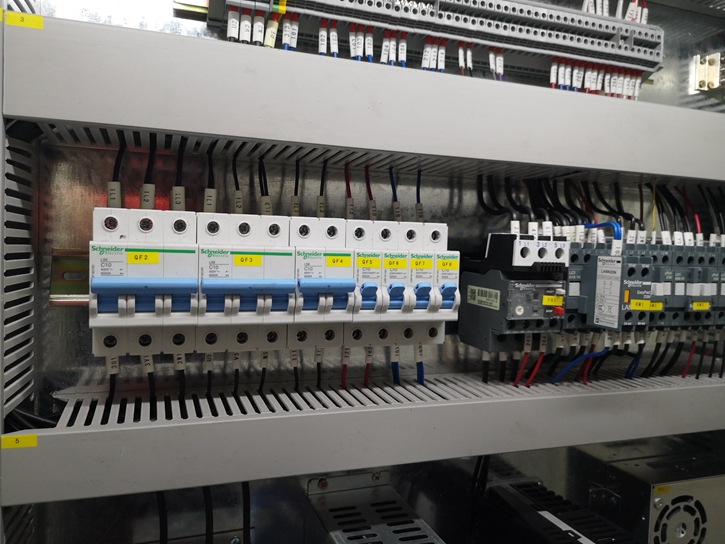

12. Elektrische Hauptkomponenten
Auswahl internationaler Marken, stabile und lang anhaltende Leistung.

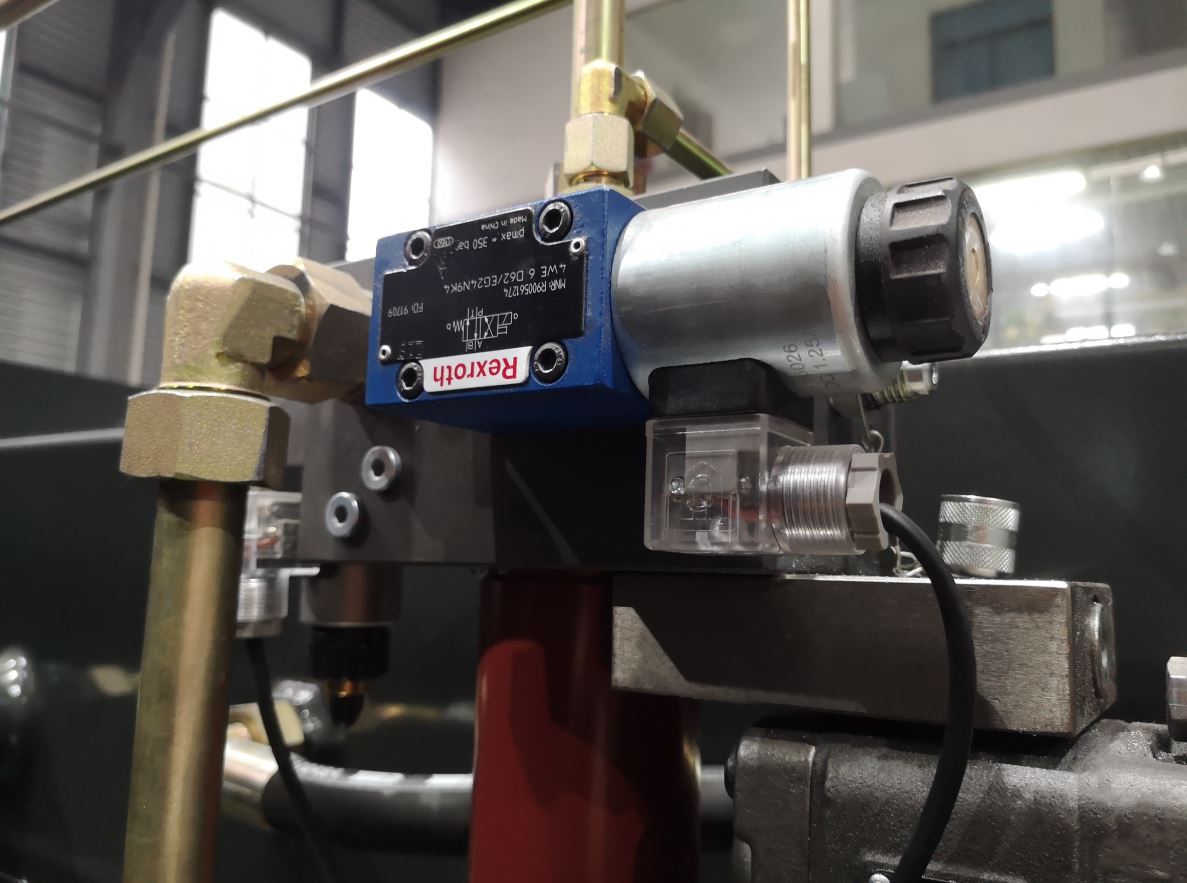

13. Hydraulikventil
Auswahl internationaler Marken, stabile und lang anhaltende Leistung.

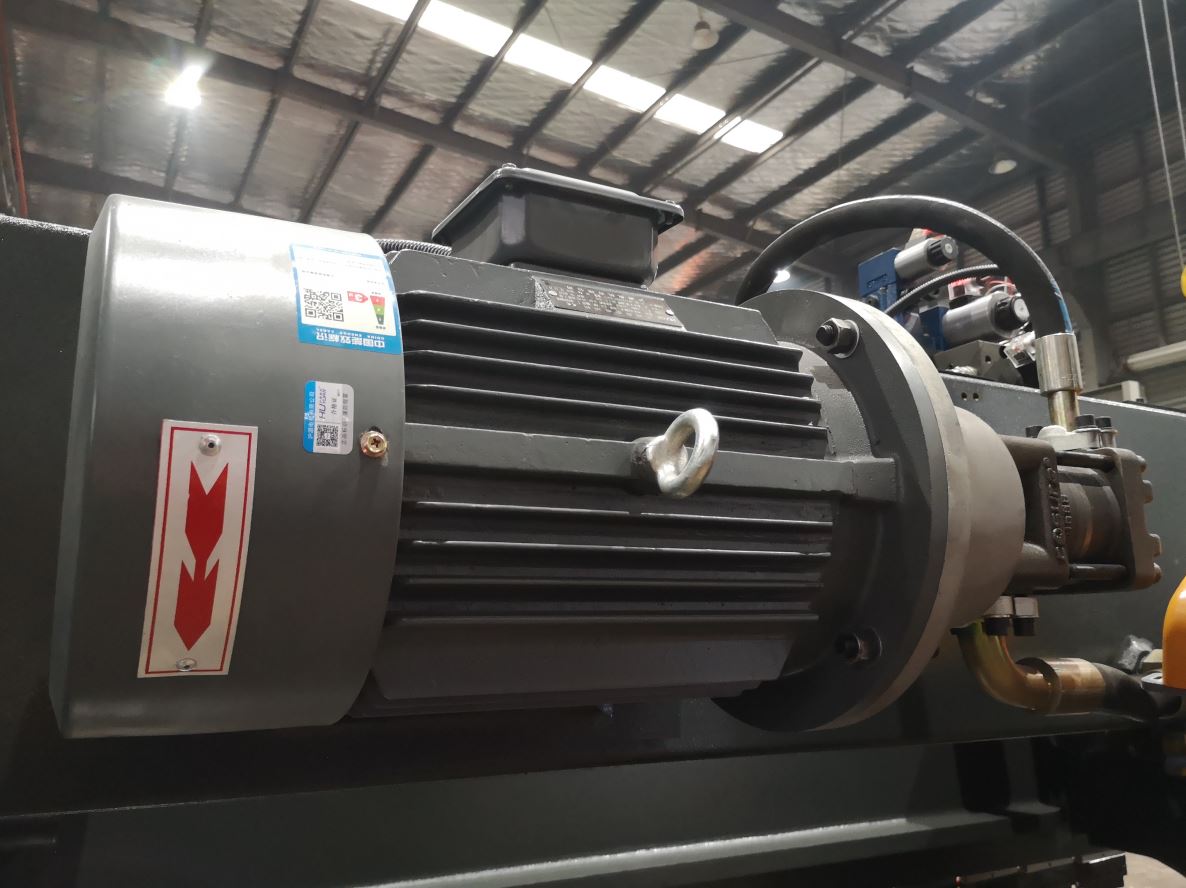

14. Hauptmotor (Siemens aus Deutschland) Ölpumpe (Sunny aus Amerika)
Auswahl internationaler Marken, stabile und lang anhaltende Leistung.

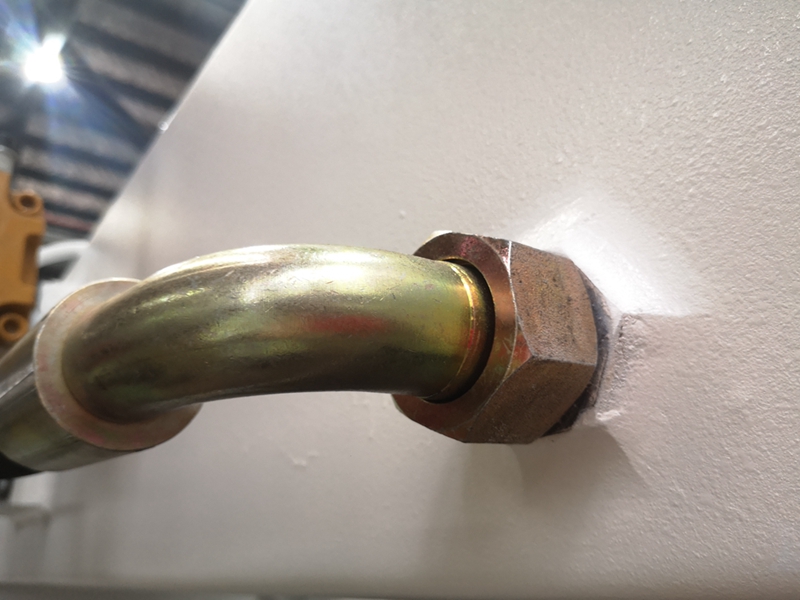

15. Tubing Joint (EMB aus dem Deutschen)
Um Lecköl zu vermeiden, einfach zu reparieren

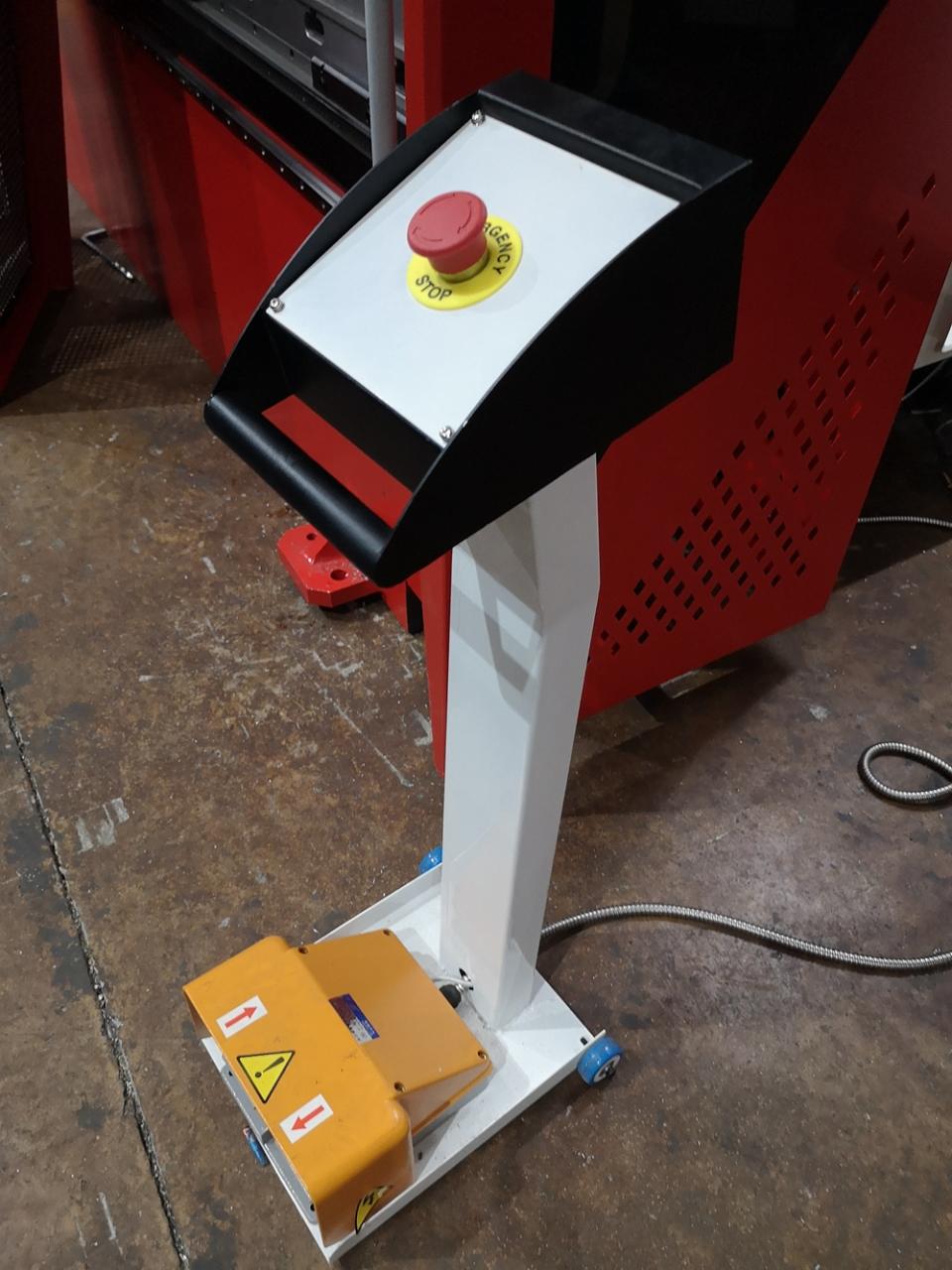

16. Elektrische Komponenten des Fußschalters (Schneider aus Frankreich)

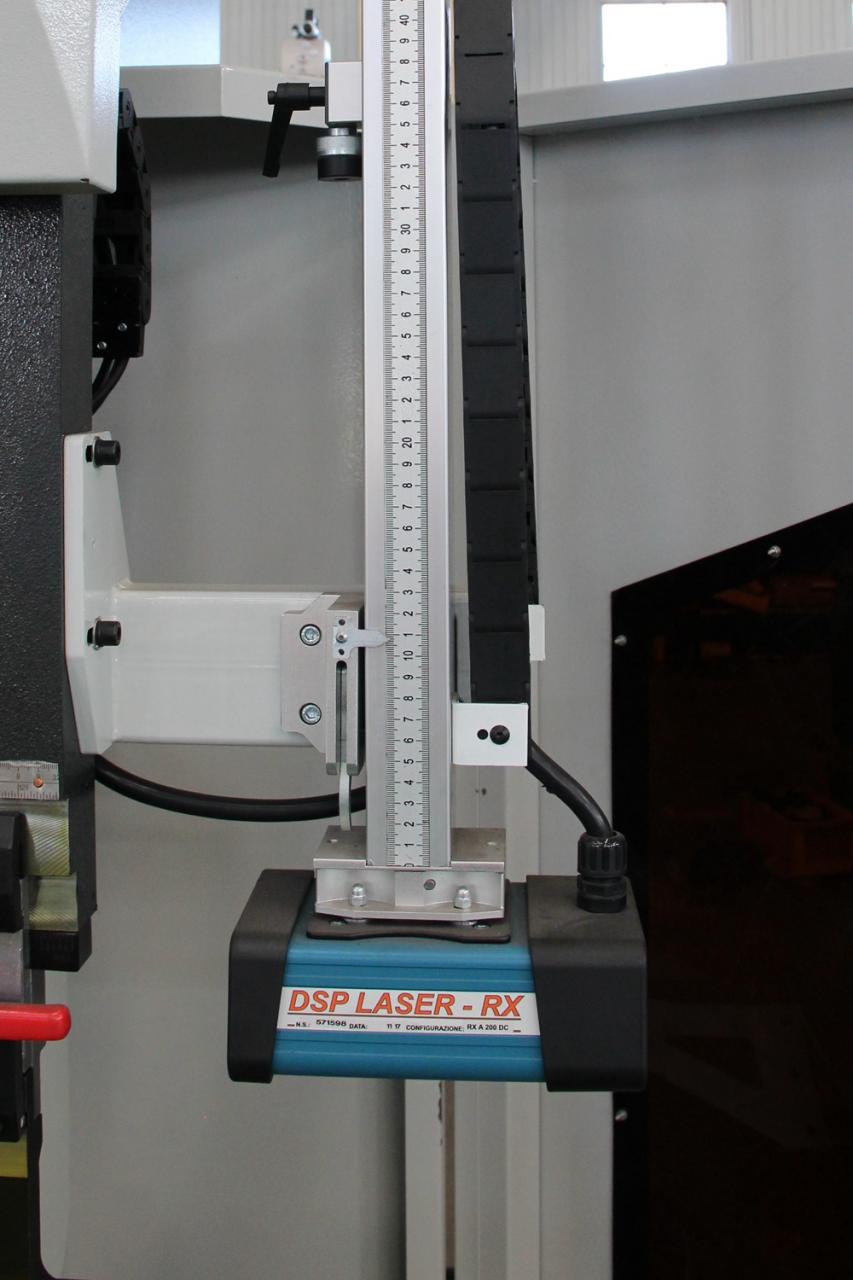

17. DSP Laser Safe (Optional)
Das Schild stoppt, wenn ein Hindernis vom Laser erkannt wird.

Technische Parameter

Modell	Polabstand (mm)	Halstiefe (mm)	Schieberhub (mm)	Maximale Höhe (mm)	Leistung (kw)	Gewicht (kg)	Dimension (mm)
40T/2200	1850	230	80	320	4	2750	2200 x 1200 x 1900
40T/2500	1850	230	80	320	4	3000	2500 x 1200 x 1900
63T/2500	1900	250	100	320	5.5	4000	2500 x 1300 x 2210
63T/3200	2560	250	100	320	5.5	4800	3200 x 1300 x 2210
80T/2500	1990	300	100	320	7.5	5000	2500 x 1400 x 2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000 x 1500 x 2400
100T/2500	1990	320	120	350	7.5	6000	2500 x 1600 x 2400
100T/3200	2600	320	120	400	7.5	6800	3200 x 1600 x 2600
100T/4000	3200	320	120	400	7.5	8000	4000 x 1600 x 2600
125T/3200	2600	320	120	400	7.5	7000	3200 x 1600 x 2600
125T/4000	3200	320	120	400	7.5	8500	4000 x 1600 x 2600
160T/3200	2580	320	120	460	11	10000	3200 x 1700 x 2700
160T/4000	2900	320	160	460	11	11000	4000 x 1700 x 2800
160T/5000	3900	320	160	460	11	13500	5000 x 1900 x 3100
160T/6000	4900	320	160	460	11	18500	6300 x 1900 x 3200
200T/3200	2480	320	200	460	11	11000	3200 x 1950 x 2800
200T/4000	2900	320	200	460	11	12500	4000 x 1950 x 2800
200T/5000	3900	320	200	460	11	14000	5000 x 1950 x 3000
200T/6000	4900	320	200	460	11	20000	6000 x 1950 x 3300
250T/3200	2450	400	250	590	18.5	18500	3250 x 2000 x 3200
250T/4000	2900	400	250	590	18.5	20000	4000 x 2000 x 3400
250T/5000	3900	400	250	590	18.5	23000	5000 x 2000 x 3400
250T/6000	4900	400	250	590	18.5	27000	6000 x 2000 x 3400
300T/3200	2450	400	250	590	22	20500	3200 x 2000 x 3450
300T/4000	2900	400	250	590	22	22000	4000 x 2000 x 3450
300T/5000	3900	400	250	590	22	25000	5000 x 2000 x 3450
300T/6000	4900	400	250	590	22	28000	6000 x 2000 x 3450
400T/3200	2400	400	250	590	30	22500	3200 x 2180 x 3400
400T/4000	2900	400	250	590	30	25000	4000 x 2180 x 3400
400T/5000	3900	400	250	590	30	29000	5000 x 2180 x 3500
400T/6000	4900	400	250	590	30	34000	6000 x 2180 x 3800
500T/5000	3900	400	250	590	45	42000	5050 x 3500 x 3700
500T/6000	4900	400	320	590	45	54000	6050 x 3500 x 3700
600T/4000	2900	400	320	590	55	44000	4050 x 4500 x 3700
600T/6000	4900	400	320	590	55	60000	6050 x 4500 x 3700

Einzelheiten

• Schieberhub (mm): 120 mm
• Automatische Ebene: Vollautomatisch
• Ausladung (mm): 320 mm
• Maschinentyp: Synchronisiert
• Länge des Arbeitstisches (mm): 3200 mm
• Breite des Arbeitstisches (mm): 150 mm
• Abmessungen: 3200 x 1600 x 2600 mm
• Zustand: Neu
• Material / verarbeitetes Metall: Messing / Kupfer, Edelstahl, LEGIERUNG, Kohlenstoffstahl, Aluminium
• Automatisierung: Automatisch
• Zusatzleistungen: Endenumformung
• Jahr: 2020
• Gewicht (kg): 7000
• Motorleistung (kw): 7,5 kw
• Hauptverkaufsargumente: Multifunktional
• Garantie: 2 Jahre
• Anwendbare Branchen: Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsanlagen, Lebensmittel- und Getränkefabriken, Druckereien, Bauarbeiten, Energie und Bergbau, Lebensmittel- und Getränkegeschäfte
• Standort des Ausstellungsraums: Keine
• Marketingtyp: Neues Produkt 2020
• Maschinenprüfbericht: Wird bereitgestellt
• Video Ausgangskontrolle: Mitgeliefert
• Garantie auf Kernkomponenten: 1 Jahr
• Kernkomponenten: Lager, Motor, Druckbehälter, Motor, Sonstiges
• Modell: WE67K Serie-125T/3200
• Rohstoff: Blech- / Plattenwalzen

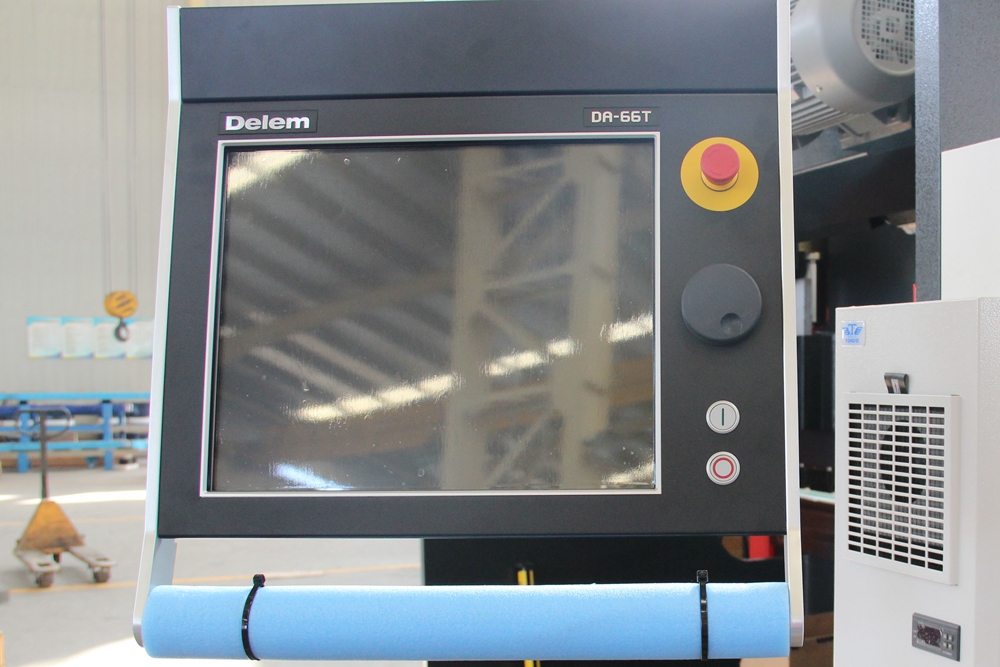

• Steuersystem: Delem DA66T
• Steuerachsen: Y1 Y2 X W-Achsen-Bombierung
• Elektrische Komponenten: Schneider aus Frankreich
• Hauptmotor: Siemens aus Deutschland
• Vorlaufzeit: 15 Tage
• Verwendung: Biegen von Blechen
• Zertifizierung: CE-ISO
